Divisore di flusso autocompensato MIA-FD

Divisore di flusso autocompensato in alluminio e ad ingranaggi esterni.
È un componente del gruppo 1 ed è ad altissima precisione. Generalmente con questo prodotto non è necessario usare valvole rifasamento, ma potrai sempre installarle in un secondo momento utilizzando le interfacce CETOP.

MIA-FD, acronimo di Manifold Istantaneous Auto-compensating Flow Divider, è la nuova generazione di divisori, perché, pur essendo un componente ad ingranaggi, riesce a compensare le diverse pressioni (carichi) presenti sugli attuatori. Lo abbiamo progettato per distribuire e alimentare con portate costanti e indipendenti tra loro i diversi rami dei circuiti. È molto utile per sollevare oggetti con pesi diversi, mantenendoli allineati. Per esempio, MIA-FD serve a mantenere in linea le piattaforme per il sollevamento di animali e camion.

Configurazioni

Ha due configurazioni MVA o MVE:

  • MVA – divisore standard
  • MVE – divisore con interfaccia per comando (fino a 50 l/min) che comprende:
    • valvola di controllo pressione
    • regolatore di flusso unidirezionale per controllare la fase di riunificazione

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro
  • Pressioni massime fino a 250 bar
  • Regimi di rotazione fino a 6500 Giri/min

Curve caratteristiche

 Scarica il filervcc01.pdf ~241 KB

Caratteristiche e funzioni

1. È preciso, entro l’1,5%, con differenze di pressione tra gli attuatori fino a 170 bar

Abbiamo inserito nel divisore un sistema di autocompensazione, così la divisione del flusso resta insensibile alle differenze di pressioni tra gli elementi. Abbiamo anche riprogettato tutti i componenti per poter ridurre le tolleranze costruttive e ottenere maggiore uniformità tra gli elementi.

2 . È modulare ed espandibile, non ha bisogno di alcun tipo di regolazione

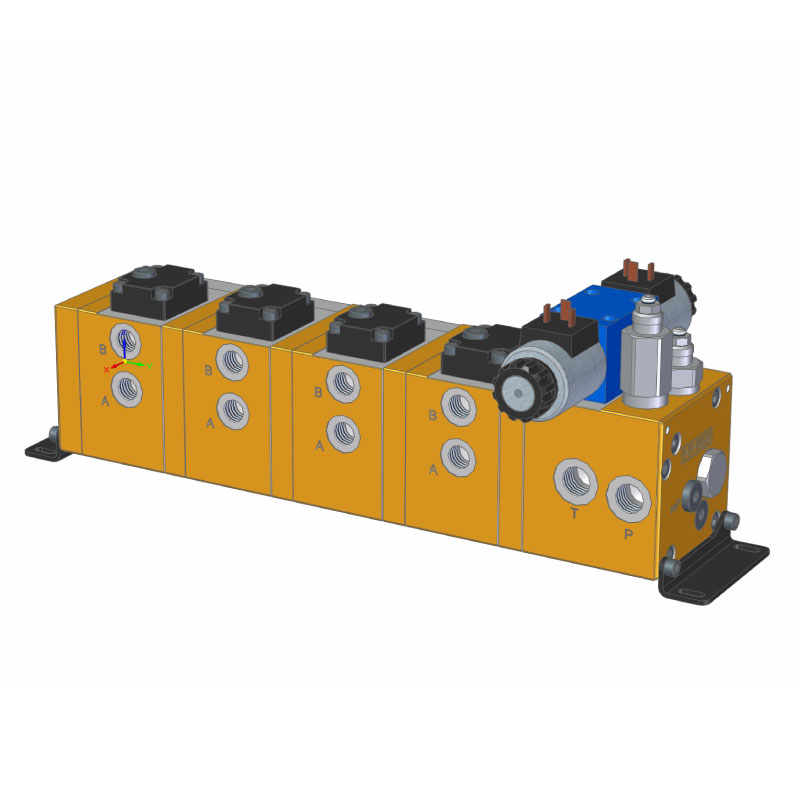

Ogni elemento di MIA-FD è una singola unità indipendente e puoi aggiungere o togliere valvole e comandi. Abbiamo perfezionato questo modello inserendo collegamenti CETOP, così il divisore può essere usato come un blocco manifold. Infatti, puoi montare su ogni elemento valvole e comandi modulari CETOP NG6 , ISO 4401-03-02-0-05. I singoli elementi, assemblati, formano un vero e proprio manifold compatto, semplice da installare

3. Ha diverse configurazioni ed è semplice da installare

Configurazioni

Elementi
