Divisor de caudal autocompensado en aluminio, y con engranajes externos.
Es un componente del grupo 1 y es de alta precisión. Generalmente, no es necesario utilizar válvulas de corrección en este producto, pero puedes instalarlas siempre posteriormente utilizando las interfaces CETOP.
MIA-FD, siglas de Manifold Instantaneous Auto-compensating Flow Divider, es la nueva generación de divisores ya que, aunque sigue siendo un divisor de caudal de engranajes, es capaz de compensar las diferencias de presión (cargas) de los actuadores. Lo hemos diseñado para distribuir y alimentar las diferentes ramas de los circuitos con caudales constantes e independientes. Es muy útil para elevar objetos con pesos diferentes, manteniéndolos alineados. Por ejemplo, el MIA-FD se utiliza para mantener alineadas las plataformas de elevación de animales y camiones.
Configuraciones
Posee dos configuraciones, MVA O MVE

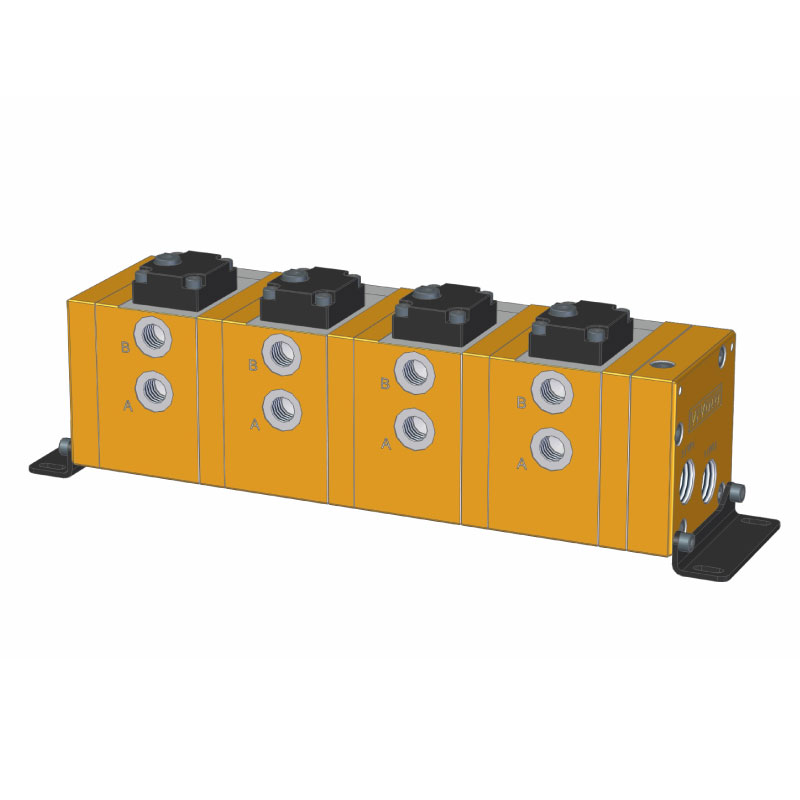

- MVA – divisor de caudal estándar

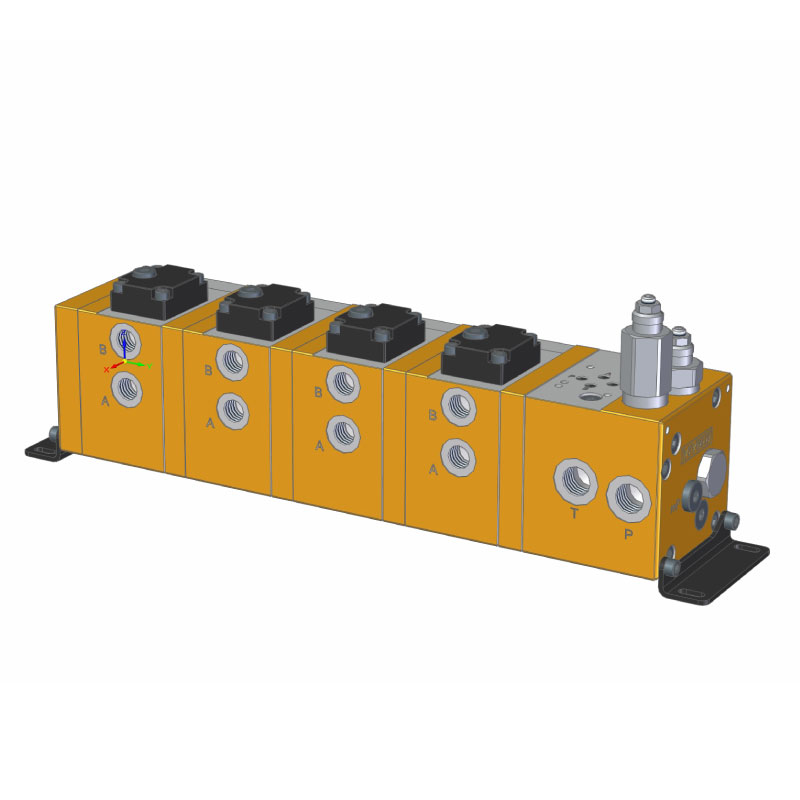

- MVE – divisor de caudal con conexión de mando (hasta 50 l/min) que incluye:
- válvula de corrección de fase
- válvula de caudal y ajuste unidireccional del caudal para dirigir la fase de reunificación
Datos Técnicos
- Cilindradas desde 0.91 cm3/rev a 9.88 cm3/rev
- Presiones máximas de hasta 250 bar
- Velocidad de rotación de hasta 6500 rpm
Características y funciones
1. Es exacto, precisión dentro del 1.5% con diferencia de presión entre los actuadores de hasta 170 bar
Hemos añadido un sistema de autocompensación en el divisor, para que la división del caudal no se vea afectada por las diferencias de presión entre los elementos. También hemos rediseñado todos los componentes para reducir las tolerancias de fabricación y lograr una mayor uniformidad entre los elementos.
2. Es modular y ampliable, no necesita ningún tipo de ajuste
Cada elemento MIA-FD es una única unidad independiente, a la que se pueden añadir o quitar válvulas y controles. Hemos perfeccionado este modelo insertando conexiones CETOP que permiten utilizar el divisor de caudal como un sistema de colectores. De hecho, a cada elemento se le pueden añadir válvulas y otros elementos modulares con CETOP NG6, ISO 4401-03-02-0- 05. Los elementos individuales, ensamblados, forman un verdadero colector compacto, fácil de instalar.
3. Tiene varias configuraciones y es fácil de instalar
