Guida al nostro sistema di etichettatura: cambio della marcatura da XV1P a…

Esempio del cambio marcatura di un motore Vivoil

Anni fa hai acquistato una pompa Vivoil contrassegnata da una marcatura laser con un codice simile a questo: XV1P, KV1P, KV0U. Oggi vuoi cambiarla, ma non sai come risalire al componente corrispondente per la sostituzione: ecco una guida per orientarti nel nostro sistema di codifica prodotti.

Dalla marcatura laser all’etichettatura con codice a barre

Nel 2010 abbiamo cambiato il nostro sistema di etichettatura: dalla marcatura incisa con il laser siamo passati all’etichetta con il codice a barre, molto più completa, perché grazie al codice univoco possiamo risalire esattamente ad ogni singolo componente realizzato e venduto. Il nuovo sistema è molto più pratico anche per i nostri clienti e distributori che possono riordinare con facilità i prodotti in esaurimento nel loro magazzino.

Se però il tuo prodotto Vivoil è stato acquistato prima del 2010, il codice che trovi inciso non corrisponde esattamente al nuovo, quindi segui i prossimi passaggi per trovare il componente da sostituire  secondo il nuovo sistema di codifica.

1 – Identifica la categoria a cui appartiene il componente

Partendo dalla marcatura laser del componente Vivoil che vuoi sostituire, devi prima risalire alla categoria di prodotto a cui appartiene:

  • pompa unidirezionale
  • pompa reversibile
  • elemento di pompa multipla
  • motore unidirezionale
  • motore reversibile

Facciamo un esempio

Ipotizziamo che il codice del componente che vuoi sostituire sia questo:

KV 1P – S/A – 5.9 cm3/rev – 07/04/2004

Si tratta quindi di:

  1. una pompa unidirezionale della serie KV, del gruppo 1 (KV 1P)
  2. con rotazione sinistra (S/A)
  3. cilindrata in centimetri cubi per giro di 5.9 cm3/rev revolution (5.9 cm3/rev)
  4. prodotta il giorno 07/04/2004

Dalla tabella che segue dovresti riuscire a risalire alla categoria di pompe cui appartiene (unidirezionale, reversibile o elemento di pompa multipla).

Codice iniziale marcaturaCategorie di prodotto
SERIE KVSERIE WVSERIE XVPompe unidirezionali singoleElementi di pompe multiple
KV0P – KV 0PWV0P – WP 0PXV0P – XV 0PGruppo 0Gruppo 0
KV1P – KV 1PXV1P – XV 1PGruppo 1Gruppo 1
KV2P – KV 2PXV2P – XV 2PGruppo 2Gruppo 2
XV3P – XV 3PGruppo 3Gruppo 3
SERIE KVSERIE WVSERIE XVMotori unidirezionali
KV0U – KV 0UWV0U – WP 0UXV0U – XV 0UGruppo 0
KV1U – KV 1UXV1U – XV 1UGruppo 1
KV2U – KV 2UXV2U – XV 2UGruppo 2
XV3U – XV 3UGruppo 3
SERIE KVSERIE WVSERIE XVPompe reversibili
KV0R – KV 0RWV0R – WP 0RXV0R – XV 0RGruppo 0
KV1R – KV 1RXV1R – XV 1RGruppo 1
KV2R – KV 2RXV2R – XV 2RGruppo 2
XV3R – XV 3RGruppo 3
SERIE WVSERIE WVSERIE XVMotori reversibili
KV0M – KV 0MWV0M – WP 0MXV0M – XV 0MGruppo 0
KV1M – KV 1MXV1M – XV 1MGruppo 1
KV2M – KV 2MXV2M – XV 2MGruppo 2
XV3MR – XV 3MGruppo 3

2 – Seleziona il gruppo dimensionale

Una volta identificata la categoria di prodotto, usa la tabella per scegliere il gruppo dimensionale a cui appartiene il tuo componente.

Nel nostro esempio si tratta di una pompa unidirezionale del gruppo 1.

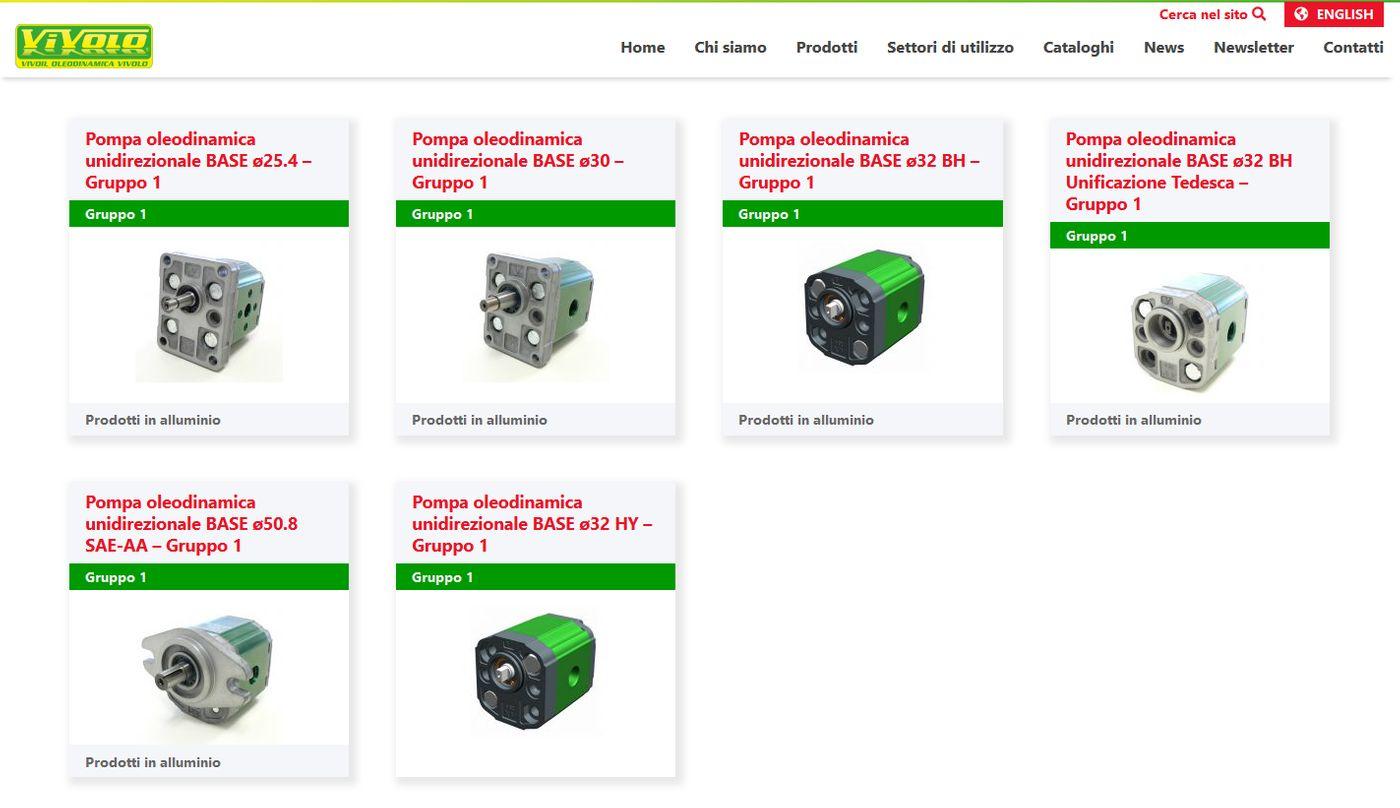

Ora, in base al prodotto che hai, verifica il tipo di collegamento (flangia) ed entra nella pagina del componente che ti serve.

3 – Cerca il prodotto con le caratteristiche identiche al tuo

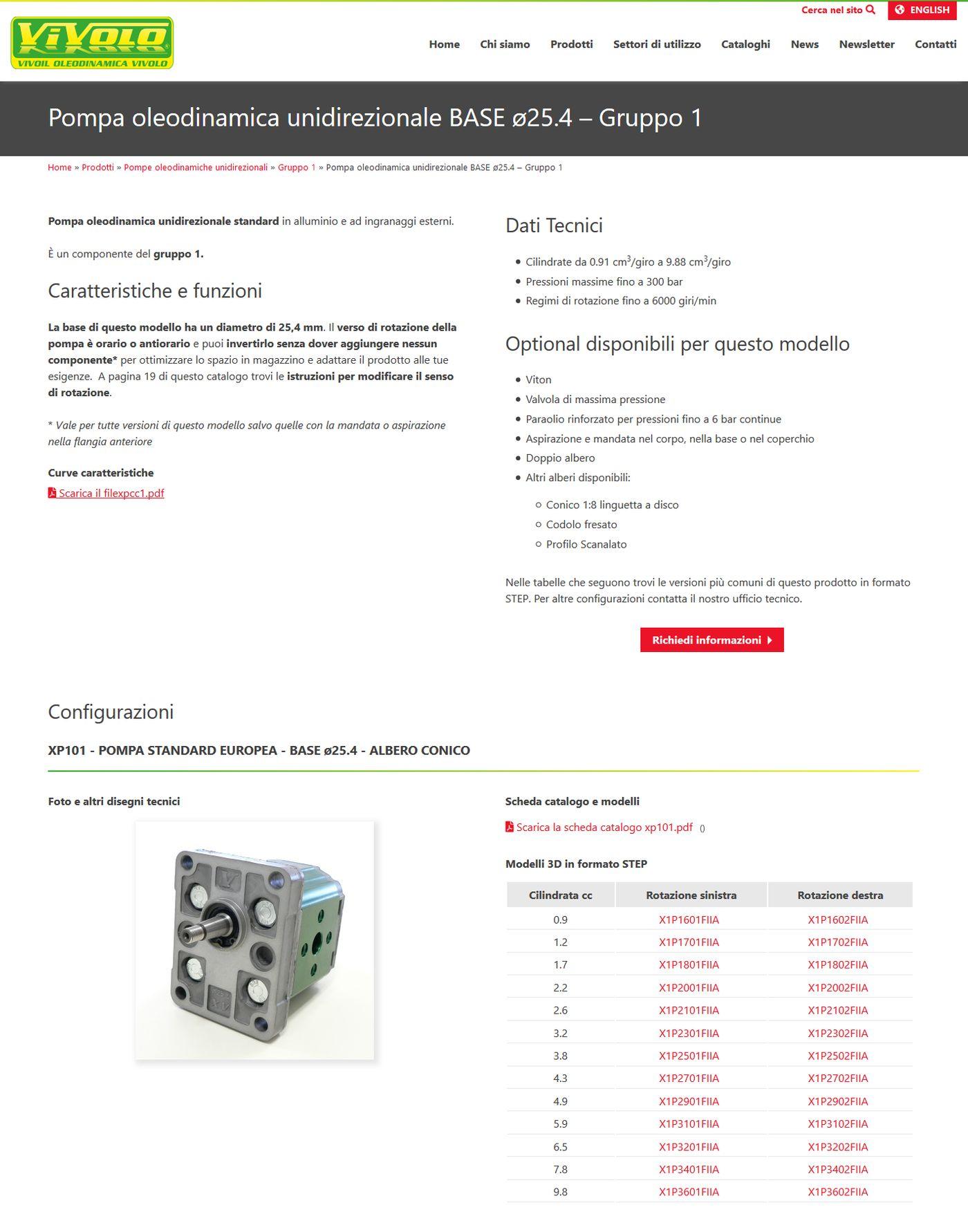

All’interno di ogni scheda prodotto trovi le configurazioni più comuni ed il catalogo.

Dovresti così risalire al componente che ti serve.

E se il tuo componente è senza marcatura?

Se il componente che vuoi sostituire è privo di marcatura o se non riesci a risalire al nuovo codice, mandaci le fotografie del prodotto che vuoi sostituire.

Per  trovare in breve tempo il componente che ti serve, dovresti indicarci il verso di rotazione e inviarci le immagini di:

  1. flangia
  2. albero
  3. porte IN e OUT
  4. marcatura

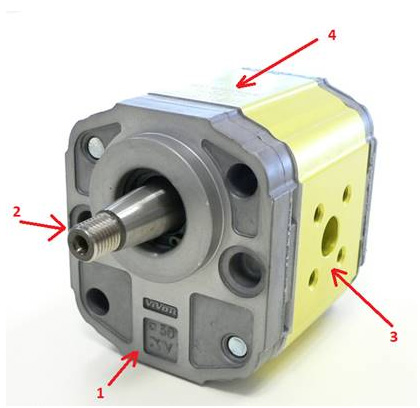

Come indicato in questa immagine:

Prodotto senza marcatura

Hai bisogno di aiuto?

Siamo qui per darti una mano: contattaci!
