Sie haben eine unidirektionale Hydraulikpumpe von Vivoil oder ein Element einer Mehrfachpumpe gekauft und möchten die Drehrichtung ändern? In dieser Anleitung erklären wir Ihnen Schritt für Schritt, wie Sie dabei vorgehen.
Drehrichtungsumkehr einer unidirektionalen XV-Pumpe
Sehen wir uns gemeinsam an, wie Sie die Drehrichtung einer unidirektionalen Vivoil XV-Pumpe ändern können. Vorab einige wichtige Hinweise:
- Um die Drehrichtung zu ändern, müssen Sie die Basis nicht austauschen – Sie können die bereits montierte Basis der Pumpe weiterverwenden (außer bei Versionen mit Ein- oder Auslass direkt an der Basis).
- Achten Sie beim Zerlegen und Wiedermontieren der Pumpe besonders darauf, dass Dichtungen und Extrusionsschutzringe nicht aus ihrer Position geraten.
- Keine Fremdkörper wie Späne oder Schmutz einbringen.
- Mit dem nachfolgend erklärten System dürfen die IN- und OUT-Anschlüsse nicht vertauscht werden.
Um die Drehrichtung zu ändern, folgen Sie dem Video-Tutorial und der untenstehenden Schritt-für-Schritt-Anleitung:
1 – Pumpe demontieren

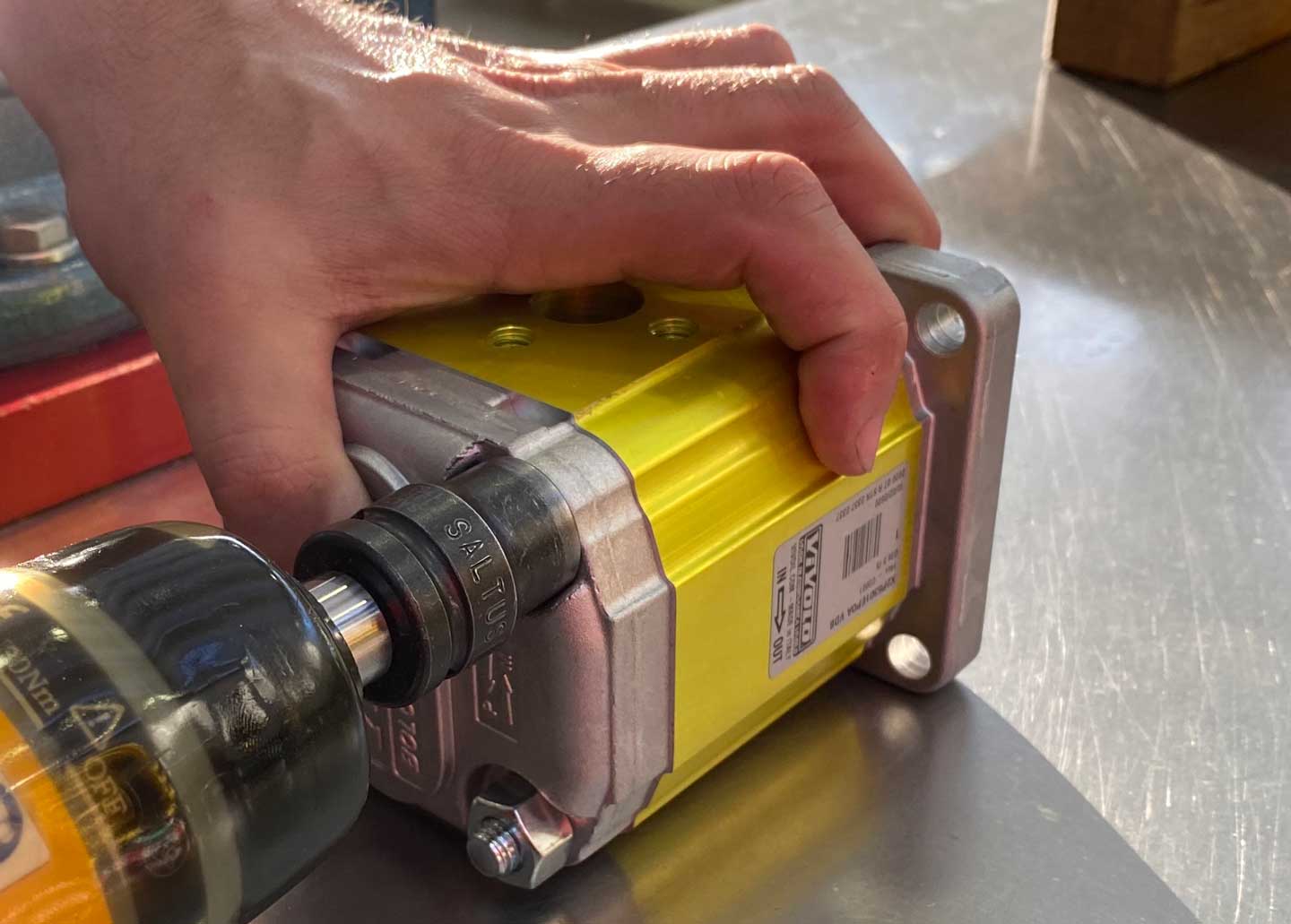

Zuerst entfernen Sie die Passfeder, die Mutter und die Scheibe von der Welle. Dann lösen und entfernen Sie die Befestigungsschrauben.
Ziehen Sie die Basis ab und nehmen Sie die Zahnräder sowie die obere Buchse heraus.
Wichtig: Drehen Sie die Buchse nicht!
2 – Drehrichtung umkehren
Nun tauschen Sie die Positionen: Setzen Sie die Abtriebswelle an die Stelle der Antriebswelle und umgekehrt.
Wichtig: Achten Sie bei diesem Schritt darauf, das Gehäuse und den Deckel nicht zu verdrehen. Als Referenz kann das Etikett auf dem Pumpenkörper dienen.
3 – Pumpe wieder zusammenbauen
Nachdem Sie die Drehrichtung geändert haben, können Sie die Pumpe wieder montieren.
Reinigen Sie zuerst gründlich die zuvor entfernte Basis, insbesondere die Kontaktflächen zwischen Basis und Gehäuse. Montieren Sie die Basis wieder an die Pumpe.
Setzen Sie die Schrauben wieder ein und ziehen Sie die Muttern mit folgendem Drehmoment an:
- Gruppe 0 (XV-0P): 11,7 Nm bis 13,7 Nm
- Gruppe 1 (XV-1P): 24,5 Nm bis 29,4 Nm
- Gruppe 2 (XV-2P): 54 Nm bis 58,9 Nm
- Gruppe 3 (XV-3P): 60 Nm bis 65 Nm
Zum Schluss kontrollieren Sie, ob sich die Welle leichtgängig dreht.
Die Umstellung ist abgeschlossen – Ihre Pumpe ist bereit für den Betrieb in der gewünschten Drehrichtung!
Hinweis: Eine ausführliche Anleitung mit Abbildungen finden Sie auch im Katalog der unidirektionalen Pumpen auf den Seiten 18 bis 29.
Drehrichtung bei Mehrfachelementen der XV-Pumpen ändern
Wenn Sie ein Element einer Mehrfachpumpe (Antriebselement, Zwischenelement oder Endelement) erworben haben, ist das Verfahren zur Änderung der Drehrichtung identisch mit dem oben beschriebenen – mit einem zusätzlichen Hinweis: Achten Sie beim Entfernen und Einsetzen der Buchse besonders darauf, dass die Bohrung in der Buchse mit dem Sauganschluss der Pumpe übereinstimmt – andernfalls kann der Wellendichtring herausgedrückt werden!
Video-Tutorials zur Drehrichtungsänderung bei Mehrfachelementen
1 – Antriebspumpe (Primäreinheit) XV
2 – Zwischenpumpe XV
3 – Endpumpe XV
Benötigen Sie Unterstützung? Wir helfen Ihnen gerne weiter – kontaktieren Sie uns.
