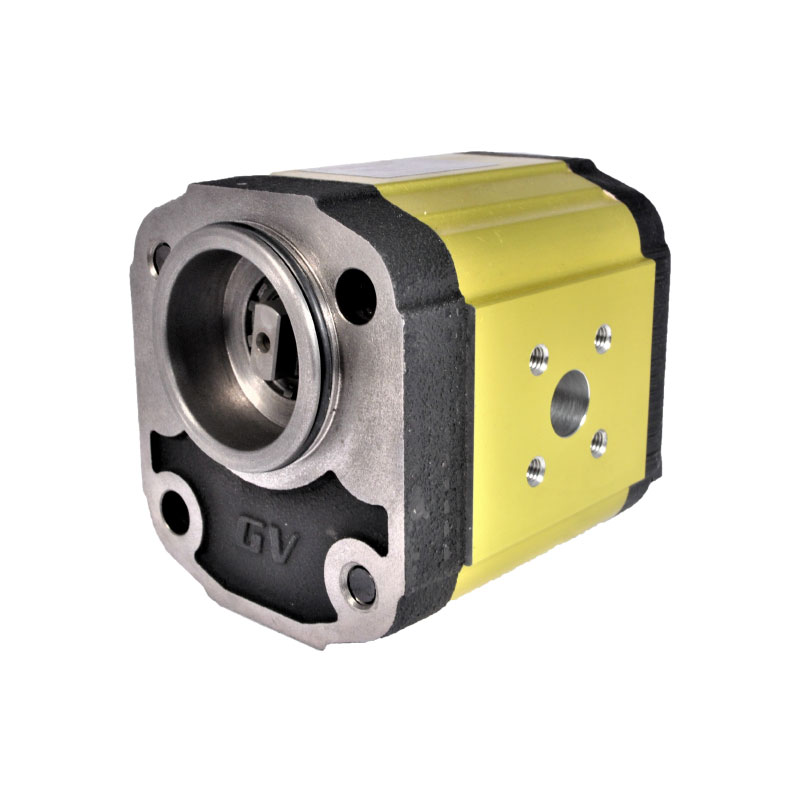

Motor Basis Ø52 BH German Rectangular aus Gusseisen GM216

Bidirektionaler (reversibler) Hydraulikmotor mit externen Zahnrädern, Flansch und Deckel in Gusseisen, German Rectangular, der Gruppe 2 zugehörig. Gemäß unserer Produktklassifizierung für die Schraubenanwendung handelt es sich hier um den Typ BH. In der folgenden Abbildung finden Sie ein Diagramm, das zeigt, wo sich die Durchgangslöcher für die Befestigungsschrauben in den BH-Typen befinden.

Eigenschaften und Funktionen

Die Basis dieses Modells hat einen Durchmesser von 52 mm. Bidirektionale (reversible) Motoren werden für einige spezielle Anwendungen verwendet, ihre Drehrichtung ist wahlweise sowohl im als auch gegen den Uhrzeigersinn. Wenn Sie also nach einem Motor suchen, der in einer einzigen Drehrichtung im oder gegen den Uhrzeigersinn arbeiten soll (möglicherweise muss er umgedreht werden, bevor Sie den Motor in Ihre Anwendung einbauen), empfehlen wir unsere unidirektionalen Hydraulikmotoren, deren Drehrichtung geändert werden kann, ohne dass weitere Komponenten hinzugefügt werden müssen: Gehen Sie zu der Seite für unidirektionale Motoren der Gruppe 2. Dieser Motor ist auch mit Flanschen aus Aluminium erhältlich.

Kurvencharakteristiken

 Download der Datei xmcc2.pdf ~43 kB

Technische Daten

  • Hubraum von 4,2 cm3/U bis 39,6 cm3/U
  • Maximale Drücke bis 310 bar
  • Drehzahlen bis zu 3500 U/min

Verfügbare Optionen

  • Viton ®

In den folgenden Tabellen finden Sie die gängigsten Versionen dieses Motors im STEP-Format. Für andere Konfigurationen wenden Sie sich bitte an unsere technische Abteilung.

Konfigurationen

  • GM216 – Motor Basis Ø52 BH German Rectangular
