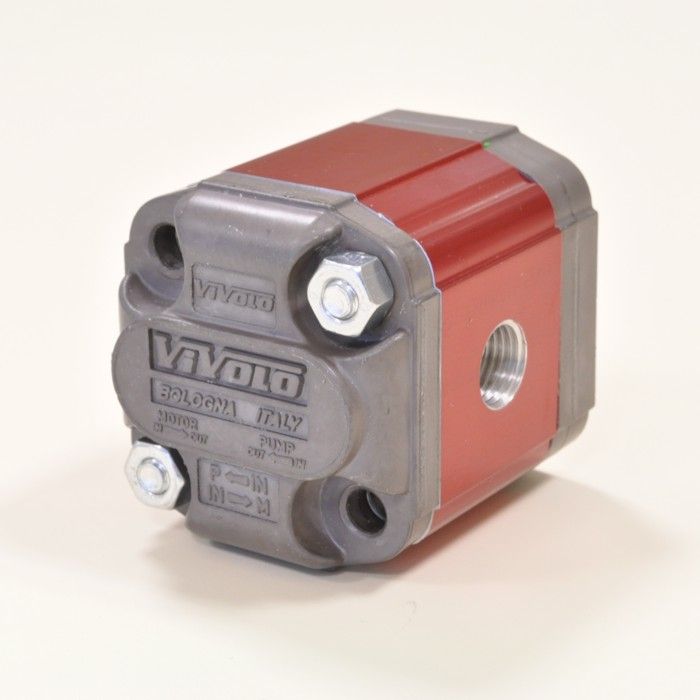

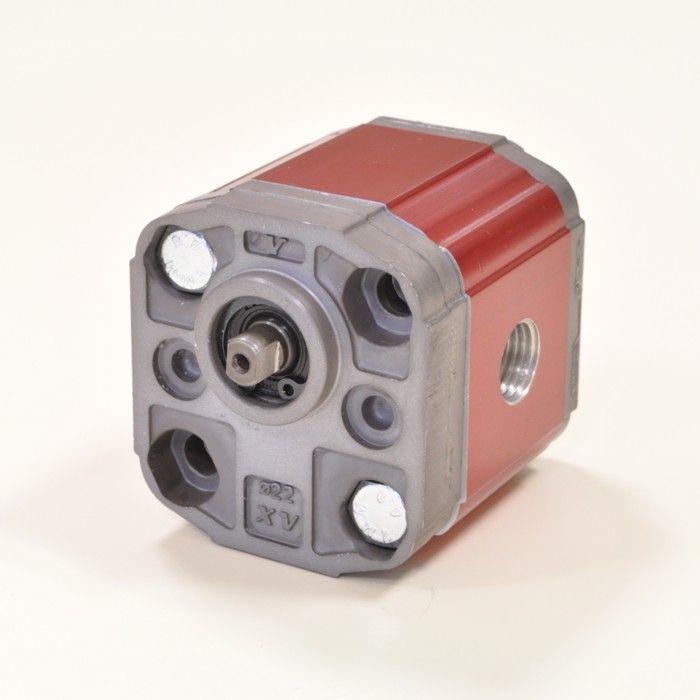

Motore oleodinamico unidirezionale BASE ø22 BH Sagomata – Gruppo 0

Motore oleodinamico unidirezionale sagomato in alluminio e ad ingranaggi esterni.
È un componente del gruppo 0 e di tipo BH, secondo la nostra classificazione prodotto per l’applicazione delle viti. Nella figura che segue trovi uno schema che mostra dove sono posizionati i fori vuoti per le viti nei modelli BH.

Caratteristiche e funzioni

La base di questo modello ha un diametro di 22 mm. Il verso di rotazione del motore è orario o antiorario e puoi invertirlo senza dover aggiungere nessun componente* per ottimizzare lo spazio in magazzino e adattare il prodotto alle tue esigenze. A pagina 18 di questo catalogo trovi le istruzioni per modificare il senso di rotazione.

* Vale per tutte versioni di questo modello salvo quelle con la mandata o aspirazione nella flangia anteriore

Curve caratteristiche

 Scarica il filexucc0.pdf ~40 KB

Dati Tecnici

  • Cilindrate da 0.45 cm3/giro a 2.28 cm3/giro
  • Pressioni massime fino a 280 bar
  • Regimi di rotazione fino a 9000 giri/min

Optional disponibili

  • Viton
  • Valvola di massima pressione
  • Aspirazione e mandata nel corpo, nella base o nel coperchio
  • Alberi disponibili:
    • Cilindrico con linguetta disco
    • Codolo fresato

Nelle tabelle che seguono trovi le versioni più comuni di questo prodotto in formato STEP. Per altre configurazioni contatta il nostro ufficio tecnico.
