La machine sur laquelle vous avez installé un ou plusieurs diviseurs de débit Vivoil génère-t-elle un bruit excessif ? Vous vous demandez peut-être quelle en est la cause. Généralement, lorsqu’une machine produit un bruit anormal, on pense d’abord à un dysfonctionnement de l’un de ses composants.
En réalité, des phénomènes tels que l’usure, la cavitation, les oscillations de pression, la contamination de l’huile ou un serrage incorrect peuvent générer des vibrations et augmenter le niveau sonore de la machine. Nous avons abordé ces problèmes, ainsi que d’autres problèmes courants, dans notre guide de sélection et d’utilisation des diviseurs de débit Vivoil.
Parfois, cependant, le problème se situe bien plus tôt, dès la conception de la machine ou lors de la définition de certains détails de construction, et ne devient apparent qu’une fois le système mis en service.
C’est précisément ce qui est arrivé à l’un de nos Clients, une entreprise spécialisée dans la fabrication de systèmes hydrauliques.
Les diviseurs de débit généraient un bruit anormal

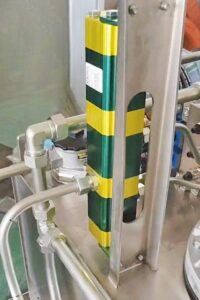

Le Client nous a contactés concernant un problème identifié lors de la phase de test d’une application qu’il avait conçue : un système équipé de deux diviseurs de débit Vivoil (RV-1D/7.8×3 – 9RD033), groupe 1, à trois éléments et une cylindrée de 7,8 cm³/tour.
Il avait constaté une anomalie : bien que le système ait été correctement dimensionné, les deux diviseurs de débit généraient un bruit particulièrement intense lors des tests. Ce phénomène ne s’atténuait que lorsque le débit était progressivement réduit, mais réapparaissait en fonctionnement normal.
Incapable d’identifier la source du problème, le Client a contacté notre Service technique et nous a transmis toute la documentation disponible : les données du projet, les principaux paramètres de fonctionnement et une courte vidéo de la machine en marche.
Nous avons immédiatement examiné le problème.
Le problème ne venait pas des diviseurs de débit Vivoil
Il est important de préciser que les diviseurs de débit Vivoil sont testés afin de vérifier l’absence d’anomalies de fonctionnement, notamment de bruits anormaux. Cependant, il est impossible de reproduire, lors des tests, toutes les conditions de fonctionnement auxquelles un composant peut être confronté en conditions réelles d’utilisation une fois installé sur une machine.
En effet, le bruit dépend de nombreux facteurs liés à l’application spécifique.
Notre Service technique a analysé avec soin la documentation du Client, mais l’examen des données techniques n’a révélé aucune anomalie susceptible de justifier le niveau de bruit signalé.
La vidéo, en revanche, s’est avérée déterminante.

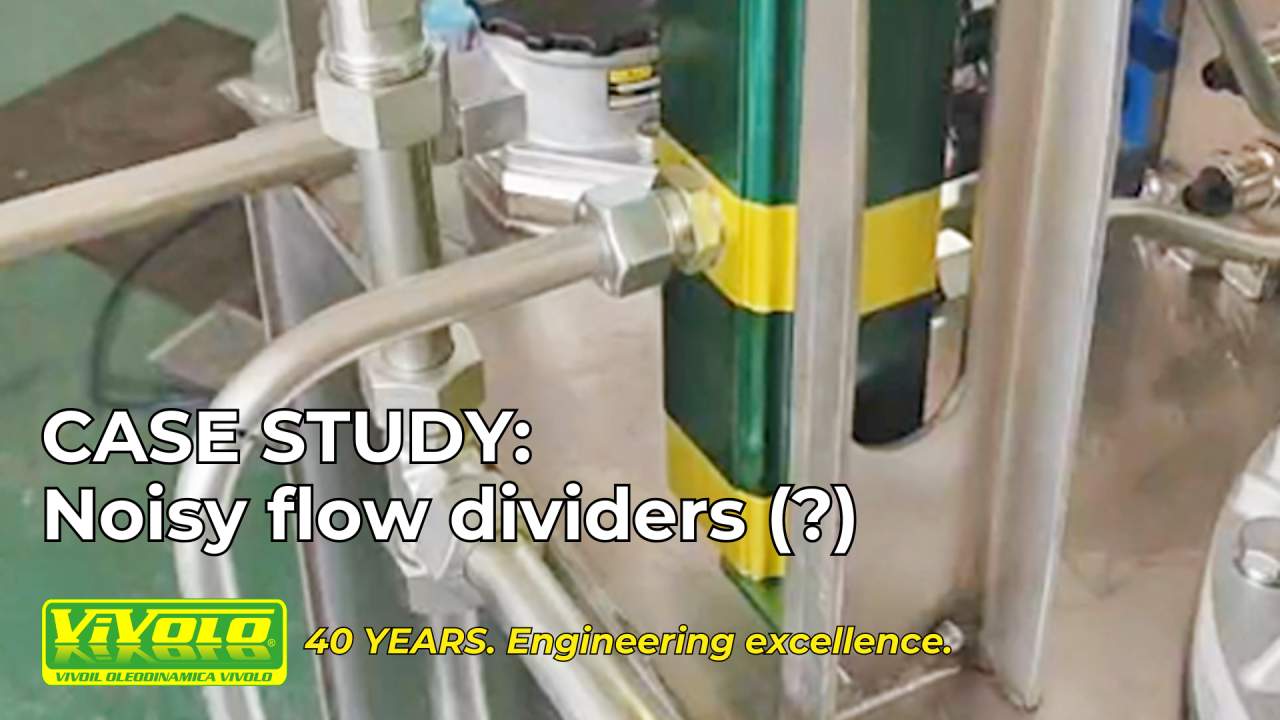

Après l’avoir visionnée attentivement, nous avons constaté que toutes les connexions avaient été réalisées exclusivement à l’aide de composants métalliques, sans aucun élément capable d’absorber ou d’amortir les vibrations. De ce fait, la structure de la machine était extrêmement rigide.
Dans une telle configuration, des phénomènes de résonance sont très susceptibles de se produire : les vibrations générées par le système sont transmises et amplifiées, augmentant considérablement le niveau sonore perçu et, dans les cas les plus graves, pouvant même endommager les composants.
Autrement dit, le problème ne résidait pas dans le fonctionnement des diviseurs de débit, mais dans certains choix de conception de la machinerie.
La solution : introduire des éléments anti-vibrations
Une fois la cause probable du problème identifiée, nous avons suggéré deux modifications :
- Installer des éléments antivibratoires en caoutchouc entre les supports de fixation des diviseurs de débit et la structure de la machine.
- Installer de petits éléments élastiques en caoutchouc dans les conduites hydrauliques liées aux diviseurs de débit.
Ces mesures interrompent la transmission des vibrations et réduisent significativement les phénomènes de résonance.
En complément, nous avons également recommandé l’installation de deux diviseurs de débit plus grands.
Un diviseur de débit plus grand fonctionne à une vitesse de rotation inférieure et contribue à réduire le bruit du système, avec une légère perte de précision, généralement négligeable au-delà de 1 500 tours/min. Parfois, le choix du diviseur de débit le plus adapté suffit.
Dans ce cas précis, cependant, ni le circuit hydraulique ni les diviseurs de débit n’ont nécessité de modification. L’installation des éléments antivibratoires recommandés par notre Service technique a suffi à éliminer le bruit.
Les détails de construction font également toute la différence
Le cas que nous venons de présenter démontre que, même avec un système correctement conçu et des composants correctement dimensionnés, les détails de construction peuvent influencer considérablement le comportement de l’ensemble de la machine.
C’est pourquoi, en cas d’anomalie, il est important d’analyser non seulement le composant concerné, mais aussi son intégration à la machine et les caractéristiques de la structure globale.
Vous concevez une machine utilisant un ou plusieurs diviseurs de débit Vivoil et vous vous demandez quelles mesures prendre pour éviter un bruit excessif et préserver vos composants en parfait état ?
Contactez-nous. Nous sommes là pour vous aider !
