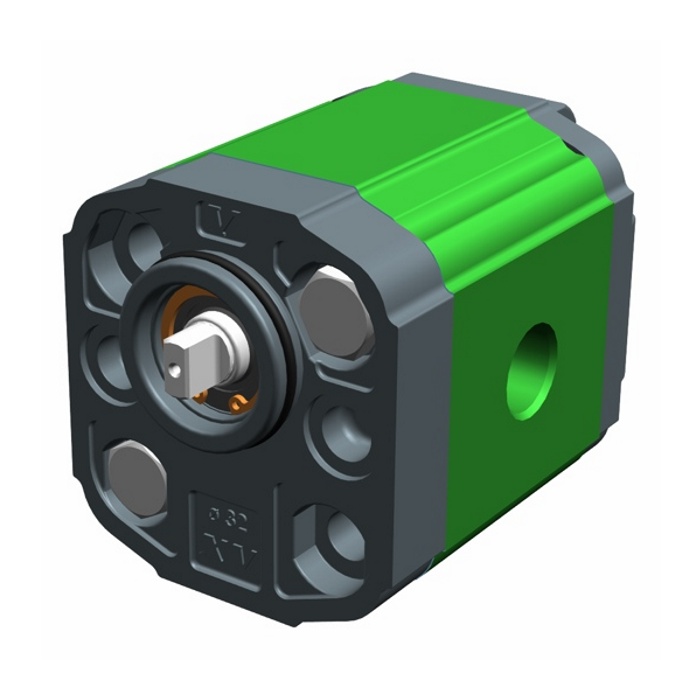

Unidirektionaler Hydraulikmotor Basis ø32 HY – Gruppe 1

Unidirektionaler Hydraulikmotor in Aluminium mit außenverzahnten Zahnrädern, der Gruppe 1 zugehörig. Gemäß unserer Produktklassifizierung für die Schraubenanwendung handelt es sich hier um den Typ HY. In der folgenden Abbildung finden Sie ein Diagramm, das zeigt, wo sich die Durchgangslöcher für die Befestigungsschrauben in den HY-Typen befinden.

Eigenschaften und Funktionen

Die Basis dieses Modells hat einen Durchmesser von 32 mm. Die Drehrichtung des Motors ist wahlweise im oder gegen den Uhrzeigersinn und Sie können sie umkehren, ohne weitere Komponenten * hinzufügen zu müssen. Damit optimieren Sie Ihre Lagerkapazitäten und können den Motor Ihren Bedürfnissen anzupassen. Auf Seite 21 dieses Katalogs finden Sie die Anweisungen zum Ändern der Drehrichtung.

*Gilt für alle Versionen dieses Modells mit Ausnahme derjenigen mit Ein- oder Ausgang im vorderen Flansch

Kurvencharakteristiken

 Download der Datei xucc2.pdf ~41 kB

Technische Daten

  • Hubraum von 0,91 cm3/U bis 9,88 cm3/U
  • Maximale Drücke bis 300 bar
  • Drehzahl bis zu 6000 U/min

Verfügbare Optionen

  • Viton ®
  • Überdruckventil
  • Anti-Kavitationsventil
  • Ein- und Ausgang im Körper, Boden oder Deckel
  • Verfügbare Wellen:
    • Zylindrisch 1:8 mit Scheibenlasche
    • Zylindrisch mit Lasche
    • Profil mit Nut

In den folgenden Tabellen finden Sie die gängigsten Versionen dieses Produkts im STEP-Format. Für andere Konfigurationen wenden Sie sich bitte an unsere technische Abteilung.

Konfigurationen
