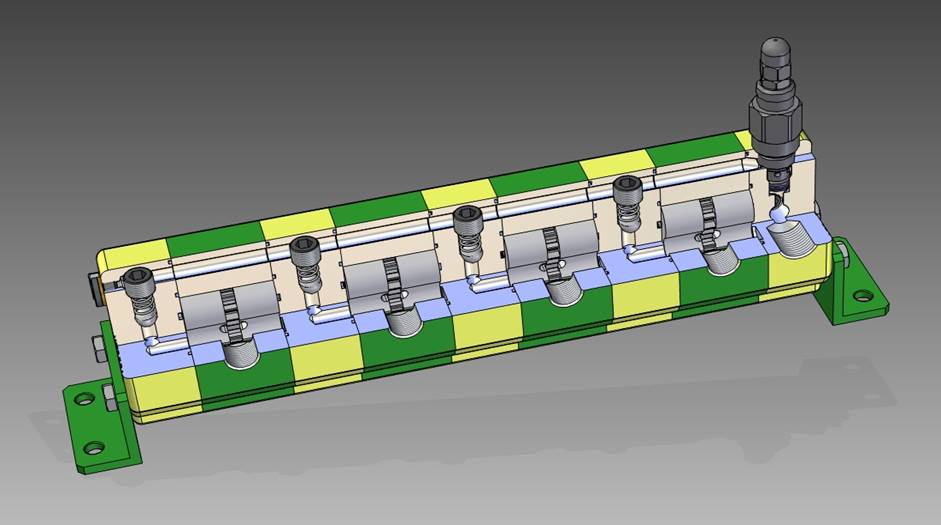

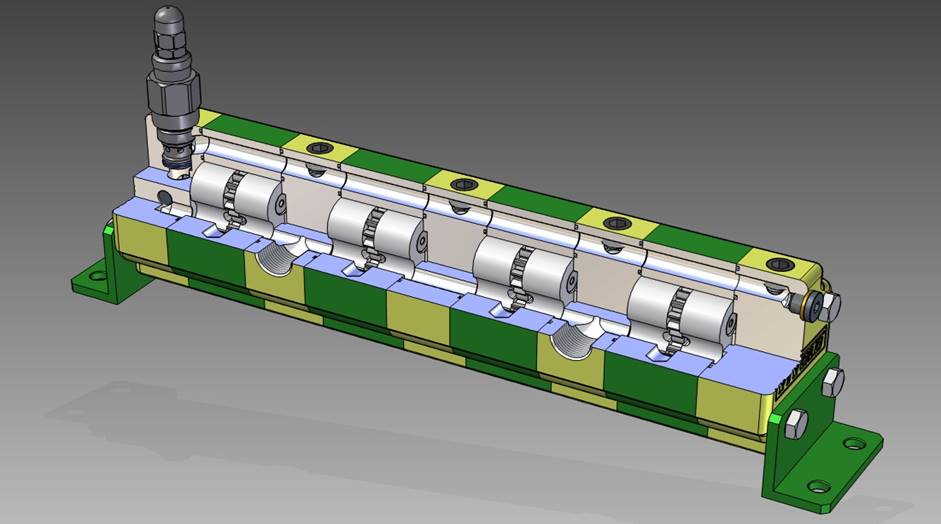

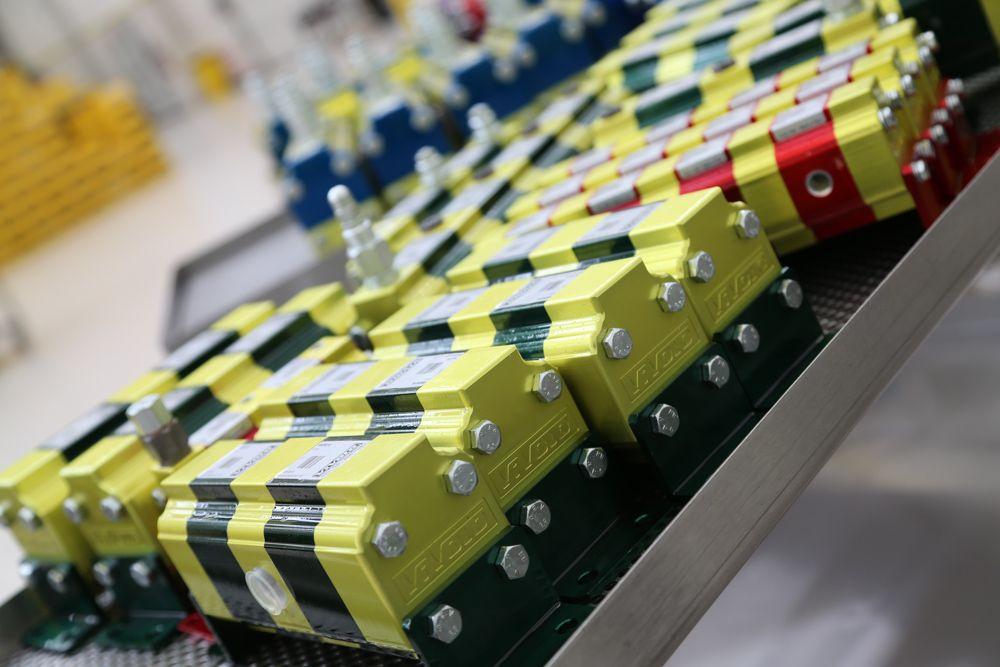

Ein Zahnradmengenteiler ist ein hochpräzises Hydraulikbauteil, das Öl in festgelegten Verhältnissen aufteilt – diese können gleich oder unterschiedlich sein. Diese Funktion wird durch ein System aus Zahnrädern erreicht, das den Ölstrom aufteilt.
Dank dieser Eigenschaften kann ein Zahnradmengenteiler in drei Hauptfunktionen eingesetzt werden:
- Aufteilung des Ölstroms
- Zusammenführung der Ströme zur Harmonisierung der Durchflussmengen
- Druckverstärkung
Vivoil-Zahnradmengenteiler sind in vier Modellen erhältlich:
- Modell ohne Ventile
- Modell mit einem einzigen Phasenabgleichventil
- Modell mit mehreren Phasenabgleich- und Antikavitationsventilen
- Selbstkompensierender Mengenteiler MIA-FD
Das Verständnis der Eigenschaften jedes Typs ist der erste Schritt zur Auswahl des geeigneten Teilers für Ihr Projekt.
1 – Zahnradmengenteiler ohne Ventile
Diese Modelle sind für alle drei Funktionen geeignet: Aufteilen, Zusammenführen und Druckverstärkung. Wir empfehlen sie für Anwendungen mit geringer Zyklenfrequenz, da sie kostengünstiger und einfach in der Umsetzung sind.
2 – Zahnradmengenteiler mit einfachem Phasenabgleichventil
Auch diese können für alle drei Funktionen verwendet werden. Im Gegensatz zu Modellen mit mehreren Ventilen sind sie einfacher einstellbar, da nur ein Ventil vorhanden ist, das für alle Elemente wirkt.
Der Fehlerausgleich erfolgt am Ende des Hubs in einer Richtung (vom Eingang zum Ausgang).
3 – Zahnradmengenteiler mit mehreren Phasenabgleich- und Antikavitationsventilen
Dieses Modell verfügt über ein Abgleichventil und ein Antikavitationsventil für jedes Element.
Der Fehlerausgleich erfolgt dadurch in beiden Richtungen – sowohl bei der Aufteilung als auch bei der Rückführung des Flusses.
Es ist für alle Standardfunktionen eines Teilers geeignet.
4 – Selbstkompensierender Mengenteiler MIA-FD
Der MIA-FD (Manifold Instantaneous Auto-compensating Flow Divider) ist unsere innovative Generation von Mengenteilern. Er wurde entwickelt, um mehrere Kreisläufe mit konstantem und unabhängigem Durchfluss zu versorgen.
Neben dem Zahnradsystem verfügt er über einen Kompensationsmechanismus, der unterschiedliche Lasten in den Abzweigungen ausgleicht und auch bei starker Asymmetrie eine optimale Verteilung gewährleistet.
Hinweis: Der MIA-FD kann nicht zur Druckverstärkung verwendet werden. Er ist derzeit nur für Gruppe 1 erhältlich und bietet kontinuierliche Neuausrichtung der Ströme.
Zusätzlich ist er mit CETOP 3-Anschlüssen ausgestattet, die die direkte Integration weiterer Elemente ermöglichen – er ist also nicht nur ein Mengenteiler, sondern ein kompletter Hydraulikblock (Manifold).
Wie wähle ich den richtigen Mengenteiler? – 3 Schritte
1 – Bestimmen Sie die gewünschte Durchflussmenge und berechnen Sie den Hubraum
Nutzen Sie folgende Formel:
Durchflussmenge pro Element = Gesamtdurchfluss / Anzahl der Elemente
Dann den Hubraum berechnen:
Hubraum = Durchflussmenge pro Element / 2000
Oder: Verwenden Sie die Tabellen in unseren Katalogen, die die empfohlenen Durchflüsse je nach Modell anzeigen.
2 – Wählen Sie die passende Maßgruppe
Jetzt, wo Sie den benötigten Hubraum kennen, prüfen Sie, ob dieser mit dem gewünschten Druckbereich kompatibel ist, und wählen Sie die passende Gruppe:
| Maßgruppe | Hubraumbereich (cm³/U) | Max. Druck (bar) |
| Gruppe 0 | 0,16 – 2,28 | bis 210 |
| Gruppe 1 | 0,91 – 9,88 | bis 220 (MIA-FD: 250) |
| Gruppe 2 | 4,2 – 39,6 | bis 210 |
| Gruppe 3 | 14,89 – 86,87 | bis 300 |
In der folgenden Tabelle sehen Sie, welche Typen von Vivoil-Zahnradmengenteilern je nach gewünschtem Hubraum verfügbar sind:
| Teiler-Typ | Gruppe 0 | Gruppe 1 | Gruppe 2 | Gruppe 3 |
| Ohne Ventile | ✅ | ✅ | ✅ | ✅ |
| Mit Einzelventil | ✅ | ✅ | ❌ | ❌ |
| Mit mehreren Ventilen | ✅ | ✅ | ✅ | ❌ |
| MIA-FD | ❌ | ✅ | ❌ | ❌ |
3 – Wählen Sie das passende Modell
Der letzte Schritt ist die Wahl des geeigneten Modells: Je nach gewünschter Anwendung können Sie sich für einen Mengenteiler ohne Ventile, mit einzelnem Ventil, mit mehreren Ventilen oder für den MIA-FD entscheiden.
Anschließend legen Sie die technischen Details für die Bestellung fest – zum Beispiel den Einstellbereich der Ventile.
Zusätzliche Hinweise
Normalerweise haben die Elemente eines Zahnradmengenteilers denselben Hubraum. In bestimmten Anwendungen kann es jedoch erforderlich sein, unterschiedliche Durchflussmengen zu realisieren. In diesem Fall unterstützen wir Sie gerne dabei, den Teiler mit den am besten geeigneten Hubräumen für Ihre Anforderungen zu konfigurieren.
Wenn Ihr Projekt hingegen den Einsatz mit einfachwirkenden Zylindern ohne Last beim Absenken vorsieht, benötigen Sie möglicherweise eine Sonderausführung mit integriertem Hydraulikmotor. In solchen Fällen kann der Zylinder nicht genügend Druck erzeugen, um den Teiler in Gang zu setzen, was dazu führen kann, dass er nicht zurückfährt. Ein direkt an die Teiler-Elemente gekoppelter Motor behebt dieses Problem, indem er die für den Start benötigte Energie liefert.
In bestimmten Anwendungen ist es sinnvoll, die Drehzahl der Zahnräder zu überwachen, um den Betrieb in Echtzeit zu kontrollieren. Für solche Anforderungen ist eine Ausführung mit ausgehender Welle verfügbar, an die z. B. ein Impulsrad (zahnradähnlicher Geber) angeschlossen werden kann.
