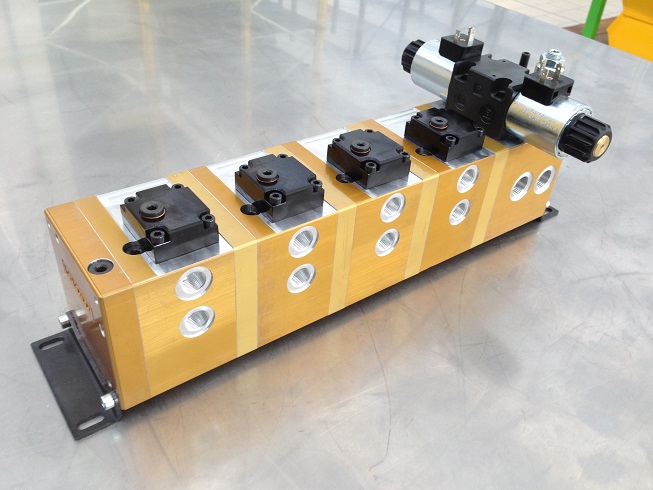

Goldfarben, präzise bis auf 1,5–2 %, modular und erweiterbar: Der Selbstkompensierende Zahnradmengenteiler MIA-FD (Manifold Instantaneous Auto-compensating Flow Divider) ist eines der leistungsstärksten und meistgeschätzten Vivoil-Bauteile.
Im Gegensatz zu herkömmlichen Mengenteilern – entweder Zahnrad- oder Ventilversion – kombiniert MIA-FD beides: ein Zahnradgetriebe mit einem Ventilausgleichssystem, das die Genauigkeit auch bei Lastunterschieden bewahrt. Diese Eigenschaft und die bereits integrierten CETOP-Anschlüsse machen den MIA-FD zu einem einzigartigen Produkt in puncto Leistung und Präzision.
Keine Korrektur im Voraus erforderlich: MIA-FD gleicht ständig die Last aus.
MIA-FD ist ein Zahnradmengenteiler mit integriertem Ventilsystem, der eine kontinuierlich präzise Teilung bis zum Hubende ermöglicht. Dies verhindert Ungleichgewichte, wie sie durch das Verhalten des Öls bei Druckunterschieden entstehen – wie in dieser Simulation dargestellt:
Standard-Zahnradmengenteiler reagieren empfindlich auf unterschiedliche Lasten – Zylinder mit weniger Last bewegen sich schneller. MIA-FD verhindert das: Kein Zylinder bewegt sich schneller als andere, und der Fehler bleibt selbst bei Druckdifferenzen von bis zu 170 bar innerhalb von 1,5–2 %.
Die Korrektur ist kontinuierlich – unabhängig davon, ob die Last konstant bleibt oder sich im Laufe der Zeit ändert, wie ebenfalls in der Simulation gezeigt:
Das ist besonders nützlich, wenn keine Vorabkorrekturen möglich sind – zum Beispiel in der Tierhaltung, wo sich das Gewicht auf Ladeplattformen durch die Bewegung der Tiere ständig verändert.
Kompakt und anpassbar dank CETOP-Anschlüssen
Dank integrierter CETOP-Anschlüsse lassen sich Zusatzfunktionen direkt am Verteiler hinzufügen – ganz ohne externes Verteilerstück oder zusätzliche Verrohrung. So kann MIA-FD auch nachträglich erweitert oder angepasst werden.
Optional ist die Variante MVE verfügbar, die ein Steuerelement mit CETOP-Anschluss beinhaltet – inklusive Steuer-, Schutz- und Geschwindigkeitsregelventil – alles in einem kompakten Bauteil.
Vielseitig, modular und auf bis zu 8 Elemente erweiterbar
MIA-FD wird erfolgreich in vielen Bereichen eingesetzt, z. B. zum Heben von Lasten mit stark asymmetrischer Verteilung, beim Einsatz unterschiedlich langer Balken (durch gezieltes Ein-/Ausschalten einzelner Elemente), bei Kabelwickelsystemen usw.
Er ist modular aufgebaut, lässt sich auf bis zu 8 Elemente erweitern und bleibt dennoch präzise im Bereich von 1,5–2 %.
Benötigen Sie eine individuelle Lösung oder möchten Sie MIA-FD in Ihr Projekt integrieren? Kontaktieren Sie unser Verkaufsteam – wir helfen Ihnen gern, den selbst kompensierenden Zahnradmengenteiler MIA-FD so anzupassen, dass er genau zu Ihrer Anwendung passt.
