Motore oleodinamico unidirezionale BASE ø52 BH Unificazione Tedesca – Gruppo 2

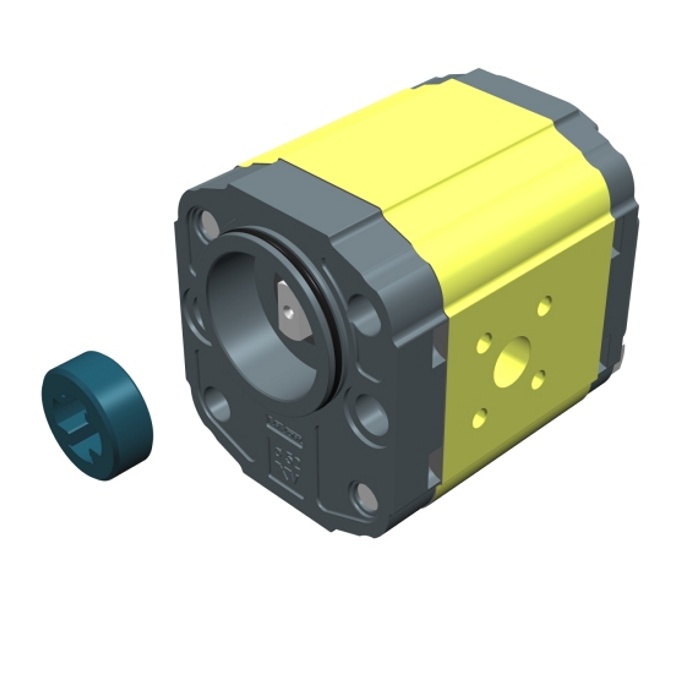

Motore oleodinamico unidirezionale in alluminio e ad ingranaggi esterni, unificazione tedesca.
È un componente del gruppo 2 e di tipo BH, secondo la nostra classificazione prodotto per l’applicazione delle viti. Nella figura che segue trovi uno schema che mostra dove sono posizionati i fori vuoti per le viti nei modelli BH.

Caratteristiche e funzioni

La base di questo modello ha un diametro di 52 mm. Il verso di rotazione del motore è orario o antiorario e puoi invertirlo senza dover aggiungere nessun componente* per ottimizzare lo spazio in magazzino e adattare il prodotto alle tue esigenze. A pagina 25 di questo catalogo trovi le istruzioni per modificare il senso di rotazione.

Questo modello è disponibile anche con flange in ghisa.

* Vale per tutte versioni di questo modello salvo quelle con la mandata o aspirazione nella flangia anteriore

Curve caratteristiche

 Scarica il filexucc2.pdf ~41 KB

Dati Tecnici

  • Cilindrate da 4.2 cm3/giro a 39.6 cm3/giro
  • Pressioni massime fino a 300 bar
  • Regimi di rotazione fino a 3500 giri/min

Optional disponibili

  • Viton
  • Valvola di massima pressione
  • Valvola anti cavitazione
  • Aspirazione e mandata nel corpo, nella base o nel coperchio
  • Alberi disponibili:
    • Codolo fresato
    • Profilo Scanalato

Nelle tabelle che seguono trovi le versioni più comuni di questo prodotto in formato STEP. Per altre configurazioni contatta il nostro ufficio tecnico.

Configurazioni

Elementi
