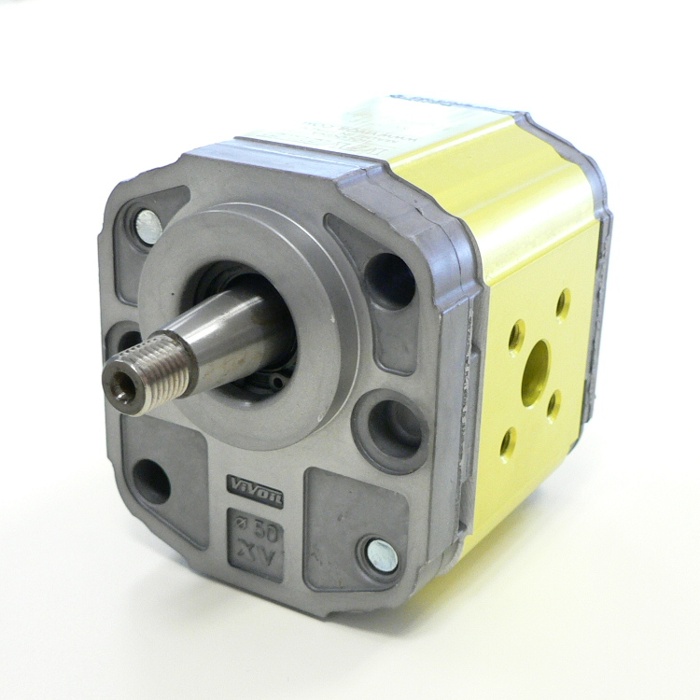

Motore oleodinamico unidirezionale in alluminio e ad ingranaggi esterni.
È un componente del gruppo 2 e di tipo BH, secondo la nostra classificazione prodotto per lapplicazione delle viti. Nella figura che segue trovi uno schema che mostra dove sono posizionati i fori vuoti per le viti nei modelli BH.
Caratteristiche e funzioni
La base di questo modello ha un diametro di 50 mm. Il verso di rotazione del motore è orario o antiorario e puoi invertirlo senza dover aggiungere nessun componente* per ottimizzare lo spazio in magazzino e adattare il prodotto alle tue esigenze. A pagina 24 di questo catalogo trovi le istruzioni per modificare il senso di rotazione.
Questo modello è disponibile anche con flange in ghisa.
* Vale per tutte versioni di questo modello salvo quelle con la mandata o aspirazione nella flangia anteriore
Curve caratteristiche
Scarica il filexucc2.pdfDati Tecnici
- Cilindrate da 4.2 cm3/giro a 39.6 cm3/giro
- Pressioni massime fino a 300 bar
- Regimi di rotazione fino a 3500 giri/min
Optional disponibili
- Viton
- Valvola di massima pressione
- Valvola anti cavitazione
- Aspirazione e mandata nel corpo, nella base o nel coperchio
- Alberi disponibili:
- Conico con linguetta a disco
- Cilindrico con linguetta
- Profilo Scanalato
Nelle tabelle che seguono trovi le versioni più comuni di questo prodotto in formato STEP. Per altre configurazioni contatta il nostro ufficio tecnico.
