Um sicherzustellen, dass ein Zahnradmengenteiler mit mehreren Ventilen optimal funktioniert und Installationsfehler vermieden werden, muss zunächst die Einstellung der Phasenkorrekturventile vorgenommen werden. Dieser Schritt ist besonders wichtig, da eine fehlerhafte Einstellung verschiedene Probleme verursachen kann – bis hin zur Beschädigung des Systems.
Die Phasenkorrekturventile greifen am Hubende ein, um Abweichungen auszugleichen, und müssen daher so eingestellt werden, dass sie zum richtigen Zeitpunkt öffnen.
In diesem Artikel erklären wir Schritt für Schritt, wie man die Ventile eines Zahnradmengenteilers mit mehreren Elementen korrekt einstellt.

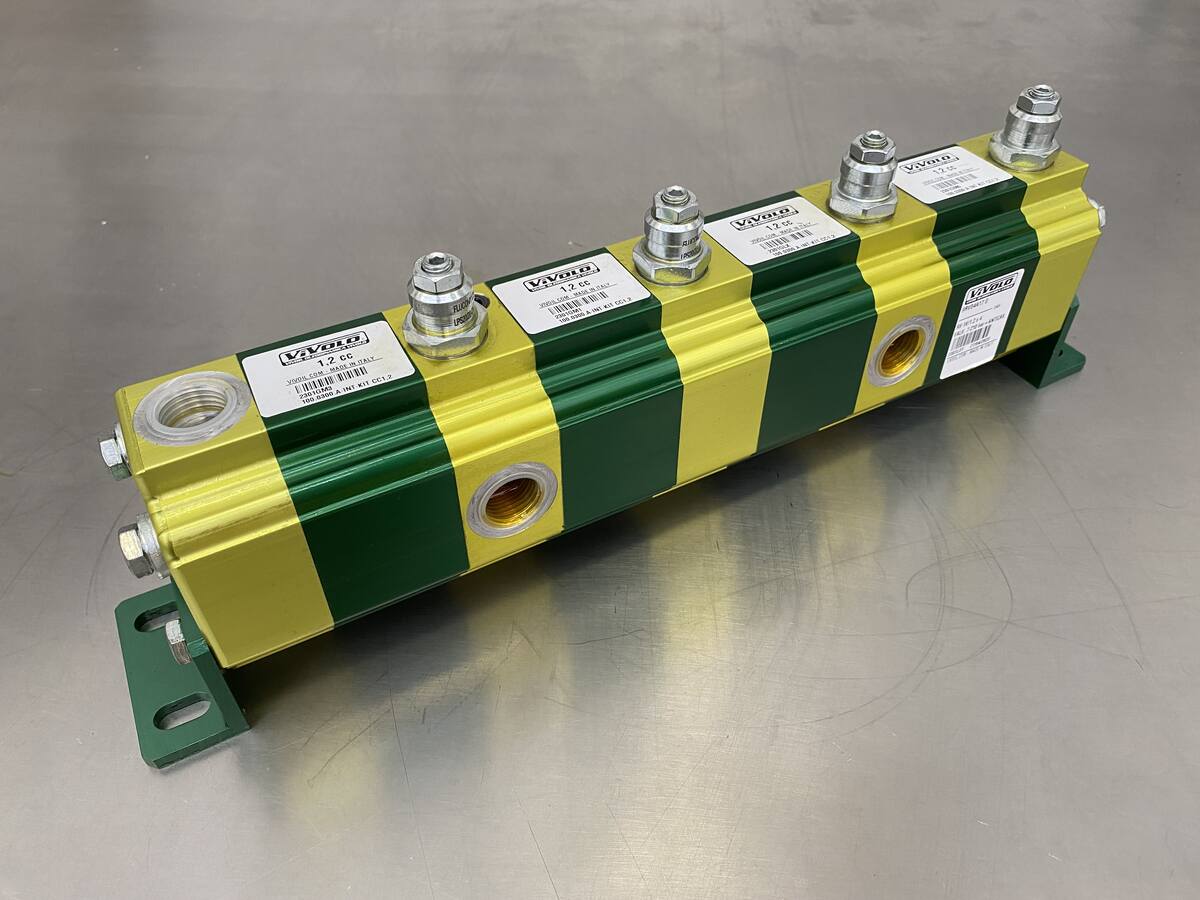

So stellen Sie die Phasenkorrekturventile eines Zahnradmengenteilers mit Ventilen ein
Im Gegensatz zu Zahnradmengenteilern mit Einzelventil, bei denen die Einstellung schneller erfolgt, da alle Elemente gleichzeitig reguliert werden können, muss bei Zahnradmengenteilern mit Ventilen jedes Element einzeln eingestellt werden.
Die Schritte zur Einstellung beginnen mit dem ersten Element und umfassen folgende Vorgänge:
- Entfernen Sie die zylindrische Kappe mit Unterlegscheibe, die die 1/8″ BSP-Anschlussöffnung an der Ventilposition abdeckt.
- Montieren Sie ein Manometer an dieser Öffnung.
- Verschließen Sie den Ausgang des zu justierenden Elements mit einem Stopfen und lassen Sie die Ausgänge der anderen Elemente offen.
- Schalten Sie die Pumpe ein.
- Stellen Sie das Ventil ein, bis das Manometer einen Druck anzeigt, der etwa 20–30 bar über dem maximalen Betriebsdruck liegt, jedoch unterhalb des Einstelldrucks des Hauptdruckbegrenzungsventils der Anlage bleibt.
- Entfernen Sie das Manometer und schrauben Sie die zuvor entfernte Verschlusskappe wieder auf.
- Wiederholen Sie den Vorgang für alle anderen Ventile in gleicher Weise.
