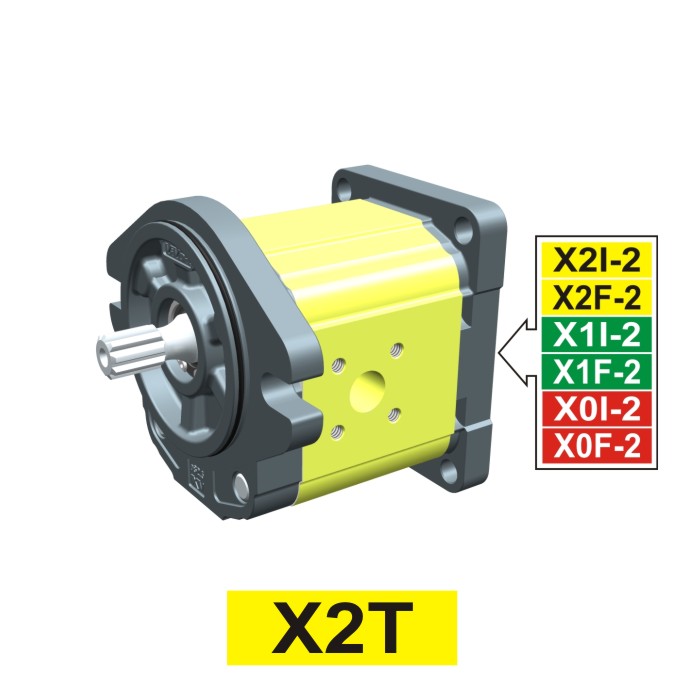

Pompe primaire ø82.5 SAE-A BRIDE

Pompe hydraulique primaire avec engrenages externes, du type SAE A.
C’est un composant du groupe 2.

Caractéristiques et fonctions

Il s’agit d’un élément de pompe multiple à assembler avec d’autres composants du groupe 0, du groupe 1 et du groupe 2. La bride de ce modèle a un diamètre de 82,5 mm. Les éléments sont utiles pour avoir toujours en stock les pièces nécessaires pour composer des pompes multiples en fonction de vos besoins.
Ce modèle est également disponible avec une bride en fonte.

Courbes caractéristiques

Télécharger le fichier 9mscc2.pdf ~58 Ko

Données techniques

Cylindrées de 4.2 cm³/tour à 39.6 cm³/tour
Pressions maximales jusqu’à 300 bar
Vitesses de rotation jusqu’à 3500 tours/min

Options disponibles

Viton
Joint d’arbre
Joint d’arbre haute pression
Inlet and outlet in the body
Arbres disponibles:
- Arbre conique 1:8 à clavette demi-lune
- Arbre parallèle à clavette demi-lune
- Arbre cannelé

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

Cylindrées cc	Rotation à gauche	Rotation à droite
4	X2T4151ISRA790 Ko	X2T4152ISRA788 Ko
6	X2T4351ISRA788 Ko	X2T4352ISRA791 Ko
9	X2T4551ISRA791 Ko	X2T4552ISRA790 Ko
11	X2T4751ISRA790 Ko	X2T4752ISRA793 Ko
14	X2T4951ISRA793 Ko	X2T4952ISRA785 Ko
17	X2T5151ISRA790 Ko	X2T5152ISRA792 Ko
19	X2T5351ISRA789 Ko	X2T5352ISRA792 Ko
22	X2T5551ISRA791 Ko	X2T5552ISRA788 Ko
26	X2T5751ISRA789 Ko	X2T5752ISRA790 Ko
30	X2T5951ISSA791 Ko	X2T5952ISSA790 Ko
34	X2T6151ISSA793 Ko	X2T6152ISSA793 Ko
40	X2T6351ISSA790 Ko	X2T6352ISSA789 Ko
