Vor einigen Jahren haben Sie eine Vivoil-Pumpe mit einer Laserkennzeichnung und einem Code wie diesem gekauft: XV1P, KV1P, KV0U. Heute möchten Sie sie austauschen, wissen aber nicht, wie Sie die entsprechende Komponente finden. Hier ist ein Leitfaden, um sich im neuen Produktcodierungssystem zurechtzufinden.

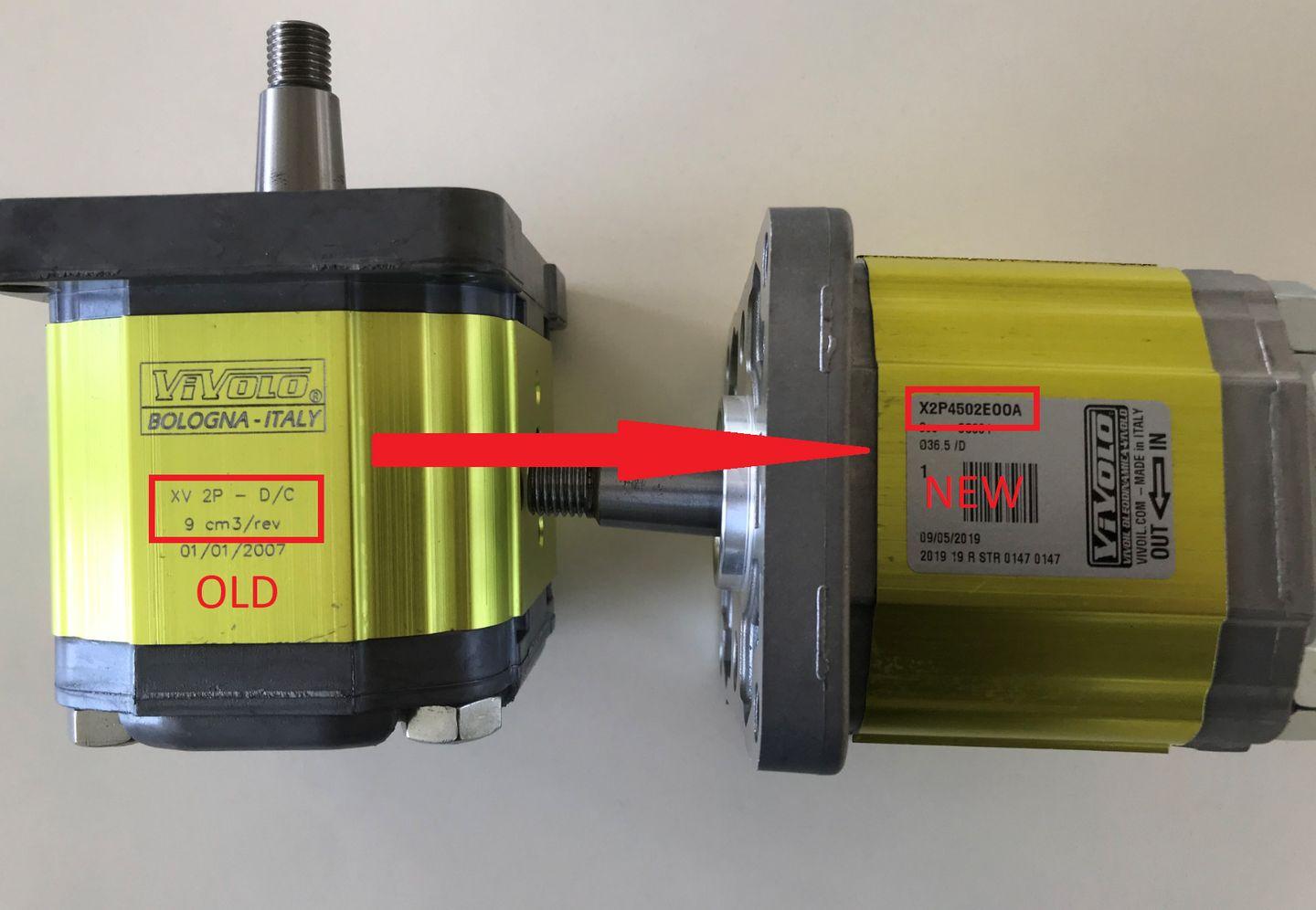

Von der Laserkennzeichnung zum Etikett mit Barcode
Im Jahr 2010 haben wir unser Etikettiersystem geändert: Von der per Laser eingravierten Kennzeichnung sind wir zu einem Etikett mit Barcode übergegangen. Dieses ist deutlich vollständiger, denn dank des eindeutigen Codes können wir jede einzelne produzierte und verkaufte Komponente genau nachverfolgen. Das neue System ist auch für unsere Kunden und Händler viel praktischer, da es die Nachbestellung von Artikeln im Lager erleichtert.
Wenn Ihr Produkt jedoch vor 2010 gekauft wurde, entspricht der eingravierte Code nicht dem neuen. Folgen Sie daher den nächsten Schritten, um die Komponente im neuen Codierungssystem zu identifizieren.
1 – Bestimme die Produktkategorie
Ausgehend von der Laserkennzeichnung der auszutauschenden Vivoil-Komponente müssen Sie zunächst die Produktkategorie ermitteln:
- Einfache Zahnradpumpe
- Reversible Pumpe
- Element einer Mehrfachpumpe
- Einfache Hydraulikmotor
- Reversibler Motor
Beispiel
Nehmen wir an, der Code der auszutauschenden Komponente lautet:
KV 1P – S/A – 5.9 cm³/U – 07/04/2004
Das bedeutet:
- Es handelt sich um eine einfache Zahnradpumpe der Serie KV, Größe 1 (KV 1P)
- mit Linkslauf (S/A)
- einem Fördervolumen von 5,9 cm³ pro Umdrehung
- hergestellt am 07.04.2004
In der nachstehenden Tabelle können Sie erkennen, zu welcher Produktkategorie (z. B. Pumpe, Motor, reversibel oder unidirektional) der Code gehört.
| Anfangscode | zugehörige Produktkategorie | |||
|---|---|---|---|---|
| SERIE KV | SERIE WV | SERIE XV | Einfachpumpe | Mehrfachelement |
| KV0P – KV 0P | WV0P – WP 0P | XV0P – XV 0P | Gruppe 0 | Gruppe 0 |
| KV1P – KV 1P | XV1P – XV 1P | Gruppe 1 | Gruppe 1 | |
| KV2P – KV 2P | XV2P – XV 2P | Gruppe 2 | Gruppe 2 | |
| XV3P – XV 3P | Gruppe 3 | Gruppe 3 | ||
| SERIE KV | SERIE WV | SERIE XV | Unidirektionaler Motor | |
| KV0U – KV 0U | WV0U – WP 0U | XV0U – XV 0U | Gruppe 0 | |
| KV1U – KV 1U | XV1U – XV 1U | Gruppe 1 | ||
| KV2U – KV 2U | XV2U – XV 2U | Gruppe 2 | ||
| XV3U – XV 3U | Gruppe 3 | |||
| SERIE KV | SERIE WV | SERIE XV | Reversible Pumpe | |
| KV0R – KV 0R | WV0R – WP 0R | XV0R – XV 0R | Gruppe 0 | |
| KV1R – KV 1R | XV1R – XV 1R | Gruppe 1 | ||
| KV2R – KV 2R | XV2R – XV 2R | Gruppe 2 | ||
| XV3R – XV 3R | Gruppe 3 | |||
| SERIE WV | SERIE WV | SERIE XV | Reversibler Motor | |
| KV0M – KV 0M | WV0M – WP 0M | XV0M – XV 0M | Gruppe 0 | |
| KV1M – KV 1M | XV1M – XV 1M | Gruppe 1 | ||
| KV2M – KV 2M | XV2M – XV 2M | Gruppe 2 | ||
| XV3MR – XV 3M | Gruppe 3 | |||
2 – Wähle die Baugröße
Nach der Ermittlung der Produktkategorie können Sie über die Tabelle die zugehörige Baugröße bestimmen. Im Beispiel handelt es sich um eine Zahnradpumpe der Gruppe 1.
Nun prüfen Sie je nach Produkt die Anschlussart (Flansch) und rufen Sie die Seite der gewünschten Komponente auf.
3 – Finde das Produkt mit identischen Eigenschaften
Auf jeder Produktseite finden Sie die gängigsten Konfigurationen sowie den Katalog. So können Sie die passende Komponente finden.
Was, wenn die Komponente keine Kennzeichnung hat?

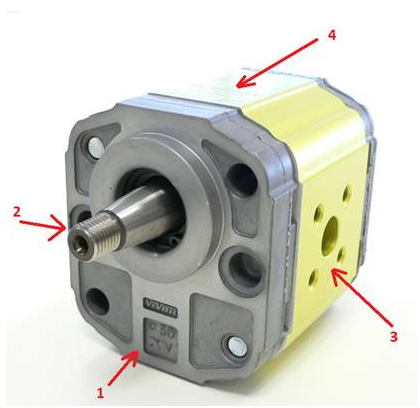

Falls Ihr Produkt keine Markierung aufweist oder Sie den neuen Code nicht ermitteln können, senden Sie uns bitte Fotos der auszutauschenden Komponente – insbesondere von:
- Flansch
- Welle
- Ein- und Auslass
- Markierung
Brauchen Sie Hilfe? Wir sind für Sie da: Kontaktiere uns.
