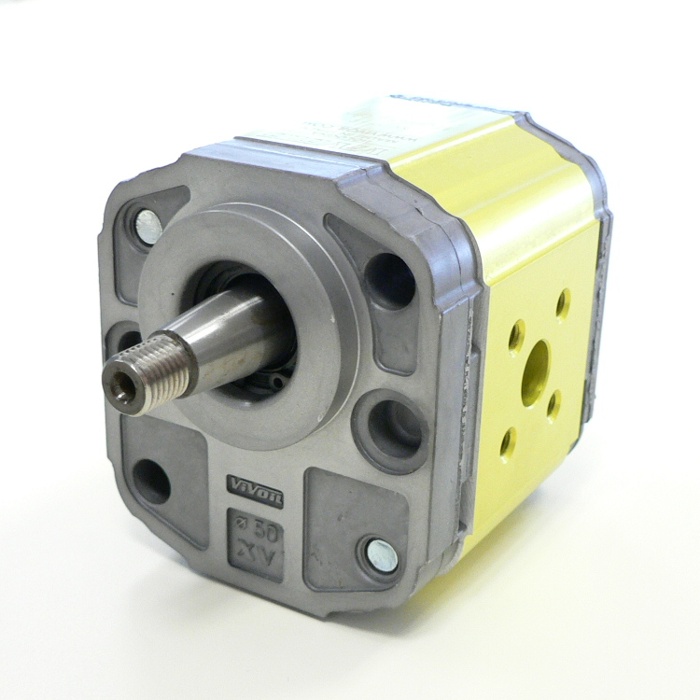

Unidirectional hydraulic motor in aluminium and with external gears.
C’est un composant du groupe 2 et du type BH, selon notre classification de produits pour l’application de vis. Dans la figure suivante/adjacente, vous trouverez un diagramme indiquant l’emplacement des trous lisses pour les vis de fixation sur les modèles BH.
Caractéristiques et fonctions
The flange of this model has a diameter of 50 mm. Le sens de rotation du moteur est horaire ou anti-horaire et vous pouvez l’inverser sans avoir à ajouter de composants* pour optimiser l’espace de stockage et adapter le produit à vos besoins. Please refer to page 24 of this catalogue for instructions on changing the rotation verse.
This model is also available with cast iron flange.
* Valable pour toutes les versions de ce modèle, à l’exception de celles dont l’aspiration et le refoulement se trouve sur la flasque
Données techniques
- Cylindrées de 4.2 cm3/tour à 39.6 cm3/tour
- Pressions maximales jusqu’à 300 bar
- Vitesses de rotation jusqu’à 3500 tours/min
Options disponibles
- Viton
- Soupape de limitation de pression
- Anti-cavitation valve
- Aspiration et refoulement sur le corps ou sur la flasque
- Arbres disponibles:
- Arbre conique 1:8 à clavette demi-lune
- arbre parallèle à clavette demi-lune
- Arbre cannelé
Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.
