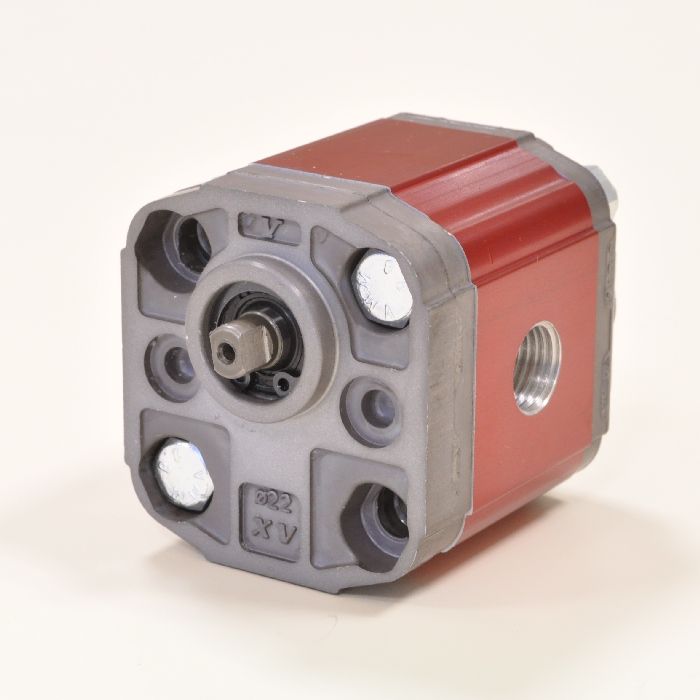

Shaped unidirectional hydraulic motor in aluminium with external gears.
C’est un composant du groupe 0 and of type HY, according to our product classification for the application of screws. In the following/adjacent figure, you will find a diagram showing where the empty holes for the fixing screws are located on HY models.
Caractéristiques et fonctions
La bride de ce modèle a un diamètre de 22 mm. Le sens de rotation du moteur est horaire ou anti-horaire et vous pouvez l’inverser sans avoir à ajouter de composants* pour optimiser l’espace de stockage et adapter le produit à vos besoins. Please refer to page 18 of this catalogue for instructions on changing the rotation verse.
* Valable pour toutes les versions de ce modèle, à l’exception de celles dont l’aspiration et le refoulement se trouve sur la flasque
Données techniques
- Cylindrées de 0.45 cm3/tour à 2.28 cm3/tour
- Pressions maximales jusqu’à 280 bar
- Vitesses de rotation jusqu’à 9000 tours/min
Options disponibles
- Viton
- Soupape de limitation de pression
- Aspiration et refoulement sur le corps ou sur la flasque
- Arbres disponibles:
- arbre parallèle à clavette demi-lune
- Arbre tournevis
Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.
