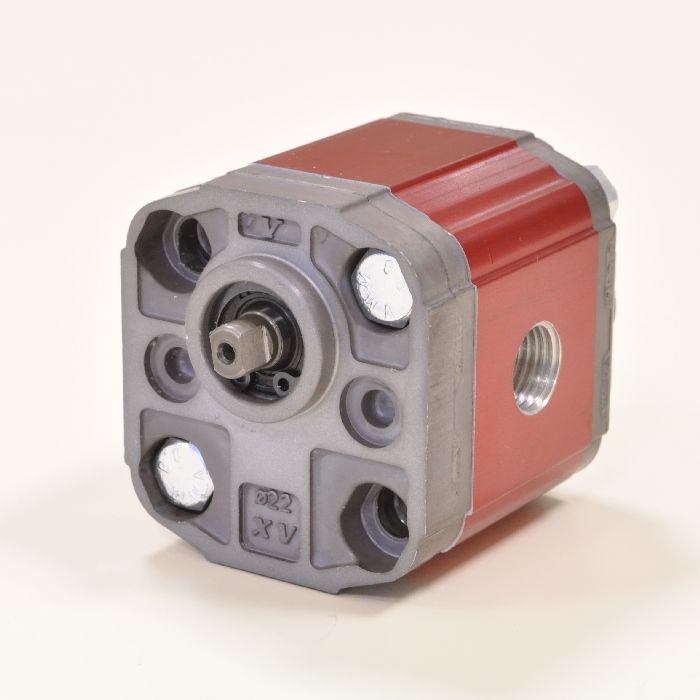

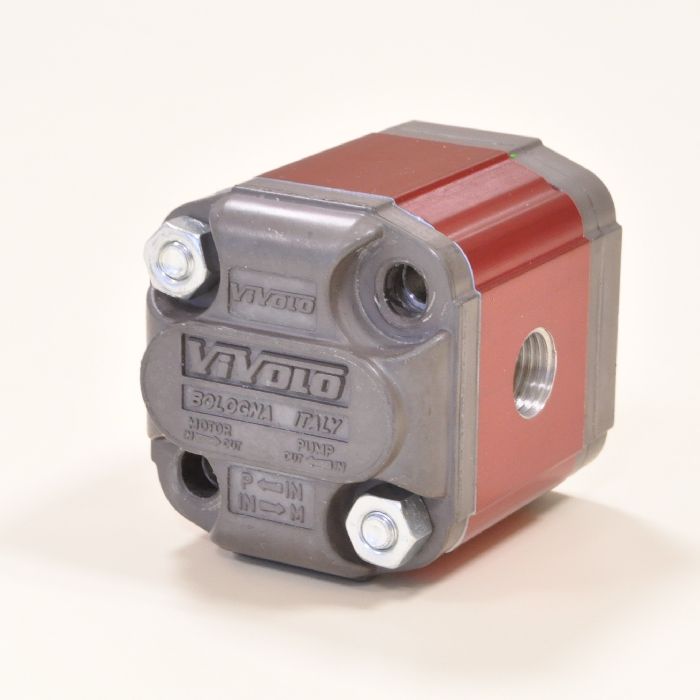

Motor hidráulico unidireccional perfilado de aluminio y con engranajes externos.
Es un componente del grupo 0 y del tipo HY, de acuerdo a la clasificación de nuestros productos para la aplicación de tornillos. En la siguiente figura, encontrarás un diagrama que muestra la ubicación de los orificios vacíos para los tornillos de fijación en los modelos HY.
Características y funciones
La brida de este modelo tiene un diámetro de 22 mm. El sentido de rotación es en sentido horario y antihorario y puedes revertirlo sin necesidad de agregar otros componentes* para optimizar el espacio de almacenamiento y adaptar el producto a tus necesidades. Consulta la página 18 de este catálogo para obtener instrucciones sobre cómo cambiar el sentido de rotación.
* Válido para todas las versiones de este modelo excepto aquellas con aspiración o impulsión en la tapa delantera.
Ficha Técnica
- Cilindradas desde 0.45 cm3/rev a 2.28 cm3/rev
- Presiones máximas hasta 280 bar
- Velocidad de rotación de hasta 9000 rpm
Opciones disponibles
- Viton
- Válvula de máxima presión
- Aspiración e impulsión del cuerpo, en la tapa delantera o en la cubierta posterior
- Ejes disponibles:
- Eje paralelo con chaveta
- Eje con extremo fresado
En las siguientes tablas encontrarás las versiones más comunes de este producto en formato STEP. Para otras configuraciones, por favor contacta con nuestro departamento técnico.
