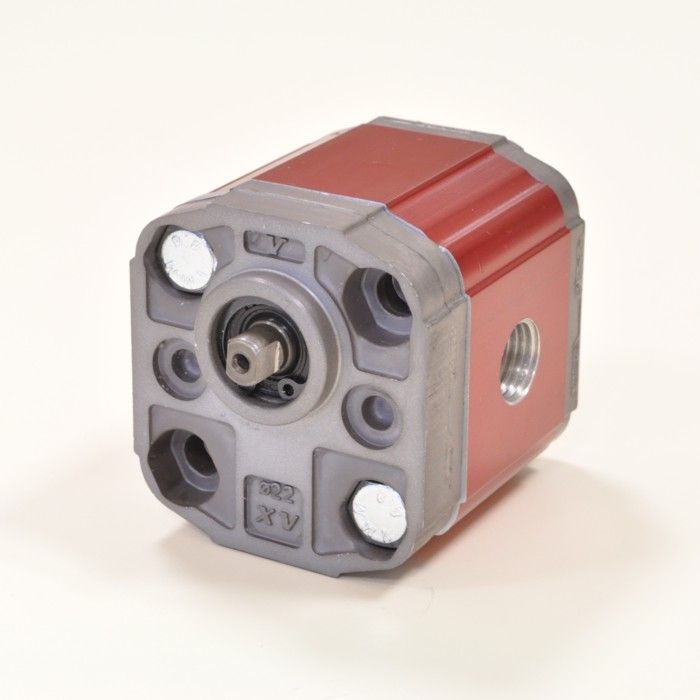

Shaped unidirectional hydraulic motor in aluminium with external gears.
C’est un composant du groupe 0 and of type BH, according to our product classification for the application of screws. In the following/adjacent figure, you will find a diagram showing where the empty holes for the fixing screws are located on BH models.
Caractéristiques et fonctions
La bride de ce modèle a un diamètre de 22 mm. The rotation verse of the motor is clockwise or counterclockwise and you can reverse it without having to add any components* to optimize storage space and adapt the product to your needs. Please refer to page 18 of this catalogue for instructions on changing the rotation verse.
* Valid for all versions of this model except those with the outlet or inlet in the front flange
Données techniques
- Cylindrées de 0.45 cm3/tour à 2.28 cm3/tour
- Pressions maximales jusqu’à 280 bar
- Vitesses de rotation jusqu’à 9000 tours/min
Options disponibles
- Viton
- Soupape de limitation de pression
- Aspiration et refoulement sur le corps ou sur la flasque
- Arbres disponibles:
- arbre parallèle à clavette demi-lune
- Milled shaft
Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.
