Une pompe à drainage interne peut-elle se bloquer et surchauffer ? C’est une question qui nous a récemment été posée par un client.
La réponse est oui, cela peut arriver. Lorsqu’une pompe est équipée d’un drainage interne, son fonctionnement en condition de décharge doit impérativement être très bref. Autrement, le risque de surchauffe et d’endommagement de la pompe est réel.
Voyons pourquoi et comment l’éviter à travers un cas concret.
Résumé du cas :
Après l’installation d’une pompe Vivoil équipée d’une soupape de limitation de pression et d’un drainage interne, un client nous a contactés car la pompe s’était bloquée.
Il avait tenté de régler la soupape pour atteindre la pression de service souhaitée, mais n’avait pas pu dépasser 170 bar. Après quelques secondes, la pompe a surchauffé et s’est bloquée.
Pourquoi la pompe se bloque-t-elle et chauffe-t-elle ?
Dans ce cas précis, la pompe signalée par le client était un modèle de 6 cm³/tour, conçu pour un fonctionnement à 1500 tours/min. Ce type de pompe traite un débit d’huile d’environ 9 litres par minute. À 170 bar, la puissance hydraulique transmise au fluide est d’environ 2,55 kW.
Cependant, lors du calibrage des soupapes, l’huile ne produit aucun travail utile, et toute cette énergie est transformée en chaleur, qui s’accumule dans le faible volume d’huile circulant à l’intérieur de la pompe.

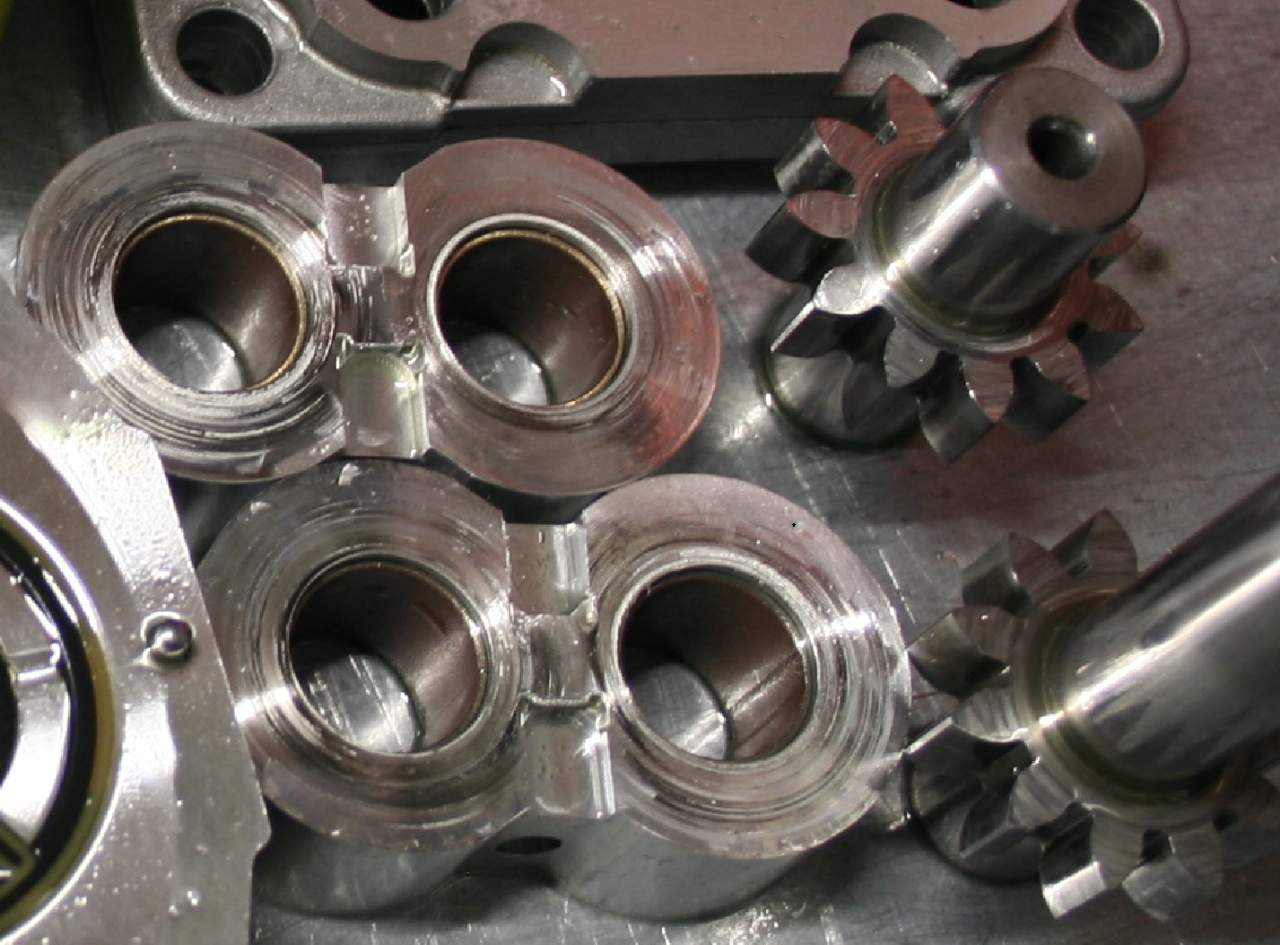

Il en résulte une augmentation très rapide de la température du fluide, susceptible d’endommager les surfaces internes de la pompe et de provoquer des rayures sur les supports d’engrenages, empêchant ainsi la pompe de monter en pression.
Comment éviter la surchauffe de la pompe
Les pompes équipées d’une soupape de limitation de pression et d’un système de drainage interne ne peuvent fonctionner en condition de décharge que pendant de très courtes périodes, variables selon le débit et la pression.
Pour éviter d’endommager le composant, nous vous recommandons :

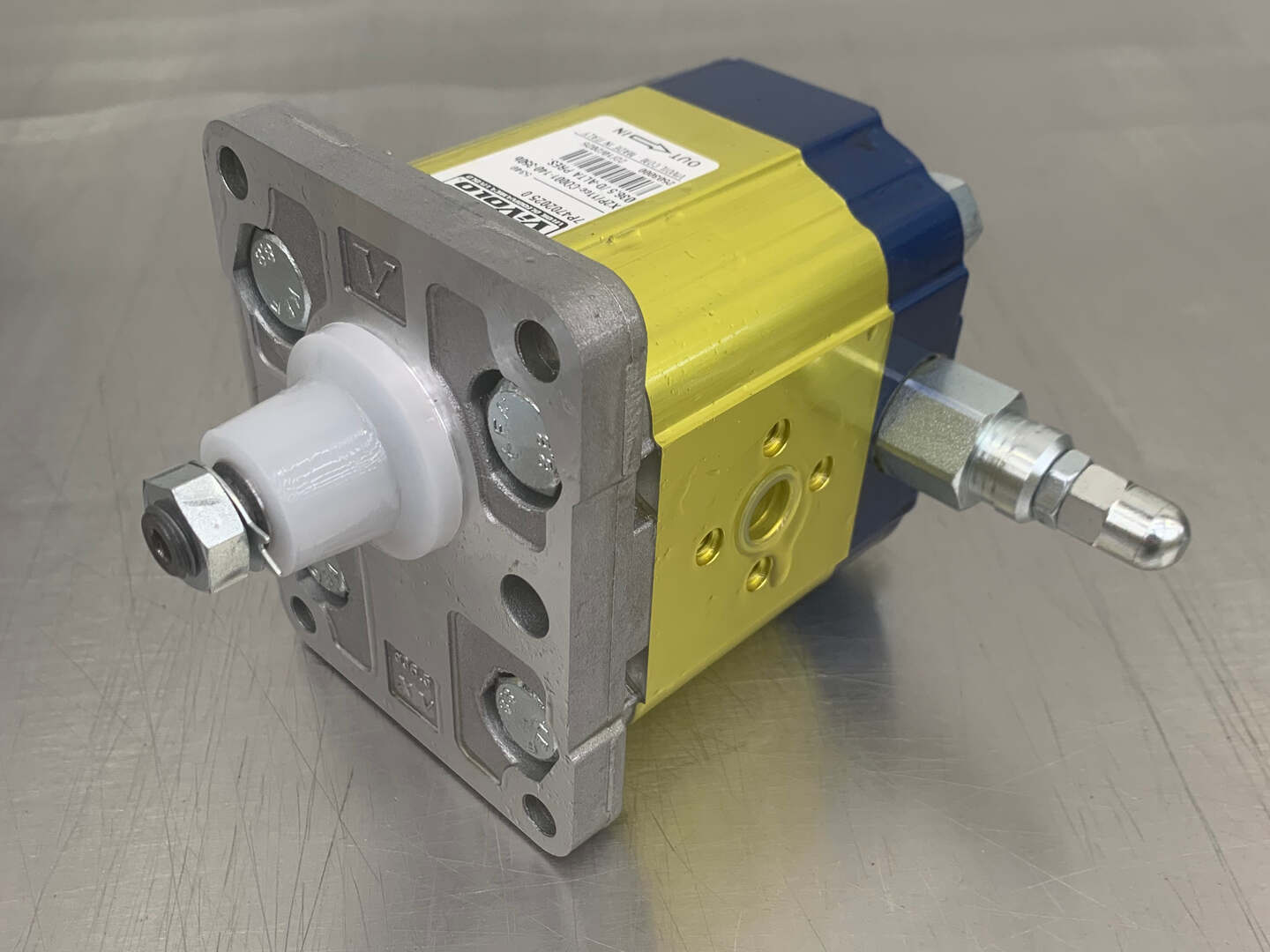

- Réglez la soupape de l’extérieur, puis remontez-la sur la pompe
- Si un réglage externe est impossible, effectuez de courts cycles de pression en suivant ces étapes :
- Mettez la pompe sous pression pendant quelques secondes et notez la valeur de pression
- Faites fonctionner la pompe à vide pendant quelques secondes pour permettre à l’huile chaude de retourner dans le réservoir
- Réglez la soupape
- Mettez à nouveau la pompe sous pression pour vérifier le réglage
- Répétez le cycle jusqu’à atteindre la pression souhaitée
Besoin d’aide ?
Si vous possédez une pompe hydraulique Vivoil avec drainage interne et soupape de limitation de pression, et que vous ne savez pas comment la régler correctement, n’hésitez pas à nous contacter.
Nous sommes là pour vous aider !
