Les diviseurs de débit hydrauliques sont des composants hydrauliques de très haute précision qui divisent l’huile selon un rapport prédéfini, qui peut être identique pour toutes les sections ou différent. Cette fonction est assurée par des engrenages en série, capables de diviser le débit d’huile en entrée en plusieurs débits, avec des rapports identiques ou différents.
Grâce à ces caractéristiques, les diviseurs de débit peuvent donc être utilisés pour 3 fonctions principales :
- diviser le débit d’huile
- combiner le débit, c’est-à-dire unifier les débits
- multiplier la pression
Les diviseurs de débit hydrauliques Vivoil sont disponibles en 4 modèles :
- sans soupape
- avec une soupape unique de resynchronisation
- avec plusieurs soupapes de resynchronisation et anti-cavitation
- diviseur de débit auto-compensé MIA-FD
Comprendre les différentes caractéristiques de chaque type est la première étape pour pouvoir choisir le diviseur de débit le mieux adapté à votre projet.
1 – Diviseurs de débit sans soupape
Les diviseurs sans soupape peuvent être utilisés pour les trois fonctions mentionnées, à savoir : diviser le débit, combiner le débit et multiplier la pression.
Nous recommandons ce choix si l’application ne présente pas de fréquences de mouvement élevées (peu de cycles).
2 – Diviseurs de débit à soupape unique de resynchronisation

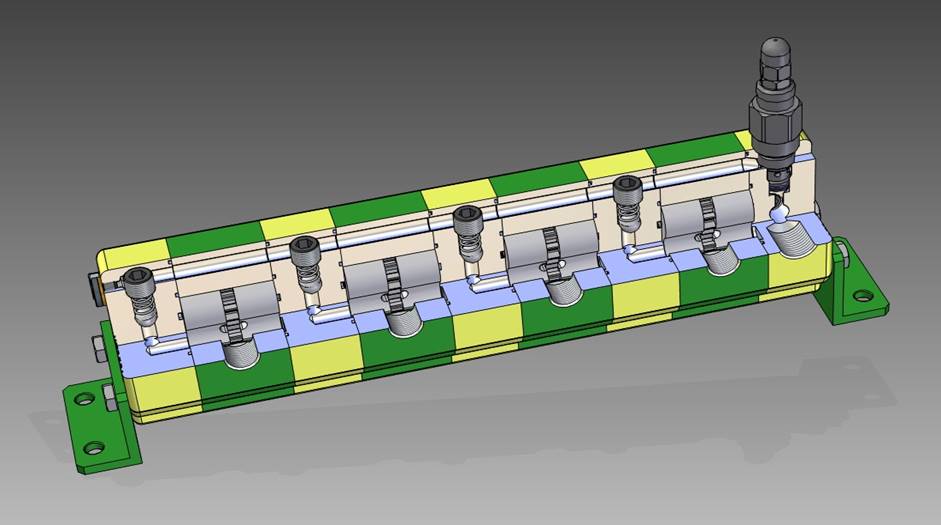

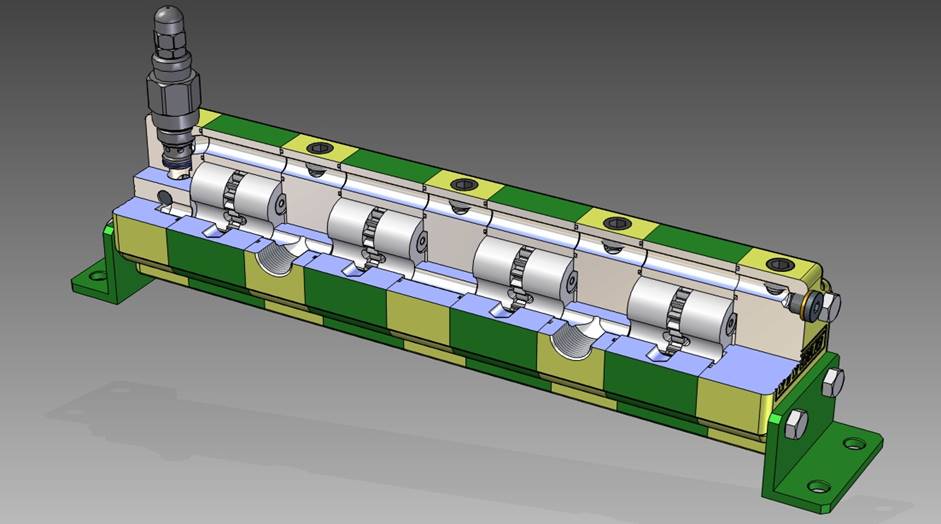

Les diviseurs à soupape unique peuvent également être utilisés pour diviser ou combiner le débit et multiplier la pression, mais contrairement à ceux à soupapes multiples, ils sont plus faciles à régler. En effet, il suffit de régler la pression de la seule soupape présente dans le composant pour régler tous les éléments. Avec ce type de diviseur, l’erreur est remise à zéro à chaque fin de course dans une seule direction.
3 – Diviseurs de débit à soupapes multiples de resynchronisation et anti-cavitation
Contrairement au modèle que nous venons de voir, ce type de diviseur est équipé d’une soupape de limitation de pression et d’une soupape anti-cavitation dans chaque section, et l’erreur est réinitialisée dans les deux sens.
Il convient aux trois fonctions typiques du diviseur de débit.
4 – Diviseur de débit auto-compensé MIA-FD
MIA-FD, acronyme de Manifold Instantaneous Auto-compensated Flow Divider, est notre nouvelle génération de diviseurs. Il a été conçu pour répartir et alimenter les différentes sections avec des débits constants et indépendants.
Il s’agit d’un produit innovant car, en plus du système normal de division par engrenages, il est compensé en pression, ce qui permet de gérer les différentes charges sur les vérins tout en conservant la meilleure division possible, même en cas de grandes différences de pression.
Contrairement aux autres diviseurs que nous produisons, le MIA-FD ne peut pas être utilisé comme multiplicateur de pression.
Il est actuellement disponible uniquement pour le groupe 1 et se caractérise par le réalignement continu des débits. L’erreur est ainsi continuellement corrigée.
De plus, il est prééquipé de brides CETOP 3 qui permettent d’installer 2 ou 3 soupapes de position afin de personnaliser sa fonctionnalité. Il ne s’agit donc pas seulement d’un diviseur de débit compensé, mais aussi d’un véritable collecteur.
Comment choisir le modèle le plus adapté à vos besoins en 3 étapes
Pour choisir le diviseur de débit hydraulique le mieux adapté à votre projet, il vous suffit de suivre les 3 étapes suivantes.
1 – Déterminez la capacité que vous souhaitez répartir, puis définissez le débit
Pour choisir le diviseur de débit le mieux adapté à votre projet, vous devez d’abord définir le débit de chaque section à l’aide de la formule suivante :
capacité d’un élément individuel = débit total à l’entrée / nombre de sections.
ensuite définir le débit à l’aide du calcul simple suivant :
débit = capacité d’une section individuelle / 2000.
Ou mieux encore, vous pouvez identifier le déplacement dont vous avez besoin à l’aide des tableaux figurant dans nos catalogues techniques, en tenant compte du débit recommandé qui y est indiqué.
2 – Choisissez la taille du groupe
Maintenant que vous connaissez le déplacement dont vous avez besoin, vérifiez qu’il est compatible avec la pression que vous souhaitez obtenir et identifiez la taille de groupe la plus appropriée.
Nos diviseurs de débit sont disponibles en quatre tailles de groupe :
- groupe 0 : cylindrée 0,16 cm3 / tour – 2,28 cm3 / tour, pression maximale jusqu’à 210 bar
- groupe 1 : cylindrée 0,91 cm3 / tour – 9,88 cm3 / tour, pression maximale jusqu’à 220 bar
Pour le diviseur de débit MIA-FD, la pression maximale est de 250 bar
- groupe 2 : cylindrée 4,2 cm3 / tour – 39,6 cm3 / tour, pression maximale jusqu’à 210 bar
- groupe 3 : cylindrée 14,89 cm3 / tour – 86,87 cm3 / tour, pression maximale jusqu’à 300 bar
Le tableau suivant présente les diviseurs de débit Vivoil disponibles :
| Modèles de diviseurs de débit | Groupe 0 | Groupe 1 | Groupe 2 | Groupe 3 |
| Sans soupape | X | X | X | X |
| Avec soupape unique de resynchronisation | X | X | ||
| Avec soupapes multiples | X | X | X | X |
| MIA-FD | X |
Besoin d’aide ? Notre service commercial est là pour vous aider.
Contactez-nous, nous serons ravis de vous aider !
3 – Choisissez le modèle qui vous convient
La dernière étape consiste à choisir le modèle : en fonction de l’application que vous souhaitez obtenir, vous pouvez opter pour un diviseur de débit sans soupape, avec une seule soupape, avec plusieurs soupapes ou le MIA-FD, puis définir les détails de votre commande (par exemple, les plages de pression des soupapes).
Autres informations qui pourraient vous être utiles
Normalement, les diviseurs de débit ont la même cylindrée, mais dans certains cas particuliers, vous pouvez avoir besoin d’un diviseur avec des débits différents par section. Si tel est le cas, nous pouvons vous aider à choisir celui qui vous convient le mieux.
Si, en revanche, votre projet prévoit l’utilisation de vérins à simple effet (lorsque, pendant la descente, aucune charge n’est appliquée), vous pourriez avoir besoin d’une version spéciale du diviseur de débit : le diviseur de débit avec moteur. En effet, dans ce cas, les vérins ne peuvent pas fournir une pression suffisante pour mettre l’engrenage en marche et peuvent donc ne pas rentrer, mais il suffit de connecter un motoréducteur directement au diviseur de débit pour résoudre le problème.
Dans certaines applications, il est utile de pouvoir contrôler la vitesse de rotation des engrenages afin de surveiller les opérations en temps réel. Dans ce cas, la version avec arbre de sortie peut être utilisée pour connecter une roue phonique.
