L’une des questions les plus fréquentes que nous recevons de nos clients est la suivante : « Comment puis-je calculer la cylindrée d’un diviseur de débit Vivoil en ne connaissant que les débits ? »
Dans cet article, nous expliquons la formule à utiliser et nous examinons ensemble quelques exemples pour calculer la cylindrée la plus adaptée à votre projet.
Quelles sont les données nécessaires et quelle est la formule pour calculer la cylindrée d’un diviseur ?
Pour calculer la cylindrée d’un diviseur de débit, il faut d’abord calculer le débit de chaque élément.
Vous disposez déjà de ces données ? C’est une bonne chose !
Si vous le souhaitez, vous pouvez tester la valeur dont vous disposez en suivant les étapes suivantes.
1 – Comment calculer la capacité d’un seul élément ?
La formule suivante permet de calculer le débit de l’élément individuel :
débit d’un élément = débit d’entrée/nombre d’éléments
Il faut ensuite connaître la valeur du débit d’entrée (exprimée en litres), que l’on divise par le nombre d’éléments du diviseur.
Les diviseurs de débit Vivoil, par exemple, sont disponibles en différents groupes de taille et sont modulaires : certains de nos modèles comportent plus de 20 éléments ! Il s’agit de composants hydrauliques complexes et de haute précision, constitués d’une chaîne d’engrenages qui divisent l’huile en plusieurs débits avec des rapports égaux ou différents.
2 – Comment calculer la cylindrée ? Voici la formule et quelques informations
Maintenant que vous avez le débit de l’élément unique, vous pouvez rapidement estimer la cylindrée du diviseur de débit à l’aide de cette formule :
cylindrée = débit de l’élément unique / 2
Attention ! Dans le calcul, il faut tenir compte du débit de l’élément individuel exprimé en litres.
La valeur obtenue vous permet de déterminer à quel groupe de taille appartient votre diviseur :
- Groupe 0 – de 0,17 cc à 2,3 cc
- Groupe 1 – de 0,9 cc à 9,8 cc
- Groupe 2 – de 4 cc à 40 cc
- Groupe 3 – de 15 cc à 90 cc
Vous pouvez donc vous demander quelle est la valeur qui permet une plus grande précision du diviseur ? Existe-t-il un déplacement recommandé ?
La réponse est : oui, il y en a une !
Vous la trouverez en comparant la valeur de débit par élément que vous avez obtenue avec le tableau ci-dessous, qui se trouve dans le catalogue du groupe dimensionnel identifié (gr.).

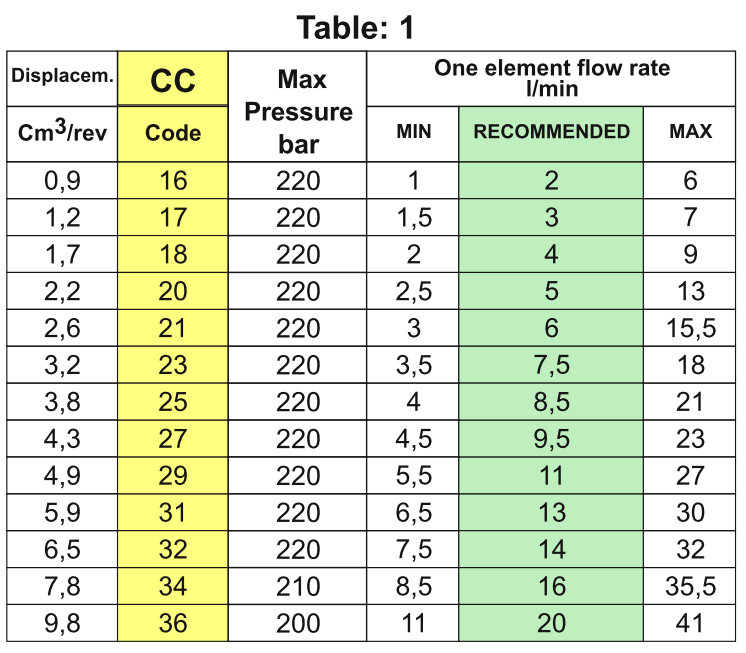

Par exemple, pour le groupe 1, le tableau est le suivant :
Qu’est-ce que la cylindrée recommandée et comment choisir la bonne valeur ?
Pour vous aider à comprendre comment choisir la cylindrée la plus appropriée, prenons un exemple simple. Supposons que le calcul du débit par élément vous donne une valeur de 2,5.
Dans la colonne verte RECOMMENDÉ de notre tableau, des valeurs de 2 à 20 sont indiquées. Dans ce cas, vous devez donc choisir entre 2 et 3.
Les deux cylindrées sont valables, si vous cherchez un produit disponible en stock chez un distributeur, les deux solutions conviennent, surtout si vous devez vous approvisionner.
D’une manière générale, nous vous conseillons toutefois de choisir la cylindrée la plus élevée, car cela fera tourner le diviseur un peu plus lentement. Dans notre exemple, il faut donc choisir 1,2 cc.
Une cylindrée de 2,2 cm3 convient également. Ces choix sont tous valables dans la plage donnée, mais si vous diminuez le régime, vous diminuez la précision, le bruit et l’absorption. Inversement, si vous augmentez le régime, vous augmentez la précision, mais aussi le bruit et la consommation d’énergie.
Calcul de la cylindrée : voyons quelques exemples
Exemple 1 – Supposons que vous ayez un débit d’entrée de 30 litres et 3 éléments.
Dans ce cas, le débit de l’élément unique est de 10 litres = 30/3
Alors que la cylindrée est égale à : 10 litres/2 donc 5.
Avec 5 cc, vérifions le tableau de la grille 1.
En regardant le tableau que nous vous avons proposé, nous voyons que la valeur la plus proche de 5 est 4,9 ce qui correspond à un débit recommandé de 11.
Exemple 2 – Supposons que vous ayez un débit d’entrée de 60 litres et 3 éléments.
Le débit de l’élément unique est de 20 litres = 60 litres /3
Alors que le déplacement est de 20/2, donc 10 cc.

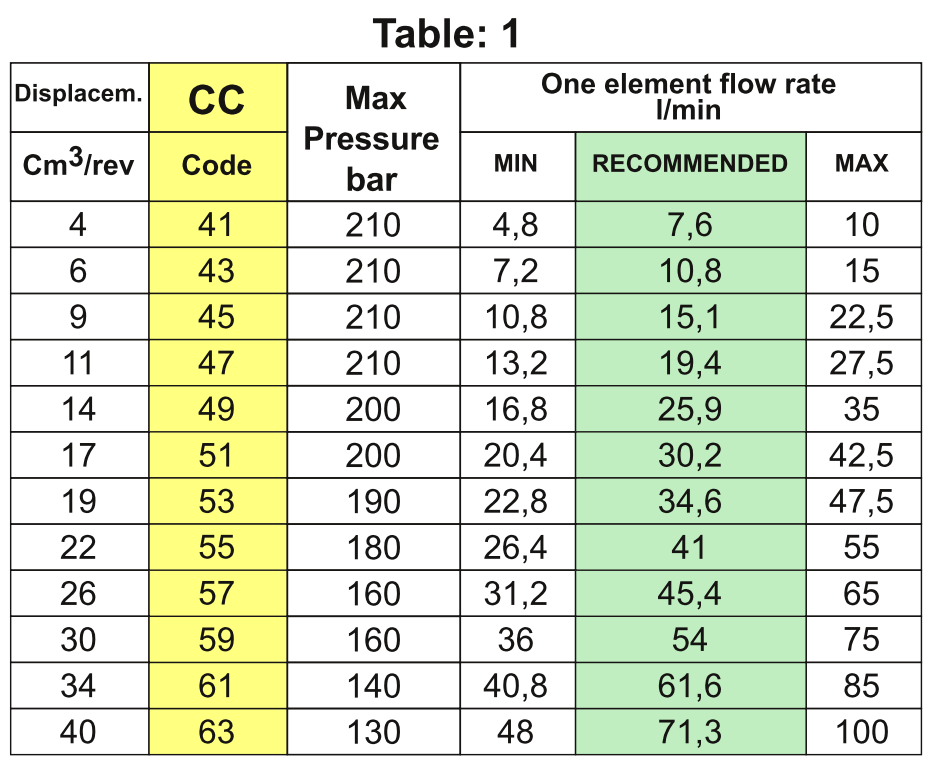

Dans ce cas, le produit est à la limite en gr. 1 et plus central en gr. 2, il est donc plus commode de choisir le groupe supérieur, surtout en présence de pressions de travail importantes.
Dans ce cas, il est donc plus efficace d’utiliser le 11 cc gr. 2.
Maintenant que vous connaissez la cylindrée, vous vous demandez peut-être quel type de diviseur de débit convient le mieux à votre projet. Voici un guide pour choisir le diviseur de débit adapté à vos besoins.
