Nos clients nous contactent souvent pour savoir comment modifier la plage de réglage des soupapes des produits Vivoil qu’ils ont achetés ou qu’ils ont en stock. Dans nos articles, nous avons déjà vu comment fonctionne le réglage des soupapes dans les diviseurs de débit à soupapes multiples et dans les diviseurs de débit à soupape unique. Dans ce guide, cependant, nous examinons comment modifier la plage de réglage de plusieurs composants de la gamme Vivoil : non seulement les diviseurs de débit, mais aussi les pompes et les moteurs hydrauliques qui comprennent des soupapes réglables.
Quand et pourquoi modifier la plage de réglage des soupapes
La modification de la plage de réglage des soupapes est une opération utile dans de nombreuses situations, en particulier lorsque :
1 – Les conditions de fonctionnement ont changé
C’est le cas de ceux qui, après avoir commandé des composants sur la base de certaines conditions de fonctionnement, constatent que celles-ci sont différentes de ce qui avait été estimé ou ont changé au fil du temps. En effet, la plage de réglage de la soupape doit être choisie en fonction de la pression de fonctionnement du diviseur, de la pompe ou du moteur. Par exemple, dans le cas des diviseurs, si l’on estime que le composant fonctionnera à une pression de 100 bar, la soupape devra être réglée au moins 20 bar au-dessus de cette valeur. Dans ce cas, il faudra donc la régler à 120 bar.
2 – Gestion des produits en stock
C’est le cas du distributeur qui stocke un certain nombre de produits Vivoil à adapter en fonction des différents besoins des clients.
Voyons maintenant comment modifier la plage de réglage des soupapes, en fonction du groupe de taille et du produit de la gamme Vivoil.
Les étapes à suivre
La plage de réglage dépend de la résistance du ressort à l’intérieur de la soupape. Pour la modifier, il suffit de remplacer le ressort par un autre de taille différente.
En fonction du type de composant et du groupe de taille auquel il appartient, une procédure spécifique devra être suivie.
Modifier la plage des valves LPA 10 et LPB 10 dans les composants Vivoil du groupe 0
Voici comment modifier la plage des :
- valves LPA 10 utilisées dans les diviseurs de débit RV-0V,
- valves LPB 10, qui sont utilisées dans les diviseurs de débit RV-0S, nos pompes et moteurs du groupe 0 Vivoil.
Vous pouvez effectuer la conversion en regardant cette vidéo et en suivant ces étapes :
Vidéo illustrant les étapes à suivre pour modifier la plage des soupapes LPBA 10 et LPB 10
- Prenez la valve à modifier.
- Dévissez et retirez le capuchon à écrou hexagonal et la rondelle.
- Dévissez également la vis de réglage qui maintient le ressort.
- Gardez tout à portée de main.
- Retirez le ressort.
- Prenez un ressort de taille différente et insérez-le dans la soupape.
- Reprenez la vis de réglage, insérez-la et revissez-la.
- Insérez ensuite à nouveau la rondelle et revissez également le capuchon à écrou hexagonal.
Soupapes LPB 20 et LPS 20 dans les composants Vivoil des groupes 1 et 2
Voici comment modifier la plage de réglage des :
- soupapes LPB 20 utilisées dans nos diviseurs de débit RV-1S et dans les pompes et moteurs des groupes 1 et 2,
- soupapes LPS 20 utilisées dans les diviseurs de débit RV-1V.

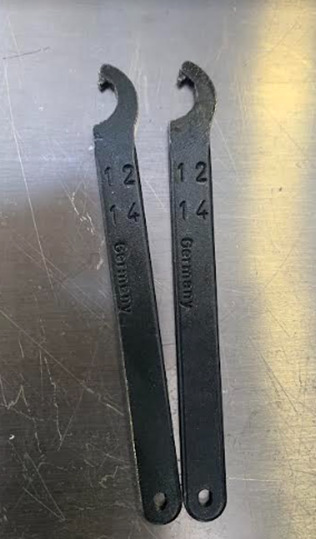

Vous aurez besoin d’une pince, d’un poinçon et de deux clés à fourche à bout rond, que vous trouverez dans les magasins spécialisés. Il est très important de n’utiliser que ce type de clés afin de ne pas endommager la soupape.
Vous pouvez effectuer la conversion en regardant cette vidéo et en suivant ces étapes :
Vidéo illustrant les étapes à suivre pour modifier la plage des soupapes LPB 20 et LPS 20.
- Prenez la valve et insérez-la dans la pince.
- Serrez la pince pour maintenir la valve en place.
- Prenez les clés à bec rond et accrochez-les dans les deux trous situés de chaque côté de la soupape.
- Tournez les clés dans le sens anti-horaire pour dévisser le capuchon.
- À l’aide d’un poinçon ou d’un outil similaire, retirez le ressort situé à l’intérieur de la soupape.
- Prenez le ressort de taille différente et insérez-le dans la soupape.
- Revissez le capuchon à la main.
- Puis terminez le serrage à l’aide des clés à bec rond, en les tournant dans le sens horaire.
- Libérez la valve de la pince.
Soupapes LPA 30 et LPB 30 dans les composants Vivoil du groupe 3
Voici comment modifier la plage de réglage des :
- soupapes LPA 30 utilisées dans nos diviseurs de débit RV-2V,
- soupapes LPB 30 utilisées dans les diviseurs de débit KV-3V et dans nos pompes et moteurs du groupe 3.

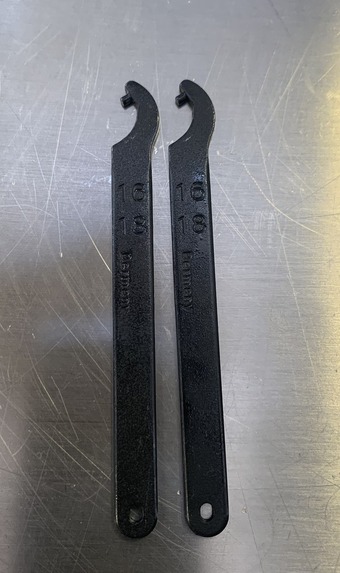

Vous aurez besoin d’une pince et de deux clés à fourche à bec rond, que vous trouverez dans les magasins spécialisés. Nous vous recommandons d’utiliser uniquement ce type de clés afin de ne pas endommager la soupape.
Vous pouvez effectuer la conversion en regardant cette vidéo et en suivant ces étapes :
Vidéo illustrant les étapes à suivre pour modifier la plage des soupapes LPA 30 et LPB 30
- Prenez la soupape et insérez-la dans la pince.
- Serrez la pince pour maintenir la soupape en place.
- Prenez les clés à bec rond et accrochez-les dans les deux trous situés de chaque côté de la soupape.
- Tournez les clés dans le sens anti-horaire pour dévisser le bouchon.
- Retirez le bouchon, puis le bouchon.
- Insérez le bouchon dans le bouchon sans changer sa position et gardez tout à portée de main.
- Retirez le ressort situé à l’intérieur de la soupape à l’aide d’une des clés à bec rond.
- Prenez le ressort de taille différente et insérez-le dans la soupape.
- Réinsérez le bouchon et le capuchon en veillant à conserver la position initiale.
- Revissez manuellement le capuchon.
- Terminez le vissage à l’aide des clés à bec rond en les tournant dans le sens horaire.
- Libérez la soupape de la pince.
Plus de conseils
Le réglage des soupapes est une opération très simple. Chez Vivoil, nous pouvons nous en charger en effectuant un préréglage (dans ce cas, l’offre que nous vous enverrons inclura également le coût de la main-d’œuvre) ou vous pouvez effectuer le réglage vous-même.
Pour le préréglage, nous nous basons sur une valeur estimée fournie par le client, qui peut différer de la pression réelle. C’est pourquoi, en général, nous conseillons à nos clients de modifier le réglage directement sur l’application, afin que tous les éléments qui contribuent à déterminer la pression finale, tels que, par exemple, la taille du tuyau, la résistance du vérin pendant le mouvement et toute autre chute de pression, soient pris en compte.
