Pompe primaire ø22 Standard BRIDE

Pompe hydraulique primaire standard, avec engrenages externes et en aluminium.
C’est un composant du groupe 0.

Caractéristiques et fonctions

Il s’agit d’un élément de pompe multiple à assembler avec d’autres composants du groupe 0.
La bride de ce modèle a un diamètre de 22 mm.
Les éléments sont utiles pour avoir toujours en stock les pièces nécessaires pour composer des pompes multiples en fonction de vos besoins.

Courbes caractéristiques

Télécharger le fichier 9mscc0.pdf ~62 Ko

Données techniques

Cylindrées de 0.16 cm³/tour à 2.28 cm³/tour
Pressions maximales jusqu’à 280 bar
Vitesses de rotation jusqu’à 9000 tours/min

Options disponibles

Viton
Aspiration et refoulement sur le corps ou sur la flasque
Arbres disponibles:
- Arbre parallèle à clavette demi-lune
- Arbre tournevis

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

XT001 – Pompe primaire standard ø22 BRIDE

Images et dessins

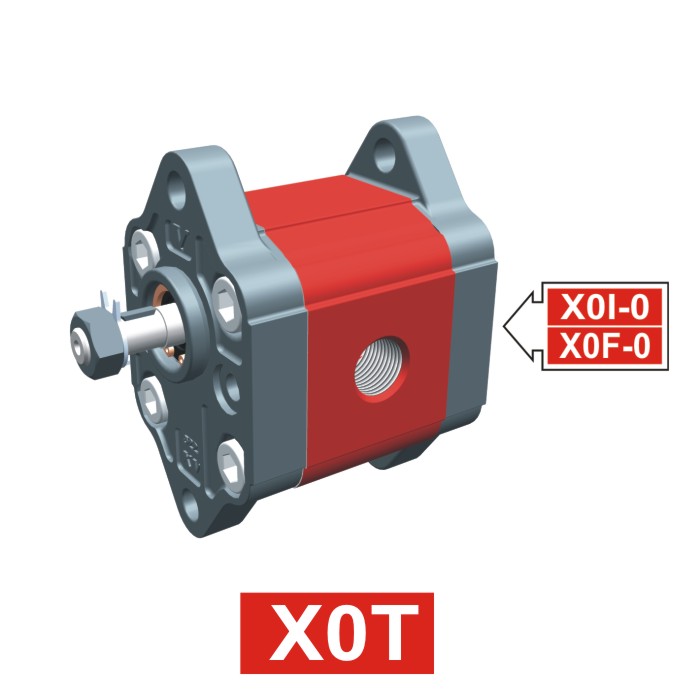

Elemento di Pompa Multipla xt001 del Gruppo 0 di Vivolo Vivoil Oleodinamica

Fiche de données et dessins techniques

Télécharger la fiche de données xt001.pdf (428 Ko)

Modèles 3D en format STEP

Cylindrées cc	Rotation à gauche	Rotation à droite
0.17	X0T0101ABBA651 Ko	X0T0102ABBA649 Ko
0.25	X0T0201ABBA649 Ko	X0T0202ABBA648 Ko
0.45	X0T0401ABBA647 Ko	X0T0402ABBA650 Ko
0.57	X0T0501ABBA649 Ko	X0T0502ABBA647 Ko
0.76	X0T0601ABBA651 Ko	X0T0602ABBA646 Ko
0.98	X0T0701ABBA650 Ko	X0T0702ABBA651 Ko
1.27	X0T0901ABBA644 Ko	X0T0902ABBA651 Ko
1.52	X0T1101ABBA644 Ko	X0T1102ABBA648 Ko
2.30	X0T1301ABBA651 Ko	X0T1302ABBA651 Ko

Pompe primaire ø22 Standard BRIDE – Groupe 0
