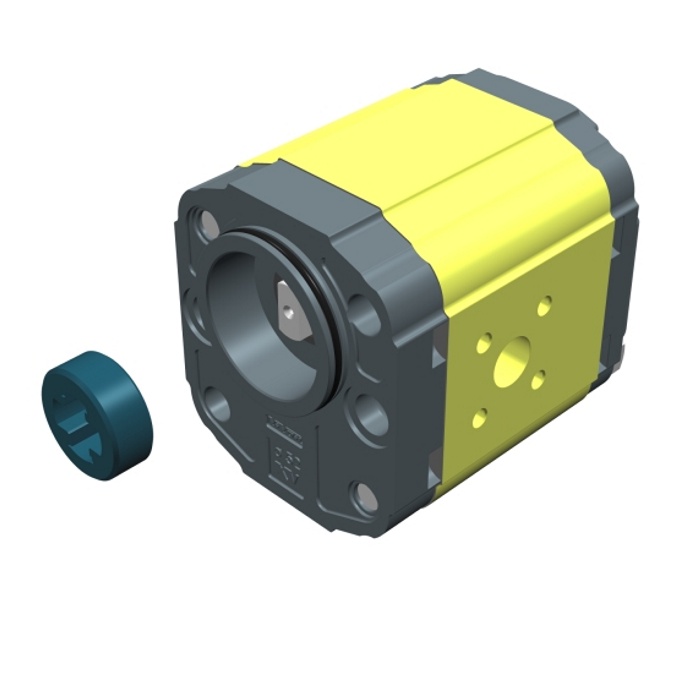

Moteur hydraulique réversible en aluminium avec engrenages externes, standard allemand.
C’est un composant du groupe 2 et du type BH, selon notre classification de produits pour l’application de vis. Dans la figure suivante/adjacente, vous trouverez un diagramme indiquant l’emplacement des trous lisses pour les vis de fixation sur les modèles BH.
Caractéristiques et fonctions
La bride de ce modèle a un diamètre de 52 mm. Les produits réversibles sont utilisés pour certaines applications spéciales et leur sens de rotation est alternativement dans le sens horaire et dans le sens anti-horaire. Par conséquent, si vous recherchez un moteur qui doit fonctionner dans un seul sens de rotation horaire ou anti-horaire (éventuellement à inverser selon vos besoins avant de monter le produit dans l’application), nous vous recommandons nos moteurs hydrauliques unidirectionnels, dont le sens de rotation peut être modifié sans ajouter de composants : allez à la page des moteurs unidirectionnels du groupe 2.
Ce modèle est également disponible avec une bride en fonte.
Données techniques
- Cylindrées de 4.2 cm3/tour à 39.6 cm3/tour
- Pressions maximales jusqu’à 300 bar
- Vitesses de rotation jusqu’à 3500 tours/min
Options disponibles
- Viton
- Aspiration et refoulement sur le corps ou sur la flasque
- Drain interne
- Arbres disponibles:
- Arbre tournevis
- Arbre cannelé
Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.
