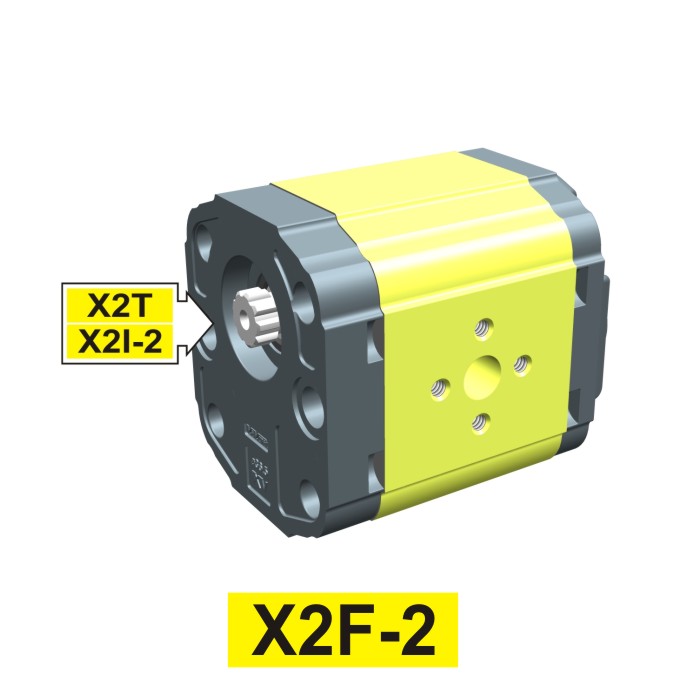

Pompe finale ø36.5 en forme femelle BRIDE

Pompe hydraulique finale en forme, avec engrenages externes et en aluminium.
C’est un composant du groupe 2.

Caractéristiques et fonctions

Il s’agit d’un élément de pompe multiple à assembler avec d’autres composants du groupe 2. La bride de ce modèle a un diamètre de 36,5 mm, est en forme et est du type femelle. Les éléments sont utiles pour avoir toujours en stock les pièces nécessaires pour composer des pompes multiples en fonction de vos besoins.

Ce modèle est également disponible avec une bride en fonte.

Courbes caractéristiques

Télécharger le fichier 9mscc2.pdf ~58 Ko

Données techniques

Cylindrées de 4.2 cm³/tour à 39.6 cm³/tour
Pressions maximales jusqu’à 300 bar
Vitesses de rotation jusqu’à 3500 tours/min

Options disponibles

Viton
Soupape de limitation de pression
Aspiration et refoulement dans le couvercle

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

Cylindrées cc	Rotation à gauche	Rotation à droite
4	X2F4171QOOA886 Ko	X2F4172QOOA887 Ko
6	X2F4371QOOA887 Ko	X2F4371QOOA887 Ko
9	X2F4571QOOA887 Ko	X2F4572QOOA888 Ko
11	X2F4771QOOA888 Ko	X2F4772QOOA886 Ko
14	X2F4971QPOA885 Ko	X2F4972QPOA885 Ko
17	X2F5171QPOA885 Ko	X2F5172QPOA886 Ko
19	X2F5371QPOA888 Ko	X2F5372QPOA883 Ko
22	X2F5571QPOA882 Ko	X2F5572QPOA887 Ko
26	X2F5771QQPA879 Ko	X2F5772QQPA884 Ko
30	X2F5971QQPA888 Ko	X2F5972QQPA883 Ko
34	X2F6171QQPA888 Ko	X2F6172QQPA885 Ko
40	X2F6371QQPA884 Ko	X2F6372QQPA887 Ko
