Pompe finale ø22 en forme femelle BRIDE

SPompe hydraulique finale en forme, avec engrenages externes et en aluminium.
C’est un composant du groupe 0.

Caractéristiques et fonctions

Il s’agit d’un élément de pompe multiple à assembler avec d’autres composants du groupe 0.
La bride de ce modèle a un diamètre de 22 mm, est en forme et est du type femelle. Les éléments sont utiles pour avoir toujours en stock les pièces nécessaires pour composer des pompes multiples en fonction de vos besoins.

Courbes caractéristiques

Télécharger le fichier 9mscc0.pdf ~62 Ko

Données techniques

Cylindrées de 0.16 cm³/tour à 2.28 cm³/tour
Pressions maximales jusqu’à 280 bar
Vitesses de rotation jusqu’à 9000 tours/min

Options disponibles

Viton
Aspiration et refoulement dans le couvercle
Soupape de limitation de pression

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

XF002 – Pompe finale en forme ø22 femelle BRIDE

Images et dessins

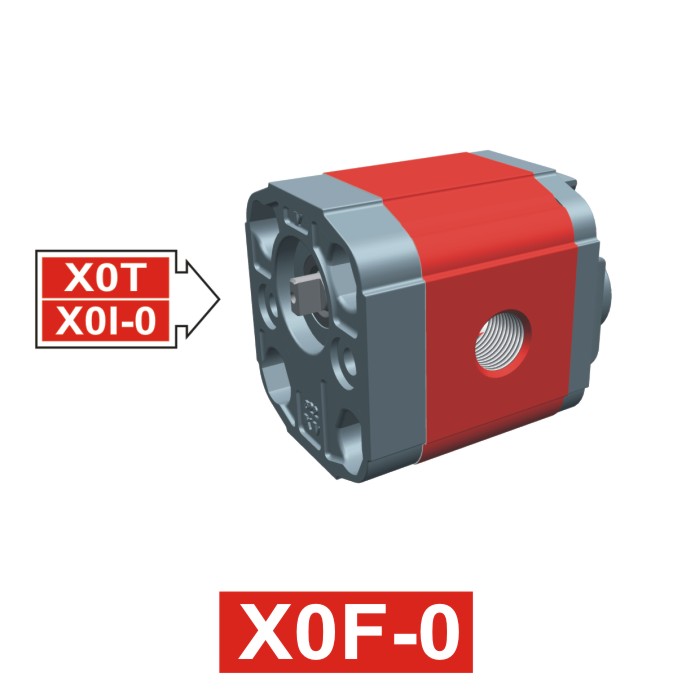

Elemento di Pompa Multipla xf002 del Gruppo 0 di Vivolo Vivoil Oleodinamica

Fiche de données et dessins techniques

Télécharger la fiche de données xf002.pdf (310 Ko)

Modèles 3D en format STEP

Cylindrées cc	Rotation à gauche	Rotation à droite
0.17	X0F0123NBBA721 Ko	X0F0124NBBA720 Ko
0.25	X0F0223NBBA718 Ko	X0F0224NBBA720 Ko
0.45	X0F0423NBBA715 Ko	X0F0424NBBA717 Ko
0.57	X0F0523NBBA717 Ko	X0F0524NBBA721 Ko
0.76	X0F0623NBBA715 Ko	X0F0624NBBA721 Ko
0.98	X0F0723NBBA720 Ko	X0F0724NBBA718 Ko
1.27	X0F0923NBBA723 Ko	X0F0924NBBA720 Ko
1.52	X0F1123NBBA718 Ko	X0F1124NBBA718 Ko
2.30	X0F1323NBBA719 Ko	X0F1324NBBA721 Ko

Pompe finale ø22 en forme femelle BRIDE – Groupe 0
