Diviseur de débit avec soupapes - Groupe 2 • Vivoil

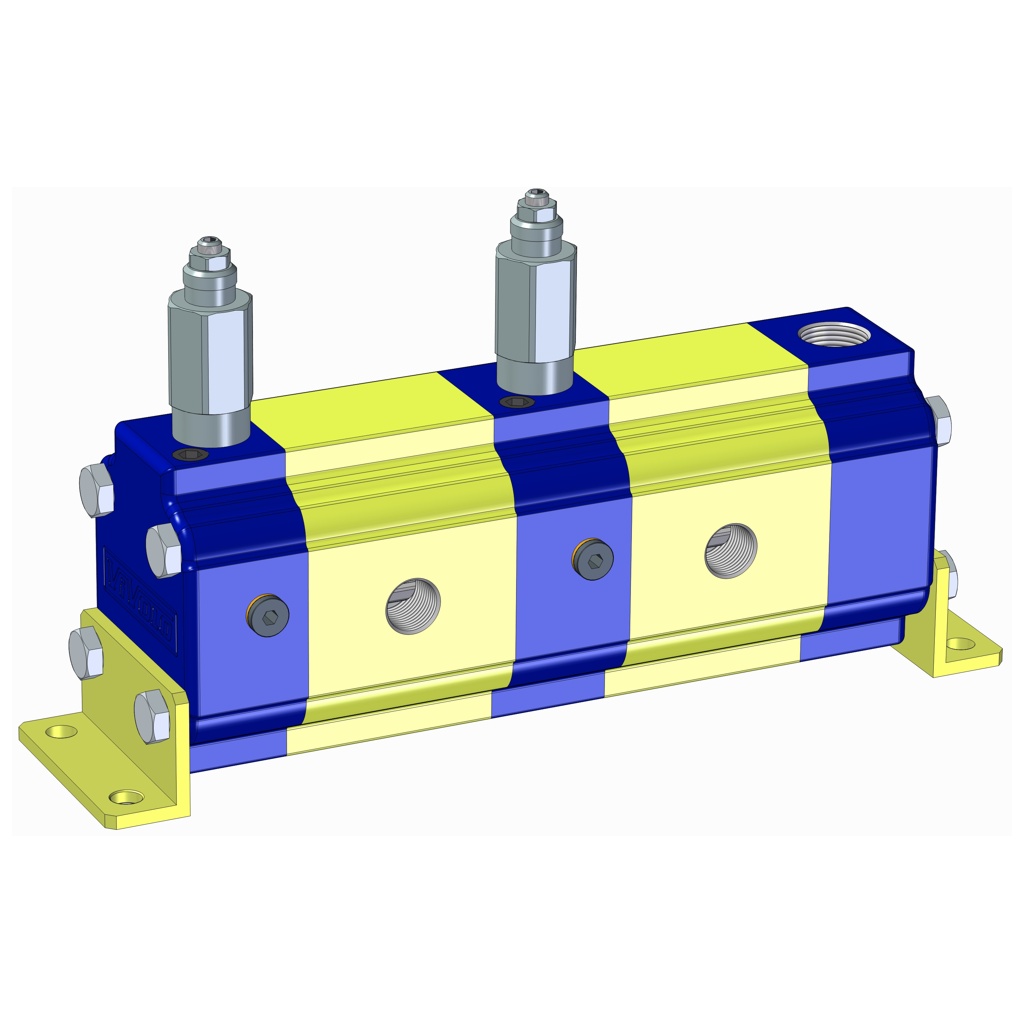

Diviseur de débit en aluminium, avec engrenages externes, avec soupape unique de resynchronisation et soupape anti-cavitation. C’est un composant du groupe 2 de haute précision comme tous les produits de cette catégorie.

Caractéristiques et fonctions

Ce modèle est conçu pour diviser le débit et dispose d’une soupape de unique de resynchronisation et d’une soupape anti-cavitation pour chaque élément individuel, de sorte qu’il permet la resynchronisation à la fois dans le sens de la division du débit et dans le sens de l’unification du débit. Il est également possible de calibrer les soupapes à des pressions différentes pour chaque élément individuel.

Données techniques

Cylindrées de 4.2 cm³/tour à 39.6 cm³/tour
Pressions maximales jusqu’à 210 bar
Vitesses de rotation jusqu’à 2500 tours/min

Options disponibles

Viton

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Remarque : dans le code, nous n’avons pas inséré l’identifiant de la plage de réglage de la soupape, car les soupapes ont toutes des tailles équivalentes.

Demander plus d’informations

Configurations

Cylindrées cc	2 éléments	3 éléments	4 éléments	5 éléments	6 éléments	7 éléments	8 éléments
4	9RV02-41303 Ko	9RV03-41362 Ko	9RV04-41423 Ko	9RV05-41482 Ko	9RV06-41543 Ko	9RV07-41602 Ko	9RV08-41664 Ko
6	9RV02-43303 Ko	9RV03-43362 Ko	9RV04-43423 Ko	9RV05-43481 Ko	9RV06-43542 Ko	9RV07-43601 Ko	9RV08-43664 Ko
9	9RV02-45303 Ko	9RV03-45362 Ko	9RV04-45423 Ko	9RV05-45481 Ko	9RV06-45542 Ko	9RV07-45601 Ko	9RV08-45664 Ko
11	9RV02-47303 Ko	9RV03-47362 Ko	9RV04-47423 Ko	9RV05-47481 Ko	9RV06-47542 Ko	9RV07-47601 Ko	9RV08-47664 Ko
14	9RV02-49303 Ko	9RV03-49362 Ko	9RV04-49423 Ko	9RV05-49481 Ko	9RV06-49543 Ko	9RV07-49602 Ko	9RV08-49664 Ko
17	9RV02-51303 Ko	9RV03-51361 Ko	9RV04-51422 Ko	9RV05-51481 Ko	9RV06-51543 Ko	9RV07-51602 Ko	9RV08-51664 Ko
19	9RV02-53303 Ko	9RV03-53362 Ko	9RV04-53423 Ko	9RV05-53481 Ko	9RV06-53543 Ko	9RV07-53602 Ko	9RV08-53665 Ko
22	9RV02-55303 Ko	9RV03-55361 Ko	9RV04-55422 Ko	9RV05-55481 Ko	9RV06-55543 Ko	9RV07-55602 Ko	9RV08-55664 Ko
26	9RV02-57303 Ko	9RV03-57361 Ko	9RV04-57422 Ko	9RV05-57481 Ko	9RV06-57543 Ko	9RV07-57602 Ko	9RV08-57664 Ko
30	9RV02-59303 Ko	9RV03-59362 Ko	9RV04-59423 Ko	9RV05-59482 Ko	9RV06-59544 Ko	9RV07-59603 Ko	9RV08-59665 Ko
34	9RV02-61303 Ko	9RV03-61361 Ko	9RV04-61422 Ko	9RV05-61480 Ko	9RV06-61541 Ko	9RV07-61600 Ko	9RV08-61662 Ko
40	9RV02-63303 Ko	9RV03-63362 Ko	9RV04-63423 Ko	9RV05-63483 Ko	9RV06-63544 Ko	9RV07-63603 Ko	9RV08-63666 Ko

Cylindrées cc

2 éléments

3 éléments

4 éléments

5 éléments

6 éléments

7 éléments

8 éléments

9RV02-41303 Ko

9RV03-41362 Ko

9RV04-41423 Ko

9RV05-41482 Ko
