Flow Divider Without Valves (Group 0) • Vivoil

Diviseur de débit en aluminium, avec engrenages externes, sans soupape.
C’est un composant du groupe 0, de haute précision comme tous les produits de cette catégorie.

Caractéristiques et fonctions

Ce modèle est conçu pour diviser le débit et constitue la version standard des diviseurs de débit du groupe0. En raison de l’absence de soupapes, il ne prévoit pas de resynchronisation.

Courbes caractéristiques

Télécharger le fichier rvcc01-en-vivoil.pdf ~242 Ko

Données techniques

Cylindrées de 0.16 cm³/tour à 2.28 cm³/tour
Pressions maximales jusqu’à 210 bar
Vitesses de rotation jusqu’à 7500 tours/min

Options disponibles

Viton

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

RV-0D - DIVISEURS DE DÉBIT SANS SOUPAPE

Images et dessins

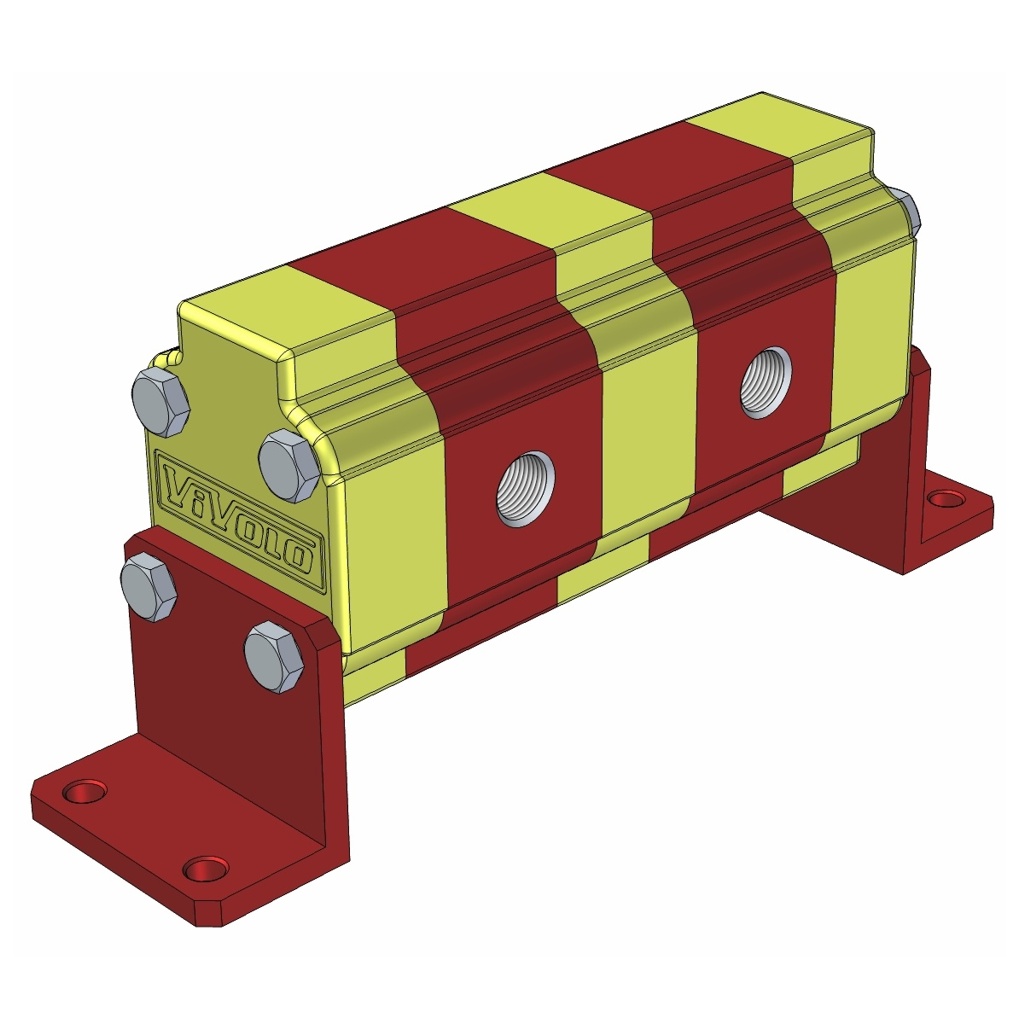

Divisore di Flusso rd001 del Gruppo 0 di Vivolo Vivoil Oleodinamica

Fiche de données et dessins techniques

Télécharger la fiche de données rv0d.pdf (337 Ko)

Modèles 3D en format STEP

Cylindrées cc	2 éléments	3 éléments	4 éléments	5 éléments	6 éléments	7 éléments	8 éléments
0.17	9RD0201242 Ko	9RD0301266 Ko	9RD0401292 Ko	9RD0501314 Ko	9RD0601339 Ko	9RD0701365 Ko	9RD0801388 Ko
0.25	9RD0202242 Ko	9RD0302266 Ko	9RD0402292 Ko	9RD0502314 Ko	9RD0602339 Ko	9RD0702365 Ko	9RD0802388 Ko
0.45	9RD0204242 Ko	9RD0304266 Ko	9RD0404292 Ko	9RD0504315 Ko	9RD0604340 Ko	9RD0704366 Ko	9RD0804389 Ko
0.57	9RD0205242 Ko	9RD0305266 Ko	9RD0405292 Ko	9RD0505315 Ko	9RD0605340 Ko	9RD0705366 Ko	9RD0805389 Ko
0.76	9RD0206242 Ko	9RD0306266 Ko	9RD0406292 Ko	9RD0506315 Ko	9RD0606340 Ko	9RD0706366 Ko	9RD0806389 Ko
0.98	9RD0207242 Ko	9RD0307266 Ko	9RD0407292 Ko	9RD0507315 Ko	9RD0607340 Ko	9RD0707366 Ko	9RD0807389 Ko
1.27	9RD0209242 Ko	9RD0309266 Ko	9RD0409292 Ko	9RD0509314 Ko	9RD0511314 Ko	9RD0611339 Ko	9RD0809388 Ko
1.52	9RD0211242 Ko	9RD0311266 Ko	9RD0411292 Ko	9RD0511314 Ko	9RD0611339 Ko	9RD0711365 Ko	9RD0811388 Ko
2.30	9RD0213242 Ko	9RD0313266 Ko	9RD0413292 Ko	9RD0513314 Ko	9RD0613339 Ko	9RD0713365 Ko	9RD0813388 Ko

Diviseur de débit sans soupape – Groupe 0
