Diviseur de débit auto-compensé MIA-FD

Diviseur de débit auto-compensé en aluminium, avec engrenages externes. C’est un composant du groupe 1 de très haute précision. En général, il n’est pas nécessaire d’utiliser une soupape unique de resynchronisation avec ce produit, mais vous pouvez toujours l’installer ultérieurement à l’aide des interfaces CETOP.

MIA-FD, qui signifie Manifold Instantaneous Auto-compensating Flow Divider, est la nouvelle génération de diviseurs car, bien qu’il s’agisse toujours d’un diviseur de débit à engrenages, il est capable de compenser les différences de pression (charges) des actionneurs. Nous l’avons conçu pour distribuer et alimenter les différentes branches des circuits avec des débits constants et indépendants. Il est très utile pour soulever des objets de poids différents, en les maintenant alignés. Par exemple, MIA-FD est utilisé pour maintenir les plateformes en ligne pour le levage d’animaux et de camions.

Configurations

Il existe deux configurations, MVA ou MVE

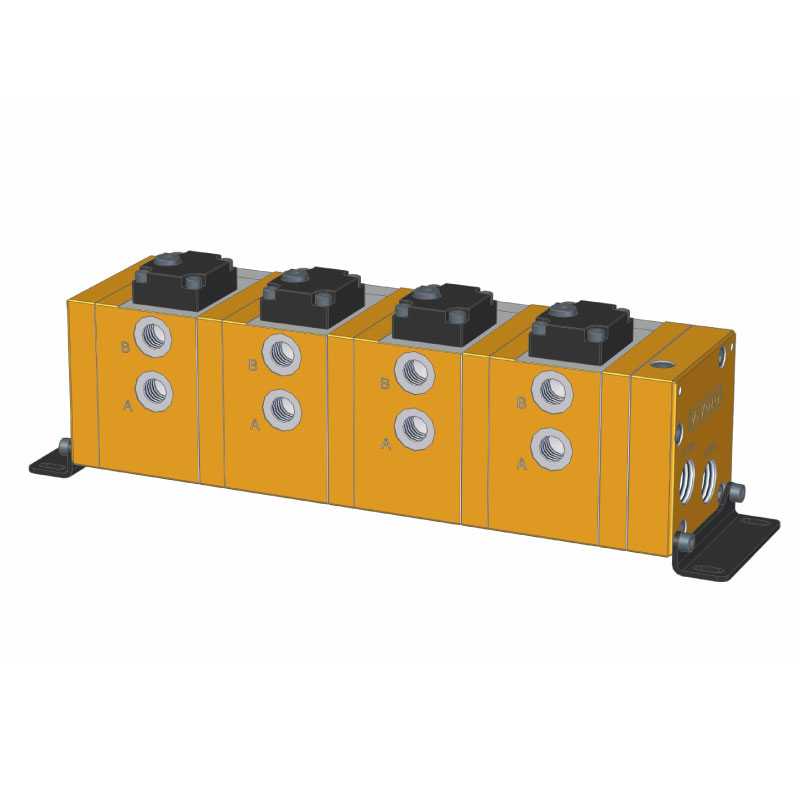

MVA – diviseur de débit standard

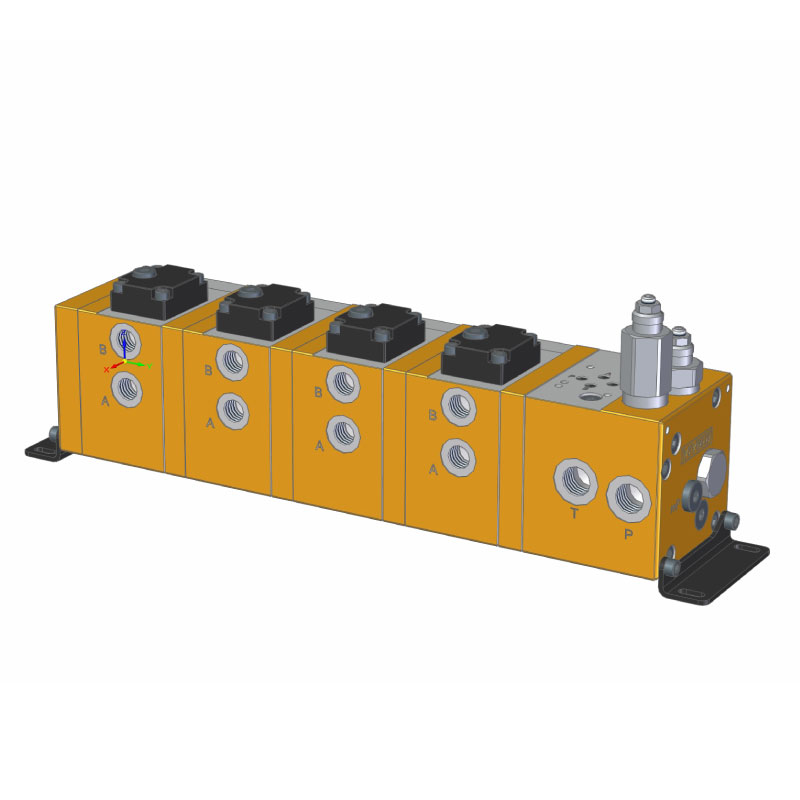

MVE – diviseur de débit avec connexion de commande (jusqu’à 50 l/min) qui comprend
- soupape de limitation de pression
- soupape de débit et réglage unidirectionnel du débit pour diriger la phase de réunification

Données techniques

Cylindrées de 0,91 cm3/tour à 9,88 cm3/tour
Pressions maximales jusqu’à 250 bar
Vitesses de rotation jusqu’à 6500 tours/min

Courbes caractéristiques

Télécharger le fichier rvcc01-en-vivoil.pdf ~242 Ko

Caractéristiques et fonctions

1. Il est précis, avec une précision de 1,5 % pour une différence de pression entre les actionneurs allant jusqu’à 170 bars.

Nous avons inséré un système d’auto-compensation dans le diviseur, de sorte que la division du débit n’est pas affectée par les différences de pression entre les éléments. Nous avons également redessiné tous les composants afin de réduire les tolérances de fabrication et d’obtenir une plus grande uniformité entre les éléments.

2. Il est modulaire et extensible, et ne nécessite aucun type d’ajustement.

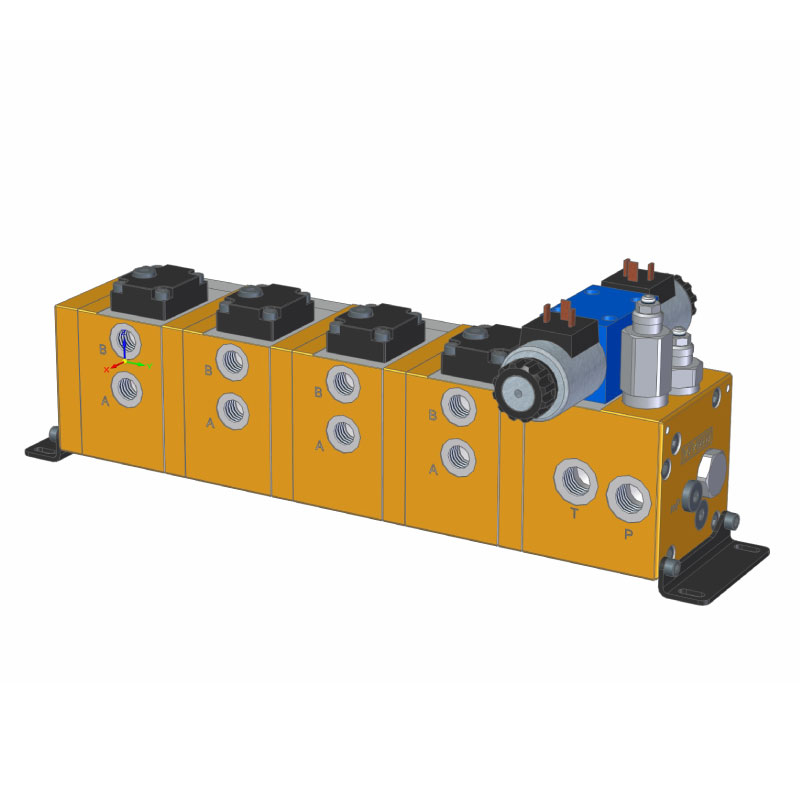

Chaque élément MIA-FD est une unité unique et indépendante, à laquelle il est possible d’ajouter ou de retirer des soupapes et des commandes. Nous avons perfectionné ce modèle en insérant des raccords CETOP qui permettent d’utiliser le diviseur de débit comme un système de collecteurs. En effet, à chaque élément peuvent être ajoutées des soupapes et d’autres éléments modulaires avec CETOP NG6 , ISO 4401-03-02-0- 05. Les éléments individuels, assemblés, forment un véritable collecteur compact, facile à installer.

3. Il présente plusieurs configurations et est facile à installer

Demander plus d’informations

Configurations

Cylindrées cc	2 éléments	3 éléments	4 éléments	5 éléments	6 éléments
0.9	MVA0216391 Ko	MVA0316483 Ko	MVA0416569 Ko	MVA0516657 Ko	MVA0616751 Ko
1.2	MVA0217391 Ko	MVA0317482 Ko	MVA0417568 Ko	MVA0517656 Ko	MVA0617751 Ko
1.7	MVA0218391 Ko	MVA0318482 Ko	MVA0418568 Ko	MVA0518656 Ko	MVA0618751 Ko
2.2	MVA0220391 Ko	MVA0320482 Ko	MVA0420568 Ko	MVA0520656 Ko	MVA0620750 Ko
2.6	MVA0221390 Ko	MVA0321481 Ko	MVA0421567 Ko	MVA0521656 Ko	MVA0621750 Ko
3.2	MVA0223390 Ko	MVA0323481 Ko	MVA0423567 Ko	MVA0523656 Ko	MVA0623750 Ko
3.8	MVA0225390 Ko	MVA0325481 Ko	MVA0425567 Ko	MVA0525656 Ko	MVA0625750 Ko
4.3	MVA0227390 Ko	MVA0327481 Ko	MVA0427567 Ko	MVA0527655 Ko	MVA0627750 Ko
4.9	MVA0229390 Ko	MVA0329481 Ko	MVA0429568 Ko	MVA0529655 Ko	MVA0629750 Ko
5.9	MVA0231391 Ko	MVA0331481 Ko	MVA0431567 Ko	MVA0531655 Ko	MVA0631750 Ko
6.5	MVA0232390 Ko	MVA0332481 Ko	MVA0432568 Ko	MVA0532655 Ko	MVA0632750 Ko
7.8	MVA0234390 Ko	MVA0334481 Ko	MVA0434568 Ko	MVA0534655 Ko	MVA0634750 Ko
9.8	MVA0236390 Ko	MVA0336481 Ko	MVA0436567 Ko	MVA0536656 Ko	MVA0636750 Ko

Cylindrées cc

2 éléments

3 éléments

4 éléments

5 éléments

6 éléments

0.9

MVA0216391 Ko

MVA0316483 Ko

MVA0416569 Ko

MVA0516657 Ko

MVA0616751 Ko

1.2

MVA0217391 Ko

MVA0317482 Ko

MVA0417568 Ko

MVA0517656 Ko

MVA0617751 Ko

1.7

MVA0218391 Ko

MVA0318482 Ko

MVA0418568 Ko

MVA0518656 Ko

MVA0618751 Ko

2.2

MVA0220391 Ko

MVA0320482 Ko

MVA0420568 Ko

MVA0520656 Ko

MVA0620750 Ko

2.6

MVA0221390 Ko

MVA0321481 Ko

MVA0421567 Ko

MVA0521656 Ko

MVA0621750 Ko

3.2

MVA0223390 Ko

MVA0323481 Ko

MVA0423567 Ko

MVA0523656 Ko

MVA0623750 Ko

3.8

MVA0225390 Ko

MVA0325481 Ko

MVA0425567 Ko

MVA0525656 Ko

MVA0625750 Ko

4.3

MVA0227390 Ko

MVA0327481 Ko

MVA0427567 Ko

MVA0527655 Ko

MVA0627750 Ko

4.9

MVA0229390 Ko

MVA0329481 Ko

MVA0429568 Ko

MVA0529655 Ko

MVA0629750 Ko

5.9

MVA0231391 Ko

MVA0331481 Ko

MVA0431567 Ko

MVA0531655 Ko

MVA0631750 Ko

6.5

MVA0232390 Ko

MVA0332481 Ko

MVA0432568 Ko

MVA0532655 Ko

MVA0632750 Ko

7.8

MVA0234390 Ko

MVA0334481 Ko

MVA0434568 Ko

MVA0534655 Ko

MVA0634750 Ko

9.8

MVA0236390 Ko

MVA0336481 Ko

MVA0436567 Ko

MVA0536656 Ko

MVA0636750 Ko

Cylindrées cc	2 éléments	3 éléments	4 éléments	5 éléments	6 éléments
0.9	MVE02_16461 Ko	MVE03_16551 Ko	MVE04_16640 Ko	MVE05_16727 Ko	MVE06_16819 Ko
1.2	MVE02_17461 Ko	MVE03_17550 Ko	MVE04_17640 Ko	MVE05_17727 Ko	MVE06_17819 Ko
1.7	MVE02_18461 Ko	MVE03_18551 Ko	MVE04_18640 Ko	MVE05_18727 Ko	MVE06_18819 Ko
2.2	MVE02_20460 Ko	MVE03_20550 Ko	MVE04_20639 Ko	MVE05_20726 Ko	MVE06_20819 Ko
2.6	MVE02_21460 Ko	MVE03_21550 Ko	MVE04_21639 Ko	MVE05_21726 Ko	MVE06_21818 Ko
3.2	MVE02_23459 Ko	MVE03_23550 Ko	MVE04_23639 Ko	MVE05_23726 Ko	MVE06_23818 Ko
3.8	MVE02_25460 Ko	MVE03_25550 Ko	MVE04_25639 Ko	MVE05_25726 Ko	MVE06_25820 Ko
4.3	MVE02_27460 Ko	MVE03_27550 Ko	MVE04_27639 Ko	MVE05_27726 Ko	MVE06_27818 Ko
4.9	MVE02_29461 Ko	MVE03_29550 Ko	MVE04_29639 Ko	MVE05_29726 Ko	MVE06_29818 Ko
5.9	MVE02_31462 Ko	MVE03_31550 Ko	MVE04_31639 Ko	MVE05_31726 Ko	MVE06_31819 Ko
6.5	MVE02_32461 Ko	MVE03_32550 Ko	MVE04_32639 Ko	MVE05_32726 Ko	MVE06_32820 Ko
7.8	MVE02_34461 Ko	MVE03_34550 Ko	MVE04_34639 Ko	MVE05_34726 Ko	MVE06_34820 Ko
9.8	MVE02_36460 Ko	MVE03_36550 Ko	MVE04_36639 Ko	MVE05_36727 Ko	MVE06_36819 Ko

Cylindrées cc

2 éléments

3 éléments

4 éléments

5 éléments

6 éléments

0.9

MVE02_16461 Ko

MVE03_16551 Ko

MVE04_16640 Ko

MVE05_16727 Ko

MVE06_16819 Ko
