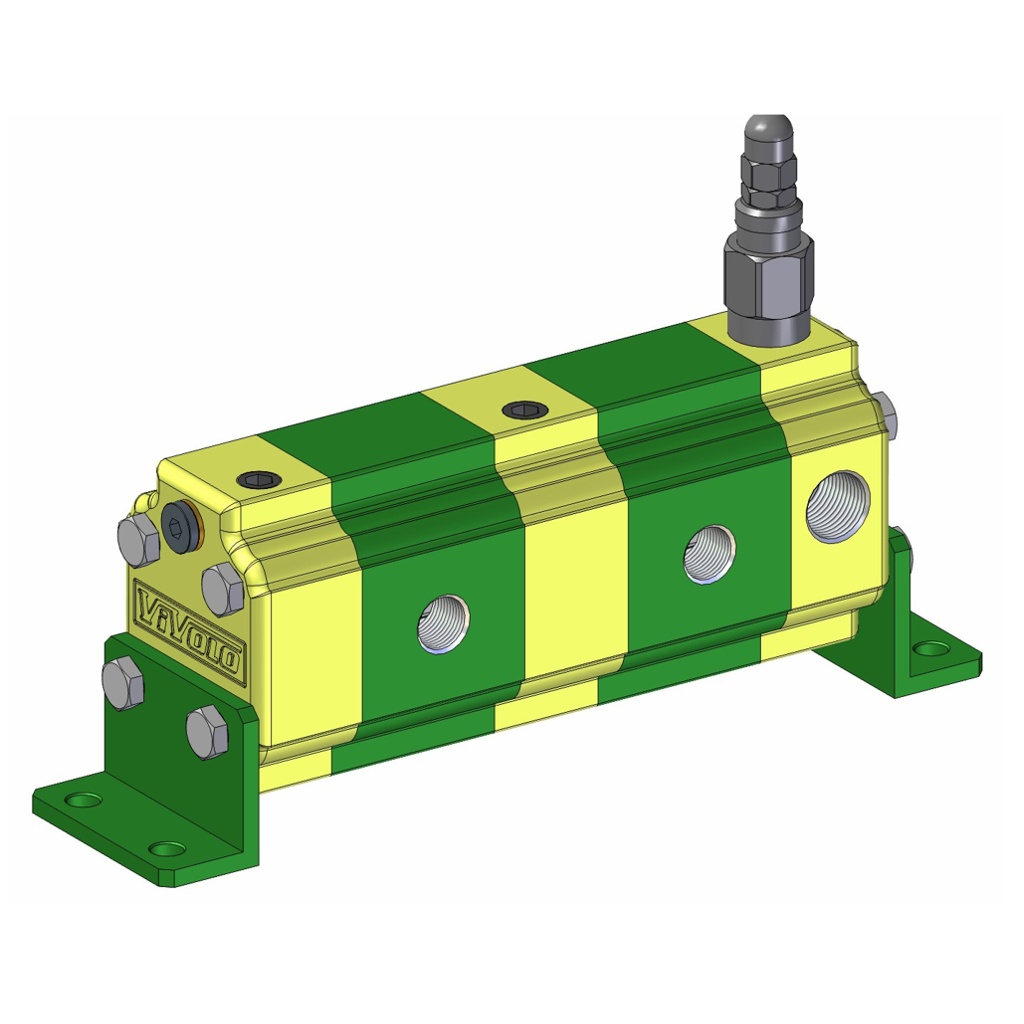

Flow Divider Single Valve - Group 1

Flow divider in aluminium, and with external gears and single relief valve.
C’est un composant du groupe 1, de haute précision comme tous les produits de cette catégorie.

Caractéristiques et fonctions

Ce modèle est conçu pour diviser le débit, and has a single relief valve, common to all elements, which allows the error reset, but only in the direction of flow division.

Courbes caractéristiques

Télécharger le fichier rvcc01-en-vivoil.pdf ~242 Ko

Données techniques

Cylindrées de 0.91 cm³/tour à 9.88 cm³/tour
Pressions maximales jusqu’à 210 bar
Vitesses de rotation jusqu’à 6500 tours/min

Options disponibles

Viton

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.
Please note: in the code, we haven’t inserted the identifier of the valve adjustment range, because the valves have all equivalent sizes.

Demander plus d’informations

Configurations

Cylindrées cc	2 elements	3 elements	4 elements	5 elements	6 elements	7 elements	8 elements
0.9	9RS02-16357 Ko	9RS03-16392 Ko	9RS04-16431 Ko	9RS05-16469 Ko	9RS06-16511 Ko	9RS07-16549 Ko	9RS08-16590 Ko
1.2	9RS02-17357 Ko	9RS03-17392 Ko	9RS04-17431 Ko	9RS05-17469 Ko	9RS06-17511 Ko	9RS07-17549 Ko	9RS08-17590 Ko
1.7	9RS02-18357 Ko	9RS03-18392 Ko	9RS04-18431 Ko	9RS05-18469 Ko	9RS06-18511 Ko	9RS07-18549 Ko	9RS08-18590 Ko
2.2	9RS02-20357 Ko	9RS03-20392 Ko	9RS04-20432 Ko	9RS05-20469 Ko	9RS06-20511 Ko	9RS07-20549 Ko	9RS08-20591 Ko
2.6	9RS02-21357 Ko	9RS03-21392 Ko	9RS04-21431 Ko	9RS05-21469 Ko	9RS06-21511 Ko	9RS07-21549 Ko	9RS08-21591 Ko
3.2	9RS02-23357 Ko	9RS03-23392 Ko	9RS04-23431 Ko	9RS05-23469 Ko	9RS06-23511 Ko	9RS07-23549 Ko	9RS08-23590 Ko
3.8	9RS02-25357 Ko	9RS03-25392 Ko	9RS04-25431 Ko	9RS05-25469 Ko	9RS06-25511 Ko	9RS07-25549 Ko	9RS08-25589 Ko
4.3	9RS02-27357 Ko	9RS03-27392 Ko	9RS04-27432 Ko	9RS05-27469 Ko	9RS06-27511 Ko	9RS07-27549 Ko	9RS08-27591 Ko
4.9	9RS02-29357 Ko	9RS03-29392 Ko	9RS04-29431 Ko	9RS05-29469 Ko	9RS06-29511 Ko	9RS07-29549 Ko	9RS08-29591 Ko
5.9	9RS02-31357 Ko	9RS03-31392 Ko	9RS04-31431 Ko	9RS05-31469 Ko	9RS06-31511 Ko	9RS07-31549 Ko	9RS08-31590 Ko
6.5	9RS02-32357 Ko	9RS03-32392 Ko	9RS04-32431 Ko	9RS05-32469 Ko	9RS06-32511 Ko	9RS07-32549 Ko	9RS08-32591 Ko
7.8	9RS02-34357 Ko	9RS03-34392 Ko	9RS04-34431 Ko	9RS05-34469 Ko	9RS06-34511 Ko	9RS07-34549 Ko	9RS08-34590 Ko
9.8	9RS02-36357 Ko	9RS03-36392 Ko	9RS04-36431 Ko	9RS05-36469 Ko	9RS06-36511 Ko	9RS07-36549 Ko	9RS08-36590 Ko
