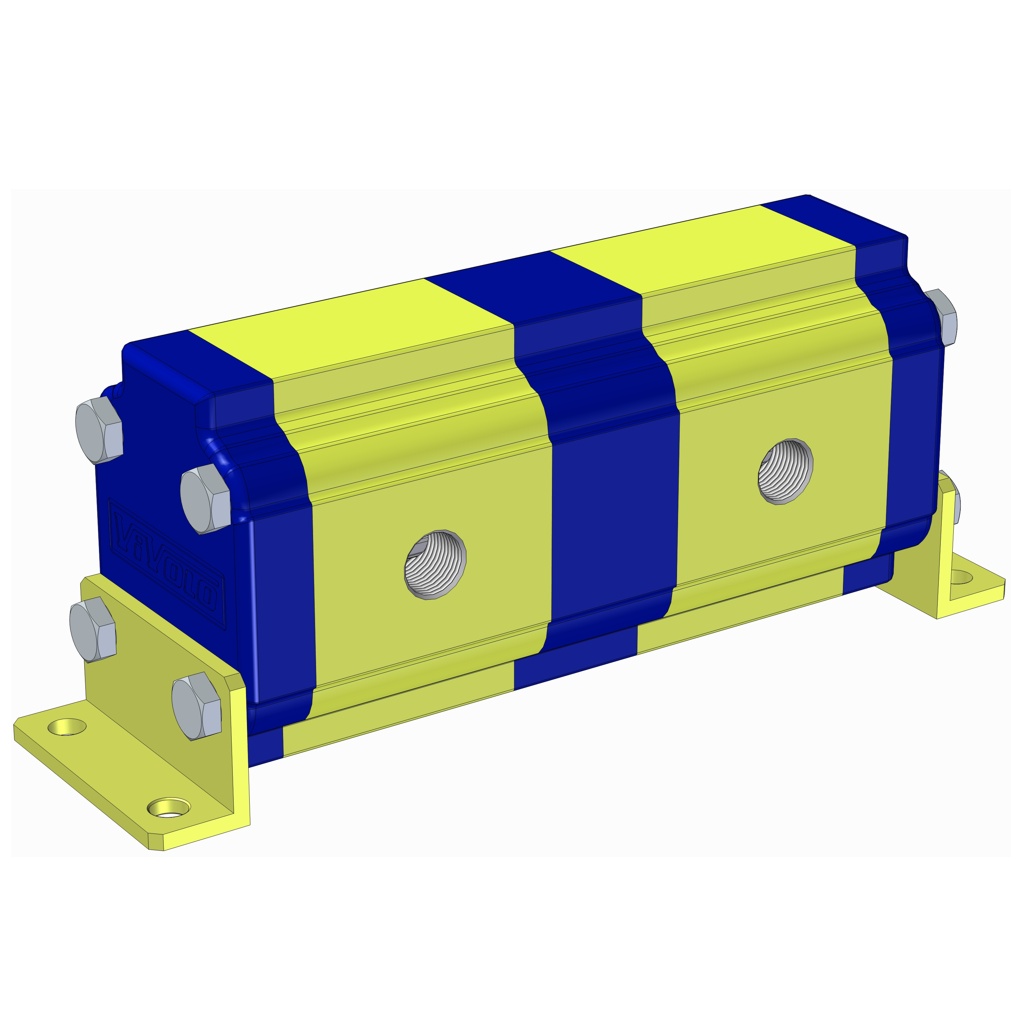

Flow Divider Without Valves (Group 2)

Flow divider in aluminium, and with external gears, without valves. C’est un composant du groupe 2, de haute précision comme tous les produits de cette catégorie.

Caractéristiques et fonctions

Ce modèle est conçu pour diviser le débit and is the standard version of the flow dividers of group 2. Due to the absence of valves, does not provide for the error reset.

Données techniques

Cylindrées de 4.2 cm³/tour à 39.6 cm³/tour
Pressions maximales jusqu’à 210 bar
Vitesses de rotation jusqu’à 2500 tours/min

Options disponibles

Viton
External shaft

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

Cylindrées cc	2 elements	3 elements	4 elements	5 elements	6 elements	7 elements	8 elements
4	9RD0241232 Ko	9RD0341254 Ko	9RD0441279 Ko	9RD0541305 Ko	9RD0641330 Ko	9RD0741355 Ko	9RD0841378 Ko
6	9RD0243232 Ko	9RD0343254 Ko	9RD0443279 Ko	9RD0543305 Ko	9RD0643330 Ko	9RD0743355 Ko	9RD0843378 Ko
9	9RD0245232 Ko	9RD0345254 Ko	9RD0445279 Ko	9RD0545305 Ko	9RD0645330 Ko	9RD0745355 Ko	9RD0845378 Ko
11	9RD0247232 Ko	9RD0347254 Ko	9RD0447279 Ko	9RD0547305 Ko	9RD0647330 Ko	9RD0747355 Ko	9RD0847378 Ko
14	9RD0249232 Ko	9RD0349254 Ko	9RD0449279 Ko	9RD0549305 Ko	9RD0649330 Ko	9RD0749355 Ko	9RD0849378 Ko
17	9RD0251232 Ko	9RD0351254 Ko	9RD0451279 Ko	9RD0551305 Ko	9RD0651330 Ko	9RD0751355 Ko	9RD0851378 Ko
19	9RD0253232 Ko	9RD0353254 Ko	9RD0453279 Ko	9RD0553305 Ko	9RD0653330 Ko	9RD0753355 Ko	9RD0853378 Ko
22	9RD0255232 Ko	9RD0355254 Ko	9RD0455279 Ko	9RD0555305 Ko	9RD0655330 Ko	9RD0755355 Ko	9RD0855378 Ko
26	9RD0257232 Ko	9RD0357254 Ko	9RD0457279 Ko	9RD0557305 Ko	9RD0657330 Ko	9RD0757355 Ko	9RD0857378 Ko
30	9RD0259232 Ko	9RD0359254 Ko	9RD0459280 Ko	9RD0559305 Ko	9RD0659330 Ko	9RD0759355 Ko	9RD0859378 Ko
34	9RD0261232 Ko	9RD0361254 Ko	9RD0461279 Ko	9RD0561306 Ko	9RD0661330 Ko	9RD0761355 Ko	9RD0861377 Ko
40	9RD0263232 Ko	9RD0363254 Ko	9RD0463279 Ko	9RD0563305 Ko	9RD0663330 Ko	9RD0763355 Ko	9RD0863378 Ko
