Los divisores de caudal hidráulicos son componentes hidráulicos de muy alta precisión que divide el aceite en una proporción predefinida, que puede ser el mismo para todas las secciones o diferente. Esta función es debido a engranajes en series, capaces de dividir el flujo de entrada de aceite en muchos flujos, con el mismo radio o diferente.
Debido a estas características, los divisores de caudal pueden además ser usados para 3 funciones principales:
- dividir el flujo del aceite
- combinar el flujo, que se usa para unir los caudales
- multiplicar la presión

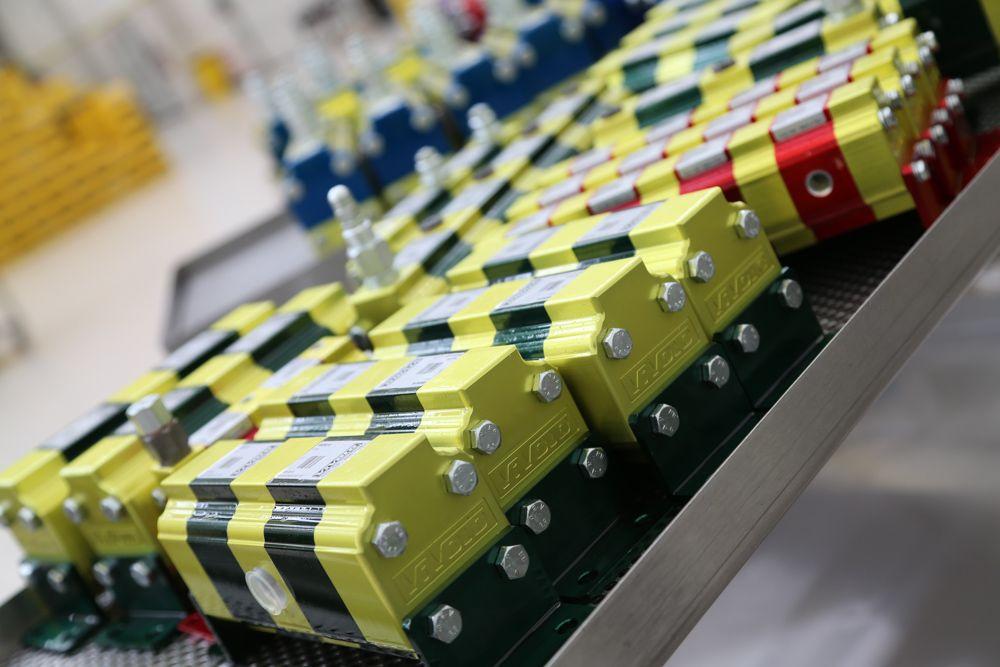

Los divisores de caudal Vivoil están disponibles en 4 modelos:
- sin válvulas
- con válvula única de refase
- con válvulas múltiples de refase y de anticavitación
- divisor de caudal autocompensado MIA-FD
Entendiendo las diferentes características de cada tipo es el primer paso para poder escoger el divisor de caudal que mejor se adapte a tu proyecto.
1- Divisores de caudal sin válvulas
Los divisores de caudal sin válvulas pueden ser usados para todas las tres funciones mencionadas, como: dividir el caudal, combinar caudales y multiplicar la presión.
Sugerimos esta selección si la aplicación no tiene frecuencias de altos movimientos que divide el aceite en una proporción predefinida (algunos ciclos).

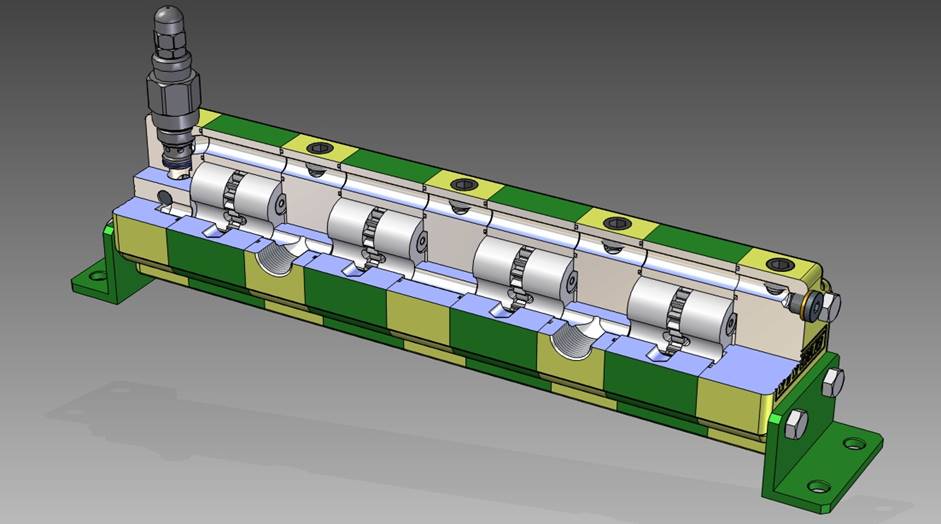

2- Divisores de caudal con válvula única de refase
Los divisores con una sola válvula también pueden ser utilizados para dividir o combinar el caudal y multiplicar la presión pero, a diferencia de aquella con múltiples válvulas, estas son más fáciles de configurar. De hecho es suficiente ajustar la presión de la única válvula presente en el componente para configurar todos los elementos. Con este tipo de divisor, el error se resetea a cero en cada final de carrera solo en una dirección.

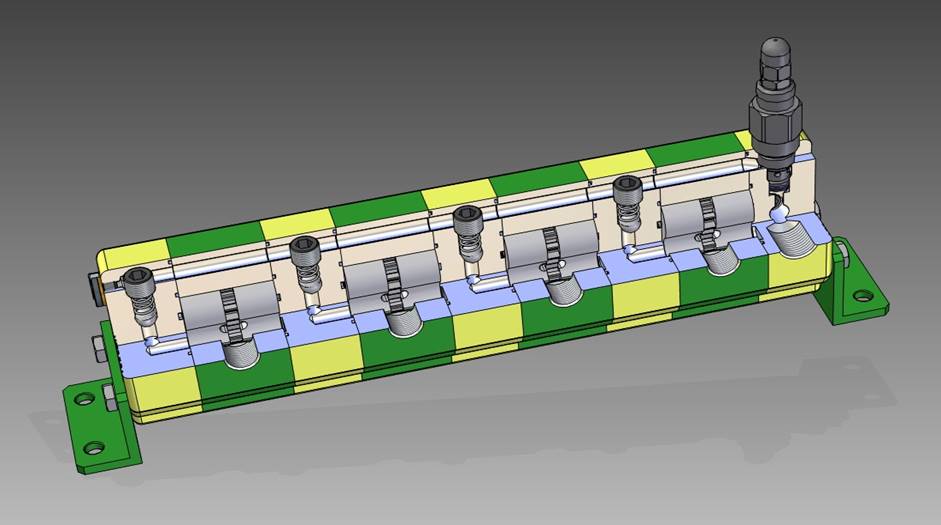

3- Divisor de caudal con válvulas de corrección de fase y anticavitación
A diferencia del modelo que acabamos de ver, este tipo de divisor tiene la válvula de fase y la válvula anticavitación en cada sección, y que el error es reseteado en ambas direcciones. Es adecuado para todas las tres funciones típicas del divisor de caudal.
4- Divisor de caudal autocompensado MIA-FD
MIA-FD, acrónimo de Manifold Instantaneous Auto-compensated Flow Divider, es nuestra nueva generación de divisores. Ha sido diseñado para dividir y alimentar las diferentes secciones con caudales constantes e independientes.
Es un producto innovador ya que, además del sistema normal de división de engranajes, está compensado por presión, así que permite gestionar las diferentes cargas en cilindros mientras se mantiene la mejor división, incluso en condiciones de grandes diferencias de presión.
A diferencia de otros divisores que producimos, el MIA-FD no puede ser utilizado como multiplicador de presión.
Actualmente está disponible solo para el grupo 1 y es caracterizado por el continuo realineamiento de los caudales. Como resultado el error es continuamente eliminado.
Además, está preconfigurado con bridas CETOP 3 que permiten la instalación de 2 o 3 válvulas que permiten personalizar su funcionalidad. Así que no es solo un divisor de caudal compensado, sino también un distribuidor real.
Cómo escoger el modelo más adecuado para ti en 3 pasos
Para elegir el divisor de caudal hidráulico que mejor se adapte a tu proyecto, solo tienes que seguir los siguientes 3 pasos:
1- Decidir qué capacidad deseas dividir y a continuación definir la cilindrada
Para escoger el divisor de caudal hidráulico para tu proyecto, debes primer definir la cilindrada de cada sección usando esta fórmula:
capacidad de cada elemento = caudal total de entrada / número de secciones
y luego definir la cilindrada con este simple cálculo:
cilindrada = capacidad de cada sección / 2000
O incluso mejor, puedes identificar la cilindrada que necesites usando las tablas en nuestros catálogos técnicos tomando en cuenta las sugerencias de los caudales mostrados.
2- Escoge el grupo dimensional
Ahora que sabes que cilindrada necesitas, revisa si es compatible con la presión que quieres alcanzar e identifica el grupo dimensional que se adapte a tu necesidad.
Nuestros divisores de caudal están disponibles en cuatro grupos dimensionales:
- grupo 0: cilindradas de 0.16 cm3 / rev – 2.28 cm3 / rev, presión máxima de hasta 210 bar.
- grupo 1: cilindradas de 0.91 cm3 / rev – 9.88 cm3 / rev, presión máxima de hasta 220 bar. Para el divisor de caudal MIA-FD la presión máxima es de 250 bar.
- grupo 2: cilindradas de 4.2 cm3 / rev – 39.6 cm3 / rev, presión máxima de hasta 210 bar.
- grupo 3: cilindradas de 14.89 cm3 / rev – 86.87 cm3 / rev, presión máxima de hasta 300 bar.
En la siguiente tabla puedes ver los divisores de caudal Vivoil disponibles:
| Modelos de Divisores de Caudal | Grupo 0 | Grupo 1 | Grupo 2 | Grupo 3 |
| Without valves | X | X | X | X |
| With single re-phasing valve | X | X | ||
| With multiple valves | X | X | X | X |
| MIA-FD | X |
¿Necesitas ayuda? Nuestro departamento comercial está para ayudarte.
Contactanos, estaremos felices de darte una mano!
3- Escoge el modelo para ti
El último paso es escoger el modelo basado en la aplicación que quieras obtener, puedes escoger por un divisor de caudal sin válvulas, o con una sola válvula, o múltiples válvulas o el MIA-FD y luego definir los detalles de cómo ordenarlas (por ejemplo los rangos de presión de la válvula).
Información adicional que puede ser útil para ti
Normalmente los divisores de caudal tienen la misma cilindrada, pero en algunos casos especiales puedes necesitar un divisor con caudales distintos por secciones. Si es así, podemos ayudarte a escoger el mejor para ti.
Si al contrario, tu proyecto prevé el uso de cilindros de simple efecto – en los que, durante el descenso, no se aplica ninguna carga – puedes necesitar una versión especial de divisor de caudal: el divisor de caudal con motor. En este caso de hecho los cilindros no pueden suministrar suficiente presión para poner en marcha el engranaje y por lo tanto, es posible que no puedan volver a entrar, pero es suficiente conectar un engranaje el motor de engranaje directamente al divisor de caudal para resolver el problema.
En algunas aplicaciones es útil ser capaz de controlar la velocidad de rotación de los engranajes, monitorear las operaciones en tiempo real. En este caso, la versión con eje saliente puede ser utilizado para conectar una rueda fónica.
¿Quieres saber más sobre las posibles aplicaciones de nuestros divisores de caudal?
Aquí encuentras en qué sectores son aplicados.
