Los divisores de caudal son productos mucho más complejos que las bombas y los motores, así que es importante saber cómo trabajan y conocer sus características para evitar errores de instalación que puedan ocasionar problemas como, por ejemplo, fallos del equipo.
Para permitir que el divisor de caudal funcione en sus mejores condiciones, es extremadamente importante que esté correctamente ajustado: en este artículo veremos cómo ajustar la válvula de presión en los divisores de caudal de las series RV-0S y RV-1S.
Primero, una breve descripción de este producto.

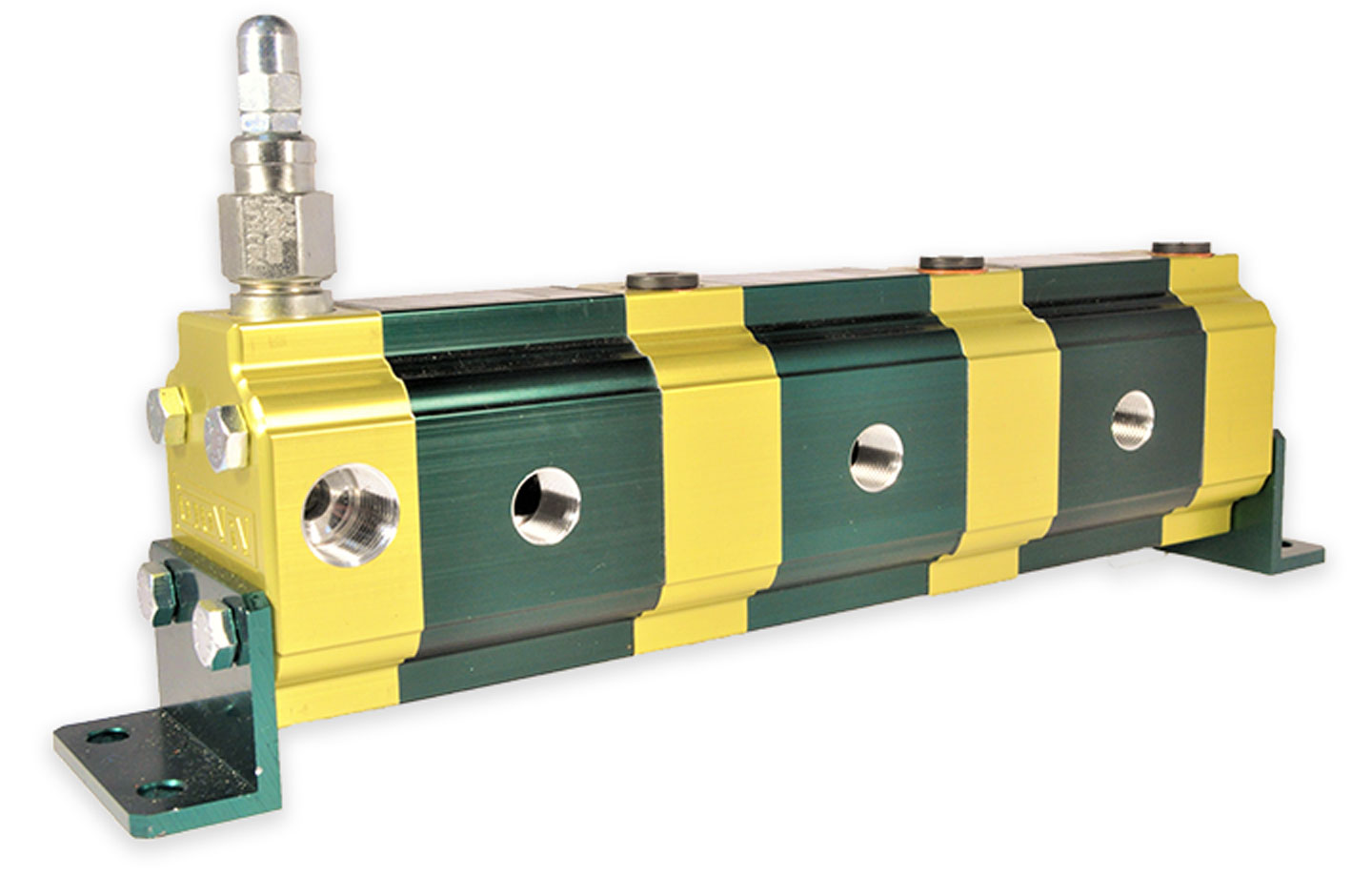

Divisores de caudal con una sola válvula de corrección de fase: funciones y características
El divisor de caudal con una sola válvula es uno de los divisores de caudal de Vivoil entre los que puedes escoger. Otros modelos disponibles son: el divisor de caudal sin válvulas, el que cuenta con válvulas múltiples de resincronización y anticavitación, y el divisor de caudal autocompensado MIA-FD. Para saber más, te puede interesar este artículo sobre cómo escoger un divisor de caudal.
El modelo con una sola válvula es utilizado para dividir el caudal del aceite, o para unir los caudales para regular los diferentes caudales, o puedes usarlo para multiplicar la presión.
Comparado a este modelo con válvulas múltiples, es aún más fácil de ajustar: como veremos dentro de poco, de hecho, es suficiente actuar solo en la única válvula presente para regular todos los elementos.
Cómo ajustar la válvula en los divisores de caudal series RV-0S y RV-1S
Estas series de divisores de caudal tienen una sola válvula que te permite ajustar todos los elementos al mismo tiempo, de forma simple.
Para evitar errores, sigue los siguientes pasos:
- Montar el manómetro en la salida de presión
- Obstruir una salida del divisor de caudal y dejar los otros elementos sin carga.
- Retirar la tuerca de protección de la válvula y aflojar con la contratuerca
- Ajustar la presión máxima mediante el tornillo de ajuste hexagonal
Importante: antes de proceder, asegurate que la presión ajustada sea inferior como mínimo de 10-20 bar a la presión de alivio del circuito.
- Apretar la contratuerca, con cuidado de no modificar la posición del tornillo de ajuste.
- Volver a enroscar la tuerca ciega
- Retirar el manómetro y tapar esta rosca
- ¡Tu válvula está ajustada a la presión de trabajo deseada!
