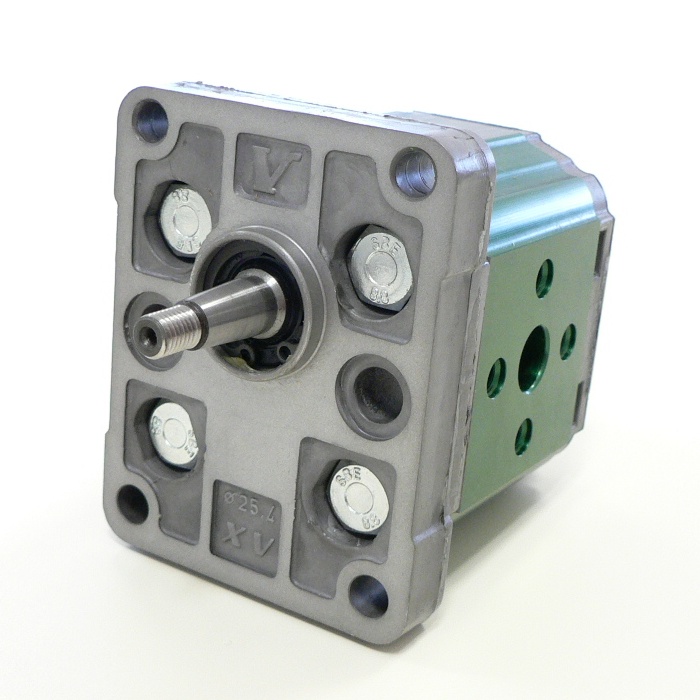

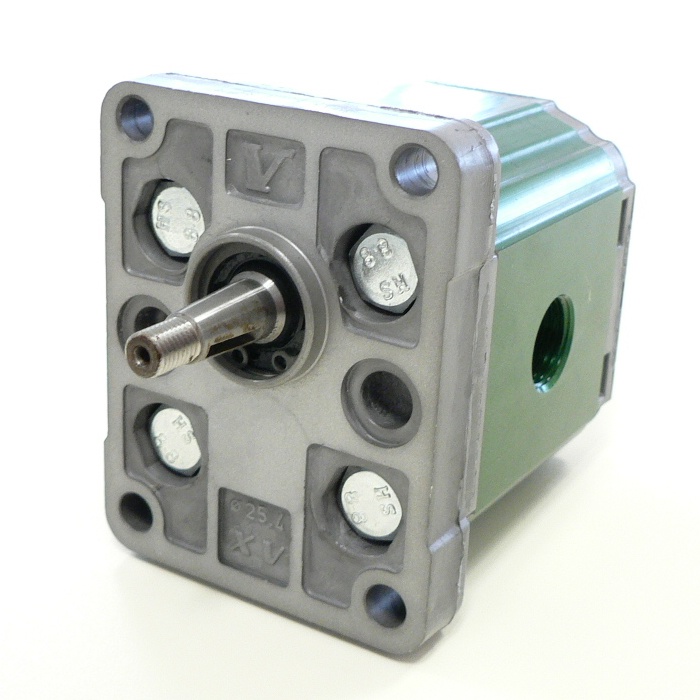

Reversible Hydraulic Motors ø25.4 Flange (Group 1)

Standard reversible hydraulic motor in aluminium and with external gears. C’est un composant du groupe 1.

Caractéristiques et fonctions

The flange of this model has a diameter of 25,4 mm. Les produits réversibles sont utilisés pour certaines applications spéciales et leur sens de rotation est alternativement dans le sens horaire et dans le sens anti-horaire. Par conséquent, si vous recherchez un moteur qui doit fonctionner dans un seul sens de rotation horaire ou anti-horaire (éventuellement à inverser selon vos besoins avant de monter le produit dans l’application), nous vous recommandons nos moteurs hydrauliques unidirectionnels, dont le sens de rotation peut être modifié sans ajouter de composants : allez à la page des moteurs unidirectionnels du groupe 1.

Courbes caractéristiques

Télécharger le fichier xmcc1.pdf ~45 Ko

Données techniques

Cylindrées de 0.91 cm³/tour à 9.88 cm³/tour
Pressions maximales jusqu’à 300 bar
Vitesses de rotation jusqu’à 6000 tours/min

Options disponibles

Viton
Aspiration et refoulement sur le corps ou sur la flasque
Drain interne
Arbres disponibles:
- Arbre conique 1:8 à clavette demi-lune
- arbre parallèle à clavette demi-lune
- Arbre tournevis
- Arbre cannelé

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

Cylindrées cc	Internal Drainage	External Drainage
0.9	X1M1601FIIF1 Mo	X1M1601FIIE831 Ko
1.2	X1M1701FIIF1 Mo	X1M1701FIIE838 Ko
1.7	X1M1801FIIF1 Mo	X1M1801FIIE832 Ko
2.2	X1M2001FIIF1 Mo	X1M2001FIIE834 Ko
2.6	X1M2101FIIF1 Mo	X1M2101FIIE835 Ko
3.2	X1M2301FIIF1 Mo	X1M2301FIIE831 Ko
3.8	X1M2501FIIF1 Mo	X1M2501FIIE833 Ko
4.3	X1M2701FIIF1 Mo	X1M2701FIIE834 Ko
4.9	X1M2901FIIF1 Mo	X1M2901FIIE835 Ko
5.9	X1M3101FIIF1 Mo	X1M3101FIIE835 Ko
6.5	X1M3201FIIF1 Mo	X1M3201FIIE833 Ko
7.8	X1M3401FIIF1 Mo	X1M3401FIIE834 Ko
9.8	X1M3601FIIF1 Mo	X1M3601FIIE834 Ko

Cylindrées cc

Internal Drainage

External Drainage

0.9

X1M1601FIIF1 Mo

X1M1601FIIE831 Ko

1.2

X1M1701FIIF1 Mo

X1M1701FIIE838 Ko

1.7

X1M1801FIIF1 Mo

X1M1801FIIE832 Ko

2.2

X1M2001FIIF1 Mo

X1M2001FIIE834 Ko

2.6

X1M2101FIIF1 Mo

X1M2101FIIE835 Ko

3.2

X1M2301FIIF1 Mo

X1M2301FIIE831 Ko

3.8

X1M2501FIIF1 Mo

X1M2501FIIE833 Ko

4.3

X1M2701FIIF1 Mo

X1M2701FIIE834 Ko

4.9

X1M2901FIIF1 Mo

X1M2901FIIE835 Ko

5.9

X1M3101FIIF1 Mo

X1M3101FIIE835 Ko

6.5

X1M3201FIIF1 Mo

X1M3201FIIE833 Ko

7.8

X1M3401FIIF1 Mo

X1M3401FIIE834 Ko

9.8

X1M3601FIIF1 Mo

X1M3601FIIE834 Ko

Cylindrées cc	Internal Drainage	External Drainage
0.9	X1M1601FBBF1 Mo	X1M1601FBBE814 Ko
1.2	X1M1701FBBF1 Mo	X1M1701FBBE817 Ko
1.7	X1M1801FBBF1 Mo	X1M1801FBBE818 Ko
2.2	X1M2001FBBF1 Mo	X1M2001FBBE821 Ko
2.6	X1M2101FBBF1 Mo	X1M2101FBBE818 Ko
3.2	X1M2301FBBF1 Mo	X1M2301FBBE815 Ko
3.8	X1M2501FBBF1 Mo	X1M2501FBBE817 Ko
4.3	X1M2701FBBF1 Mo	X1M2701FBBE813 Ko
4.9	X1M2901FBBF1 Mo	X1M2901FBBE815 Ko
5.9	X1M3101FBBF1 Mo	X1M3101FBBE812 Ko
6.5	X1M3201FBBF1 Mo	X1M3201FBBE817 Ko
7.8	X1M3401FBBF1 Mo	X1M3401FBBE816 Ko
9.8	X1M3601FBBF1 Mo	X1M3601FBBE817 Ko

Cylindrées cc

Internal Drainage

External Drainage

0.9

X1M1601FBBF1 Mo

X1M1601FBBE814 Ko

1.2

X1M1701FBBF1 Mo

X1M1701FBBE817 Ko

1.7

X1M1801FBBF1 Mo

X1M1801FBBE818 Ko
