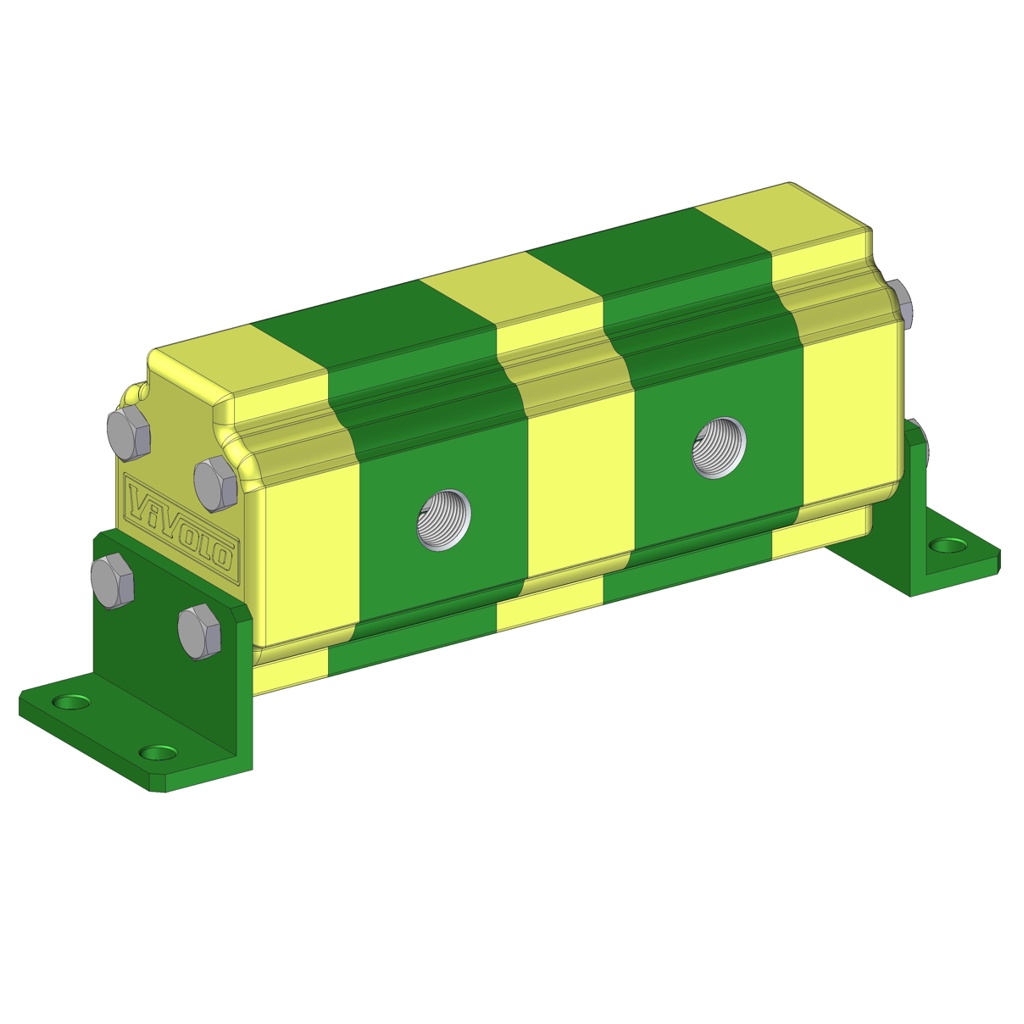

Flow Divider Without Valves - Group 1

Flow divider in aluminium, and with external gears, without valves. C’est un composant du groupe 1, de haute précision comme tous les produits de cette catégorie.

Caractéristiques et fonctions

Ce modèle est conçu pour diviser le débit and is the standard version of the flow dividers of group 1. Due to the absence of valves, it does not provide for error reset at the end of the stroke.

Courbes caractéristiques

Télécharger le fichier rvcc01-en-vivoil.pdf ~242 Ko

Données techniques

Cylindrées de 0.91 cm³/tour à 9.88 cm³/tour
Pressions maximales jusqu’à 210 bar
Vitesses de rotation jusqu’à 6500 tours/min

Options disponibles

Viton
External shaft

Dans les tableaux suivants vous trouverez les versions les plus courantes de ce produit en format STEP. Pour d’autres configurations, veuillez contacter notre bureau technique.

Demander plus d’informations

Configurations

Cylindrées cc	2 elements	3 elements	4 elements	5 elements	6 elements	7 elements	8 elements
0.9	9RD0216250 Ko	9RD0316274 Ko	9RD0416300 Ko	9RD0516327 Ko	9RD0616352 Ko	9RD0716378 Ko	9RD0816402 Ko
1.2	9RD0217250 Ko	9RD0317274 Ko	9RD0417300 Ko	9RD0517327 Ko	9RD0617352 Ko	9RD0717379 Ko	9RD0817402 Ko
1.7	9RD0218250 Ko	9RD0318274 Ko	9RD0418301 Ko	9RD0518327 Ko	9RD0618352 Ko	9RD0718379 Ko	9RD0818402 Ko
2.2	9RD0220250 Ko	9RD0320274 Ko	9RD0420301 Ko	9RD0520327 Ko	9RD0620352 Ko	9RD0720378 Ko	9RD0820402 Ko
2.6	9RD0221250 Ko	9RD0321274 Ko	9RD0421300 Ko	9RD0521327 Ko	9RD0621352 Ko	9RD0721378 Ko	9RD0821402 Ko
3.2	9RD0223250 Ko	9RD0323274 Ko	9RD0423301 Ko	9RD0523327 Ko	9RD0623352 Ko	9RD0723378 Ko	9RD0823402 Ko
3.8	9RD0225250 Ko	9RD0325274 Ko	9RD0425300 Ko	9RD0525327 Ko	9RD0625352 Ko	9RD0725379 Ko	9RD0825402 Ko
4.3	9RD0227250 Ko	9RD0327274 Ko	9RD0427301 Ko	9RD0527327 Ko	9RD0627352 Ko	9RD0727378 Ko	9RD0827402 Ko
4.9	9RD0229250 Ko	9RD0329274 Ko	9RD0429301 Ko	9RD0529327 Ko	9RD0629352 Ko	9RD0729378 Ko	9RD0829402 Ko
5.9	9RD0231250 Ko	9RD0331274 Ko	9RD0431301 Ko	9RD0531327 Ko	9RD0631352 Ko	9RD0731378 Ko	9RD0831403 Ko
6.5	9RD0232250 Ko	9RD0332274 Ko	9RD0432300 Ko	9RD0532327 Ko	9RD0632352 Ko	9RD0732378 Ko	9RD0832402 Ko
7.8	9RD0234250 Ko	9RD0334274 Ko	9RD0434301 Ko	9RD0534327 Ko	9RD0634352 Ko	9RD0734378 Ko	9RD0834402 Ko
9.8	9RD0236250 Ko	9RD0336274 Ko	9RD0436300 Ko	9RD0536327 Ko	9RD0636352 Ko	9RD0736378 Ko	9RD0836402 Ko
