Otros clientes suelen ponerse en contacto con nosotros para preguntarnos cómo cambiar el rango de ajuste de las válvulas de los productos vivoil y que han comprado que tienen en stock en nuestros artículos. Ya hemos visto cómo funciona el ajuste de válvulas en los divisores de caudal multiválvulas y en los divisores de caudal de una sola válvula. Sin embargo, en esta guía veremos cómo cambiar el rango de válvulas de varios componentes en la gama Vivoil. No solo divisores de caudal, sino también bombas y motores hidráulicos que incluyen válvulas ajustables.
¿Cuándo y por qué cambiar el rango de la válvula?
Cambiar el rango de la válvula es una operación útil en muchas situaciones, especialmente cuando.
1- Las condiciones de funcionamiento han cambiado.
Este es el caso de aquellos que, después de pedir componentes basándose en determinadas condiciones de funcionamiento, descubren que estas son diferentes de lo que se había estimado o han cambiado con el tiempo. De hecho, el rango de válvulas debe elegirse en función de la presión de funcionamiento del divisor, la bomba o el motor. Por ejemplo, en el caso de los divisores, si se estima que el componente funcionará a una presión de 100 bar la válvula deberá ajustarse al menos 20 bar más que ese valor. Por lo tanto, en este caso será necesario ajustarla a 120 bar.
2- Gestión de productos en stock.
Este es el caso del distribuidor que almacena una serie de productos de Vivoil para adaptarlos a las diferentes necesidades de los clientes..
Veamos ahora cómo cambiar el rango de ajuste de la válvula, según el grupo de tamaño y el producto de la gama Vivoil.
Pasos a seguir
El rango de ajuste depende de la resistencia del resorte dentro de la válvula y para cambiarlo basta con sustituir el resorte por otro de diferente tamaño.
Dependiendo del tipo de componente y del grupo de tamaño al que pertenezca, será necesario seguir el procedimiento específico.
Cambiar el rango de las válvulas LPA 10 Y LPB 10 en los componentes Vivoil del grupo 0
A continuación se explica cómo cambiar el rango de las:
- Válvulas LPA 10 utilizadas en los divisores de caudal RV-0V.
- Válvulas LPB 10, que se utilizan en los divisores de caudal RV-0S, nuestras bombas y motores del grupo 0 de Vivoil.
Puedes realizar la conversión viendo este video y siguiendo estos pasos.
Video que ilustra los pasos para cambiar el rango de las válvulas LPBA 10 y LPB 10
- Tomar la válvula que deseas modificar
- Desatornillar y retirar la tapa de la tuerca hexagonal y la arandela
- Desatornillar también el tornillo de ajuste que sujeta el resorte.
- Tener todo a mano
- Retirar el resorte
- Tomar el resorte de diferente tamaño e insertarlo en la válvula
- Retirar el tornillo de ajuste, instalarlo y volver a atornillarlo.
- A continuación, volver a insertar la arandela y vuelva a atornillar la tapa de la tuerca hexagonal.
Válvulas LPB 20 Y LPS 20 en componentes Vivoil de los grupos 1 y 2.
A continuación se explica cómo cambiar el rango de ajuste de:
- Válvulas LPB 20 utilizadas en nuestro divisores de caudal RV-1S y en bombas y motores de los grupos 1 y 2.
- Válvulas LPS 20 utilizadas en los divisores de caudal RV-1V.
Necesitarás un abrazadera, un punzón y dos llaves de boca redonda que puedes encontrar en tiendas especializadas. Es muy importante utilizar únicamente este tipo de viajes para no dañar la válvula.
Puedes realizar la conversión viendo este vídeo y siguiendo estos pasos:
Video que ilustra los pasos para cambiar el rango de las válvulas LPB 20 y LPS 20.
- Tomar la válvula e insertala en la abrazadera
- Apretar la abrazadera para sujetar la válvula de forma segura
- Tomar las llaves de punta redonda y engancharlas en los dos orificios a ambos lados de la válvula
- Girar las llaves en sentido antihorario para desenroscar la tapa
- Con el punzón u otra herramienta similar, extraer el resorte situado dentro de la válvula.
- Tomar el resorte de diferente tamaño e insertarlo en la válvula.
- Volver a enroscar la tapa a mano
- A continuación, terminar de apretar con las llaves de punta redonda, girandolas en sentido horario.
- Soltar la válvula de la abrazadera
Válvulas LPA 30 y LPB 30 en los componentes Vivoil del grupo 3
A continuación se explica cómo cambiar el rango de ajuste de:
- Válvulas LPA 30 utilizadas en nuestros divisores de caudal RV-2V,
- Válvulas LPB 30 utilizadas en los divisores de caudal KV-3V y en nuestras bombas y motores del grupo 3.

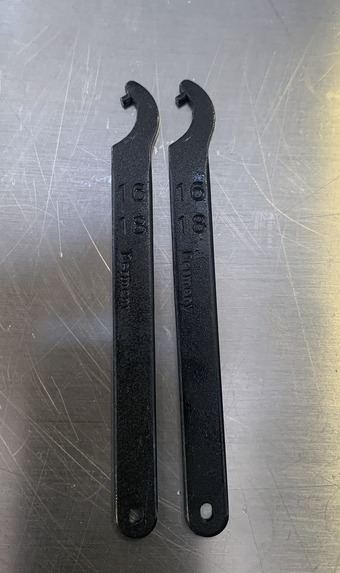

Necesitarás una abrazadera y dos llaves de boca redonda, que puedes encontrar en tiendas especializadas. Te recomendamos que utilices únicamente este tipo de llaves para no dañar la válvula.
Puedes realizar la conversión viendo este vídeo y siguiendo estos pasos:
Vídeo que ilustra los pasos para cambiar el rango de las válvulas LPA 30 y LPB 30.
- Tomar la válvula e insertarla en la abrazadera
- Apretar la abrazadera para sujetar la válvula con firmeza
- Tomar las llaves de punta redonda y engancharlas en los dos orificios a ambos lados de la válvula
- Girar las llaves en sentido antihorario para desenroscar la tapa
- Extraer la tapa y luego el tapón
- Insertar el tapón en la tapa sin cambiar su posición y mantener todo a mano
- Sacar el resorte situado dentro de la válvula con una de las llaves de punta redonda
- Tomar el resorte de diferente tamaño e insertarlo en la válvula
- Volver a insertar el tapón y la tapa, teniendo cuidado de mantener la posición inicial.
- Volver a enroscar la tapa manualmente
- Terminar de enroscar con las llaves de punta redonda, girandolas en sentido horario.
- Soltar la válvula de la abrazadera
Más consejos
La calibración de la válvula es una operación muy sencilla. En Vivoil podemos encargarnos de ellos realizando un preajuste (en este caso, la oferta que te enviaremos también incluirá el coste de la mano de obra) o, si lo prefieres, puedes realizar el cambio de ajuste mismo.
Para el preajuste, nos basamos en un valor estimado proporcionado por el cliente, que puede diferir de la presión real. Por eso, en general, aconsejamos a nuestros clientes que cambien el ajuste directamente en la aplicación, de modo que se tengan todos los elementos que contribuyen a determinar la presión final, como, por ejemplo, el tamaño de la tubería, la resistencia del cilindro durante el movimiento y cualquier otra caida de presion.
Quieres cambiar el rango de una válvula Vivoil y necesitas ayuda?Pónte en contacto con nuestro departamento comercial. ¡Estamos aquí para ayudarte!
