Una de las preguntas más frecuentes que recibimos de nuestros clientes es: «¿Cómo puedo calcular la cilindrada de un divisor de caudal Vivoil conociendo únicamente los caudales?»
En este artículo te explicamos cual es la formula que debes utilizar, y juntos veremos algunos ejemplos para calcular la cilindrada más adecuada para tu proyecto.
¿Qué datos se necesitan y cuál es la fórmula para calcular la cilindrada de un divisor?
Para calcular la cilindrada de un divisor de caudal, primero hay que calcular el caudal de cada elemento.
¿Ya dispones de estos datos? ¡Perfecto!
Si lo deseas, puedes comprobar el valor del que dispones siguiendo los pasos siguientes.
1- ¿Cómo calcular la capacidad de un elemento individual?
Para calcular el caudal del elemento individual se utiliza esta fórmula:
caudal de un solo elemento = caudal de entrada/número de elementos
A continuación, se necesita el valor del caudal de entrada (expresado en litros), que se divide por el número de elementos del divisor.
Los divisores de caudal Vivoil, por ejemplo, están disponibles en diferentes grupos de tamaños, y son modulares: ¡algunos de nuestros modelos tienen más de 20 elementos! Son componentes hidráulicos complejos y de alta presión, formados por una cadena de engranajes que dividen el aceite en varios caudales con proporciones iguales o diferentes.
2- ¿Cómo calcular la cilindrada? Aquí está la fórmula y algunos datos:
Ahora que tienes el caudal del elemento único, puedes calcular rápidamente la cilindrada del divisor de caudal utilizando esta fórmula:
cilindrada = caudal del elemento único/2
¡Atención! En el cálculo debes tener en cuenta el caudal del elemento individual expresado en litros.
El valor obtenido te permitirá saber a qué grupo de tamaño pertenece tu divisor:
- Grupo 0 – de 0,17 cc a 2,3 cc
- Grupo 1 – de 0,9 cc a 9,8 cc
- Grupo 2 – de 4 cc a 40 cc
- Grupo 3 – de 15 cc a 90 cc
Por lo tanto, podrías preguntarte: ¿cuál es el valor que permite una mayor precisión del divisor? ¿Existe una cilindrada recomendada?
La respuesta es: ¡si, existe!

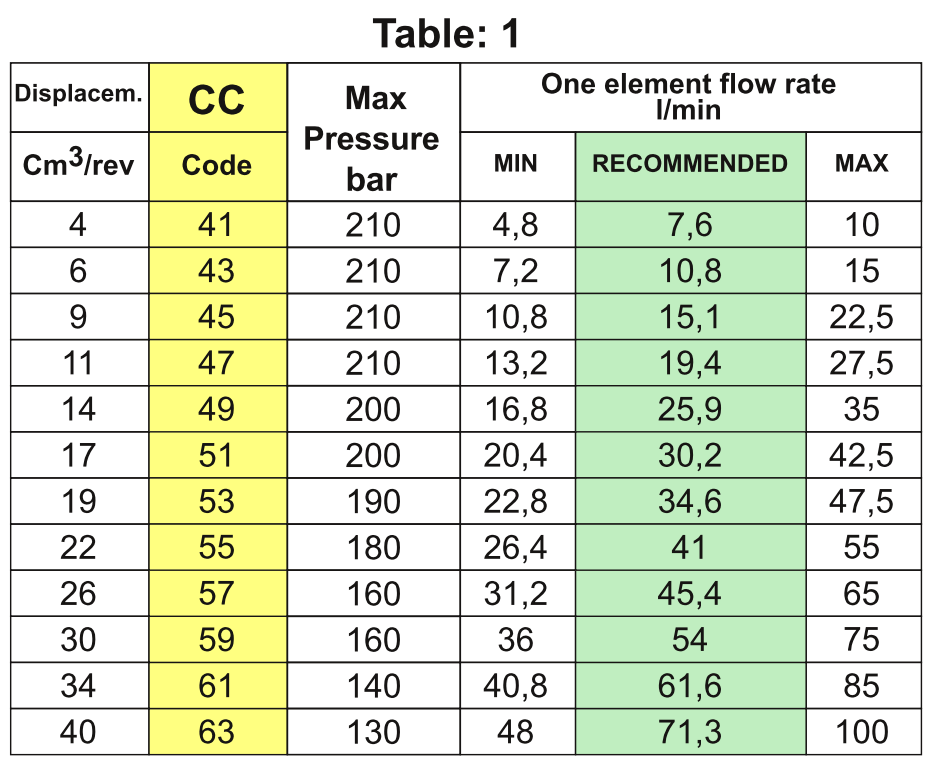

Puedes encontrarla comparando el valor del caudal por elemento que has obtenido con la siguiente tabla, que encontrarás en el catálogo para el grupo dimensional (gr.) identificado.

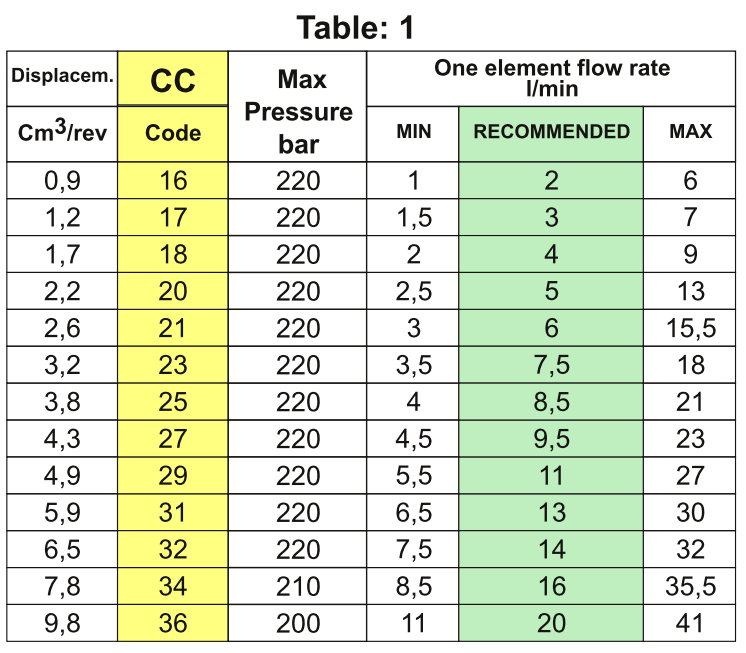

Por ejemplo, para el gr. 1 es ésta:
¿Cuál es la cilindrada recomendada y cómo elegir el valor adecuado?
Para ayudarte a comprender cómo elegir la cilindrada más adecuada, pongamos un ejemplo sencillo. Supongamos que el cálculo del caudal por un elemento te da un valor de 2,5.
En la columna verde RECOMENDADA de nuestra tabla, se indican valores de 2 a 20. Por lo tanto en este caso debes elegir entre 2 y 3.
Ambas cilindradas son válidas, si buscas un producto disponible en stock en un distribuidor, ambas soluciones son adecuadas, sobre todo si tienes que abastecerte.
Sin embargo, en términos generales, te recomendamos que elijas la cilindrada más alta, ya que esto hará que el divisor gire un poco más despacio. En nuestro ejemplo, por lo tanto, deberías elegir 1,2 cc.
Una cilindrada de 2,2 cc también estaría bien. Todas estas son opciones válidas dentro del rango dado, pero si bajas las rpm, bajas la precisión, el ruido y la absorción. Por el contrario, si aumentas las rpm, aumenta la precisión, pero también el ruido y el consumo de energía.
Cálculo de la cilindrada: veamos algunos ejemplos
Ejemplo 1 – Supongamos un caudal de entrada de 30 litros y 3 elementos.
El caudal del elemento individual en este caso es de 10 litros = 30/3
Mientras que la cilindrada es igual a 10 litros/2 por lo tanto 5.
Con 5 cc consideremos comprobar la tabla del gr.1
Observando la tabla que hemos propuesto, vemos que el valor más próximo a 5 es 4,9 que corresponde a un caudal recomendado de 11.
Ejemplo 2 – Supongamos un caudal de entrada de 60 litros y 3 elementos.
El caudal del elemento único es de 20 litros = 60 litros /3
Mientras que la cilindrada es de 20/2, es decir, 10 cc.
En este caso el producto está al límite en el gr.1 y más centrado en el gr.2, es entonces más conveniente seleccionar el grupo superior, sobre todo en presencia de presiones de trabajo importantes.
Así que en este caso es más efectivo utilizar el de 11 cc gr. 2.
Ahora que ya tienes la cilindrada, puede que te estés preguntando qué tipo de divisor de caudal es el mejor para tu proyecto. Aquí tienes una guía para elegir el correcto divisor de caudal adecuado a tus necesidades.
