BASE ø80 Unificazione Tedesca

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 4.2 cm3 / giro a 39.6 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 3500 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico con linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

xucc2.pdf (42 KB)

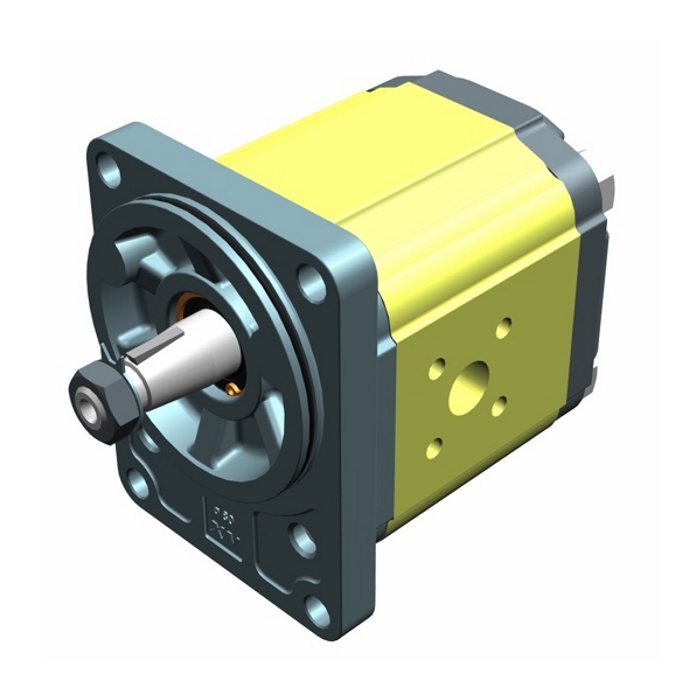

XU217 – MOTORE UNIFICAZIONE TEDESCA – BASE ø80 – ALBERO CONICO

Motore Unidirezionale - Gruppo 2 - BASE ø80 Unificazione Tedesca

Scheda catalogo

xu217.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(1 MB)		 Rotazione
Destra
(1 MB)
4 X2U4141FSRA X2U4142FSRA
6 X2U4341FSRA X2U4342FSRA
9 X2U4541FSRA X2U4542FSRA
11 X2U4741FSRA X2U4742FSRA
14 X2U4941FSRA X2U4942FSRA
17 X2U5141FSRA X2U5142FSRA
19 X2U5341FSRA X2U5342FSRA
22 X2U5541FSRA X2U5542FSRA
26 X2U5741FSRA X2U5742FSRA
30 X2U5941FSSA X2U5942FSSA
34 X2U6141FSSA X2U6142FSSA
40 X2U6341FSSA X2U6342FSSA
