BASE ø50 'HY'

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 4.2 cm3 / giro a 39.6 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 3500 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico con linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

xucc2.pdf (42 KB)

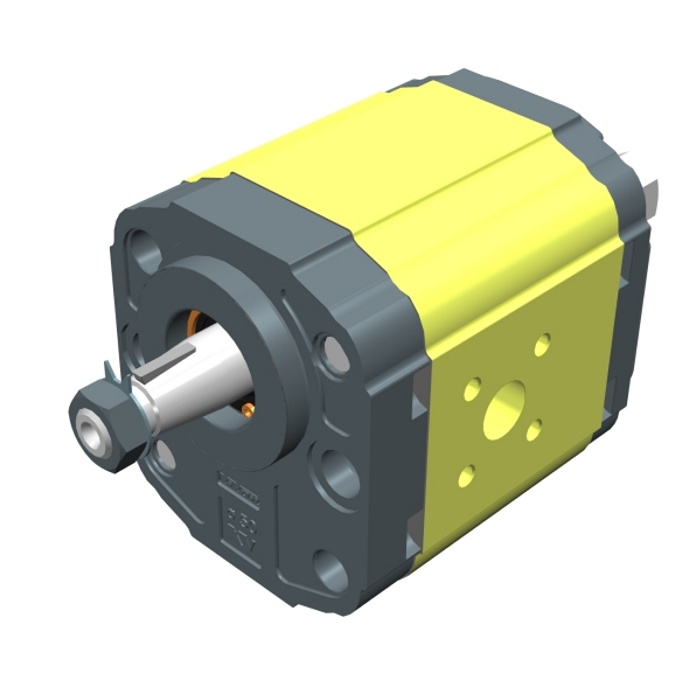

XU213 – MOTORE TIPO ‘HY’ – BASE ø50 – ALBERO CONICO

Motore Unidirezionale - Gruppo 2 - BASE ø50 'HY'

Scheda catalogo

xu213.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(1 MB)		 Rotazione
Destra
(1 MB)
4 X2U4121FSRA X2U4122FSRA
6 X2U4321FSRA X2U4322FSRA
9 X2U4521FSRA X2U4522FSRA
11 X2U4721FSRA X2U4722FSRA
14 X2U4921FSRA X2U4922FSRA
17 X2U5121FSRA X2U5122FSRA
19 X2U5321FSRA X2U5322FSRA
22 X2U5521FSRA X2U5522FSRA
26 X2U5721FSRA X2U5722FSRA
30 X2U5921FSSA X2U5922FSSA
34 X2U6121FSSA X2U6122FSSA
40 X2U6321FSSA X2U6322FSSA
