BASE ø32 'BH' Unificazione Tedesca

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 6000 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico 1:8 linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

xucc1.pdf (41 KB)

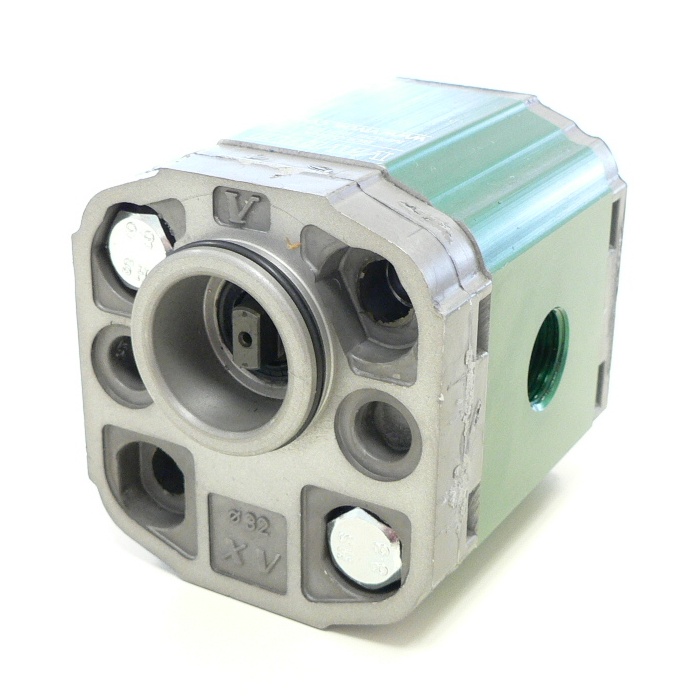

XU161 – MOTORE TIPO ‘BH’ UNIFICAZIONE TEDESCA – BASE ø32 – ALBERO CODOLO FRESATO

Motore Unidirezionale - Gruppo 1 - BASE ø32 'BH' Unificazione Tedesca

Scheda catalogo

xu161.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(1 MB)		 Rotazione
Destra
(1 MB)
0.9 X1U1631CBBA X1U1632CBBA
1.2 X1U1731CBBA X1U1732CBBA
1.7 X1U1831CBBA X1U1832CBBA
2.2 X1U2031CBBA X1U2032CBBA
2.6 X1U2131CBBA X1U2132CBBA
3.2 X1U2331CBBA X1U2332CBBA
3.8 X1U2531CBBA X1U2532CBBA
4.3 X1U2731CBBA X1U2732CBBA
4.9 X1U2931CBBA X1U2932CBBA
5.9 X1U3131CBBA X1U3132CBBA
6.5 X1U3231CBBA X1U3232CBBA
7.8 X1U3431CBBA X1U3432CBBA
9.8 X1U3631CBBA X1U3632CBBA
