BASE ø32 ‘BH’ Unificazione Tedesca

Pompe oleodinamiche in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 6000 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico 1:8 linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

9mscc1.pdf (63 KB)

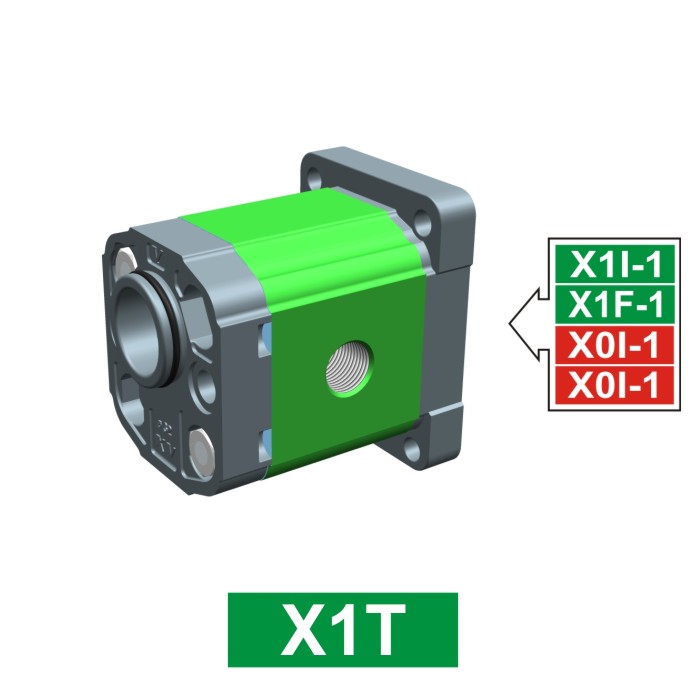

XT161 – POMPA TRASCINATRICE TIPO ‘BH’ UNIFICAZIONE TEDESCA – BASE ø32 – ALBERO CODOLO FRESATO

Pompa Trascinatrice - Gruppo 1 - BASE ø32 'BH' Unificazione Tedesca

Scheda catalogo

xt161.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(0.6 MB)		 Rotazione
Destra
(0.6 MB)
0.9 X1T1631CBBA X1T1632CBBA
1.2 X1T1731CBBA X1T1732CBBA
1.7 X1T1831CBBA X1T1832CBBA
2.2 X1T2031CBBA X1T2032CBBA
2.6 X1T2131CBBA X1T2132CBBA
3.2 X1T2331CBBA X1T2332CBBA
3.8 X1T2531CBBA X1T2532CBBA
4.3 X1T2731CBBA X1T2732CBBA
4.9 X1T2931CBBA X1T2932CBBA
5.9 X1T3131CBBA X1T3132CBBA
6.5 X1T3231CBBA X1T3232CBBA
7.8 X1T3431CBBA X1T3432CBBA
9.8 X1T3631CBBA X1T3632CBBA
