BASE ø25.4

Pompe oleodinamiche in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 6000 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico 1:8 linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

9mscc1.pdf (63 KB)

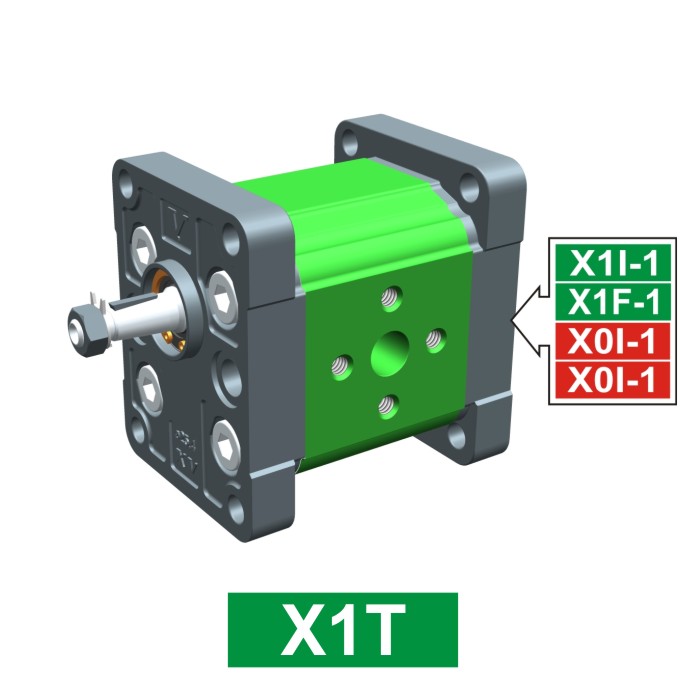

XT101 – POMPA TRASCINATRICE STANDARD EUROPEA – BASE ø25.4 – ALBERO CONICO

Pompa Trascinatrice - Gruppo 1 - BASE ø25.4

Scheda catalogo

xt101.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(0.6 MB)		 Rotazione
Destra
(0.6 MB)
0.9 X1T1601FIIA X1T1602FIIA
1.2 X1T1701FIIA X1T1702FIIA
1.7 X1T1801FIIA X1T1802FIIA
2.2 X1T2001FIIA X1T2002FIIA
2.6 X1T2101FIIA X1T2102FIIA
3.2 X1T2301FIIA X1T2302FIIA
3.8 X1T2501FIIA X1T2502FIIA
4.3 X1T2701FIIA X1T2702FIIA
4.9 X1T2901FIIA X1T2902FIIA
5.9 X1T3101FIIA X1T3102FIIA
6.5 X1T3201FIIA X1T3202FIIA
7.8 X1T3401FIIA X1T3402FIIA
9.8 X1T3601FIIA X1T3602FIIA
