BASE ø80 Unificazione Tedesca

Pompe oleodinamiche in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 4.2 cm3 / giro a 39.6 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 3500 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico con linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.

Curve caratteristiche

xpcc2.pdf (42 KB)

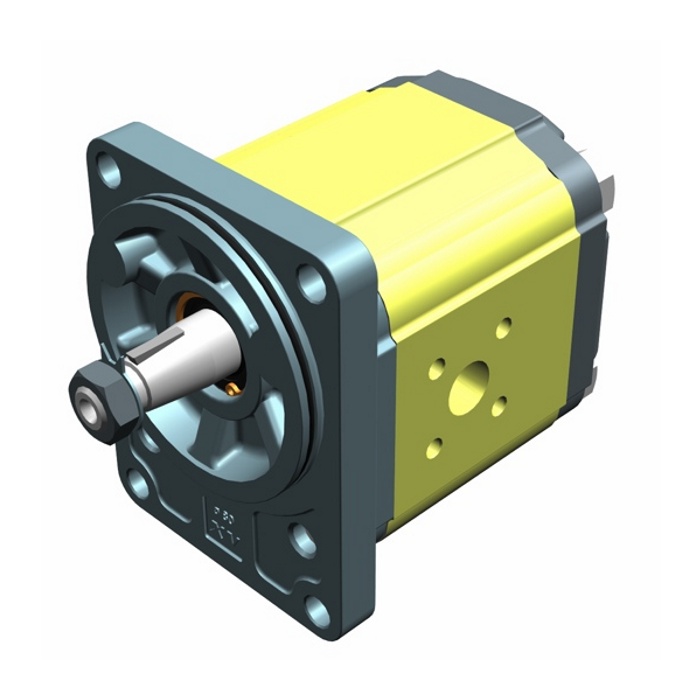

XP217 – POMPA UNIFICAZIONE TEDESCA – BASE ø80 – ALBERO CONICO

Pompa Unidirezionale - Gruppo 2 - BASE Ø80 Unificazione Tedesca

Scheda catalogo

xp217.pdf (0.4 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Rotazione
Sinistra
(1 MB)		 Rotazione
Destra
(1 MB)
4 X2P4141FSRA X2P4142FSRA
6 X2P4341FSRA X2P4342FSRA
9 X2P4541FSRA X2P4542FSRA
11 X2P4741FSRA X2P4742FSRA
14 X2P4941FSRA X2P4942FSRA
17 X2P5141FSRA X2P5142FSRA
19 X2P5341FSRA X2P5342FSRA
22 X2P5541FSRA X2P5542FSRA
26 X2P5741FSRA X2P5742FSRA
30 X2P5941FSSA X2P5942FSSA
34 X2P6141FSSA X2P6142FSSA
40 X2P6341FSSA X2P6342FSSA
