BASE ø50 'HY'

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 4.2 cm3 / giro a 39.6 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 3500 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico con linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.
  • È disponibile anche la versione con drenaggio interno.

Curve caratteristiche

xmcc2.pdf (44 KB)

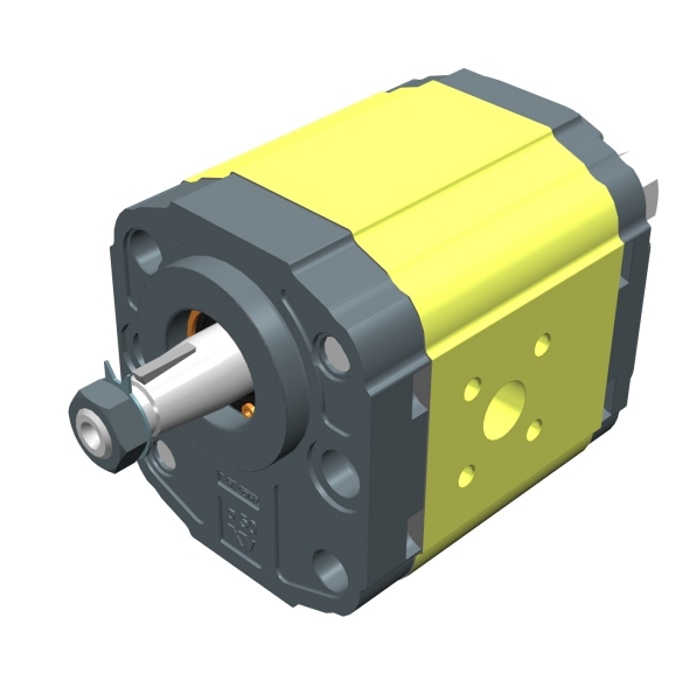

XM213 – MOTORE TIPO ‘HY’ – BASE ø50 – ALBERO CONICO

Motore Reversibile - Gruppo 2 - BASE ø50 'HY'

Scheda catalogo

xm213.pdf (0.3 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Drenaggio
Esterno
(0.7 MB)		 Drenaggio
Interno
(0.9 MB)
4 X2M4113FRRE X2M4113FRRF
6 X2M4313FRRE X2M4313FRRF
9 X2M4513FRRE X2M4513FRRF
11 X2M4713FRRE X2M4713FRRF
14 X2M4913FRRE X2M4913FRRF
17 X2M5113FRRE X2M5113FRRF
19 X2M5313FRRE X2M5313FRRF
22 X2M5513FRRE X2M5513FRRF
26 X2M5713FSSE X2M5713FSSF
30 X2M5913FSSE X2M5913FSSF
34 X2M6113FSSE X2M6113FSSF
40 X2M6313FSSE X2M6313FSSF
