BASE ø32 'BH'

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 6000 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico 1:8 linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.
  • È disponibile anche la versione con drenaggio interno.

Curve caratteristiche

xmcc1.pdf (46 KB)

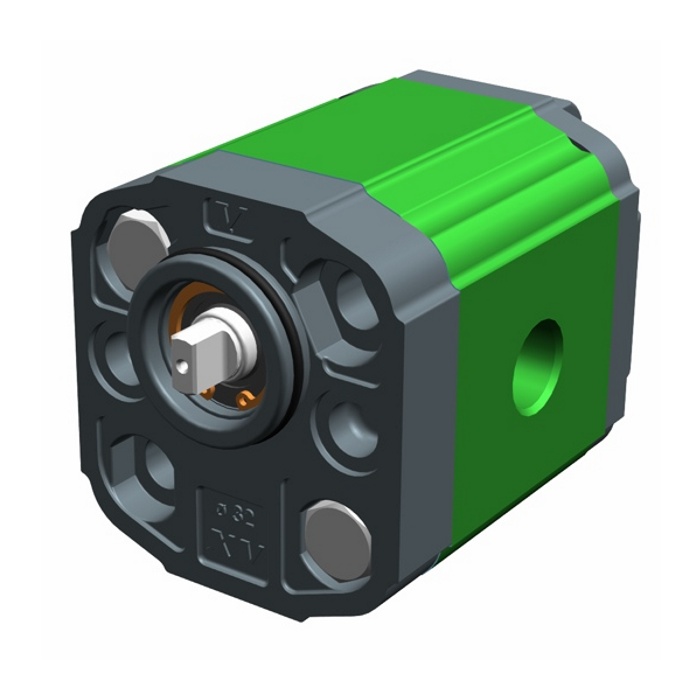

XM119 – MOTORE TIPO ‘BH’ – BASE ø32 – ALBERO CODOLO FRESATO

Motore Reversibile - Gruppo 1 - BASE ø32 'BH'

Scheda catalogo

xm119.pdf (0.3 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Drenaggio
Esterno
(0.9 MB)		 Drenaggio
Interno
(1.1 MB)
0.9 X1M1625DBBE X1M1625DBBF
1.2 X1M1725DBBE X1M1725DBBF
1.7 X1M1825DBBE X1M1825DBBF
2.2 X1M2025DBBE X1M2025DBBF
2.6 X1M2125DBBE X1M2125DBBF
3.2 X1M2325DBBE X1M2325DBBF
3.8 X1M2525DBBE X1M2525DBBF
4.3 X1M2725DBBE X1M2725DBBF
4.9 X1M2925DBBE X1M2925DBBF
5.9 X1M3125DBBE X1M3125DBBF
6.5 X1M3225DBBE X1M3225DBBF
7.8 X1M3425DBBE X1M3425DBBF
9.8 X1M3625DBBE X1M3625DBBF
