BASE ø25.4

Motori oleodinamici in alluminio ad ingranaggi esterni

Dati Tecnici

  • Cilindrate da 0.91 cm3 / giro a 9.88 cm3/giro.
  • Pressioni massime fino a 300 bar.
  • Regimi di rotazione fino a 6000 Giri/min.
  • Configurazioni con aspirazione e mandata nel corpo, nella base, nel coperchio.
  • Alberi disponibili:
          • Conico 1:8 linguetta a disco;
          • Cilindrico con linguetta;
          • Codolo fresato;
          • Profilo Scanalato.
  • È disponibile anche la versione con drenaggio interno.

Curve caratteristiche

xmcc1.pdf (46 KB)

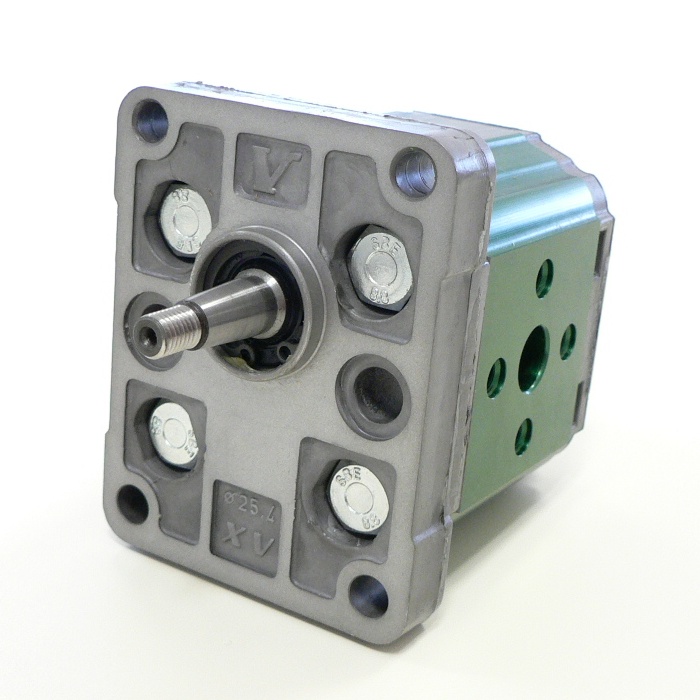

XM101 – MOTORE STANDARD EUROPEO – BASE ø25.4 – ALBERO CONICO

Motore Reversibile - Gruppo 1 - BASE ø25.4

Scheda catalogo

xm101.pdf (0.3 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Drenaggio
Esterno
(0.9 MB)		 Drenaggio
Interno
(1.1 MB)
0.9 X1M1601FIIE X1M1601FIIF
1.2 X1M1701FIIE X1M1701FIIF
1.7 X1M1801FIIE X1M1801FIIF
2.2 X1M2001FIIE X1M2001FIIF
2.6 X1M2101FIIE X1M2101FIIF
3.2 X1M2301FIIE X1M2301FIIF
3.8 X1M2501FIIE X1M2501FIIF
4.3 X1M2701FIIE X1M2701FIIF
4.9 X1M2901FIIE X1M2901FIIF
5.9 X1M3101FIIE X1M3101FIIF
6.5 X1M3201FIIE X1M3201FIIF
7.8 X1M3401FIIE X1M3401FIIF
9.8 X1M3601FIIE X1M3601FIIF

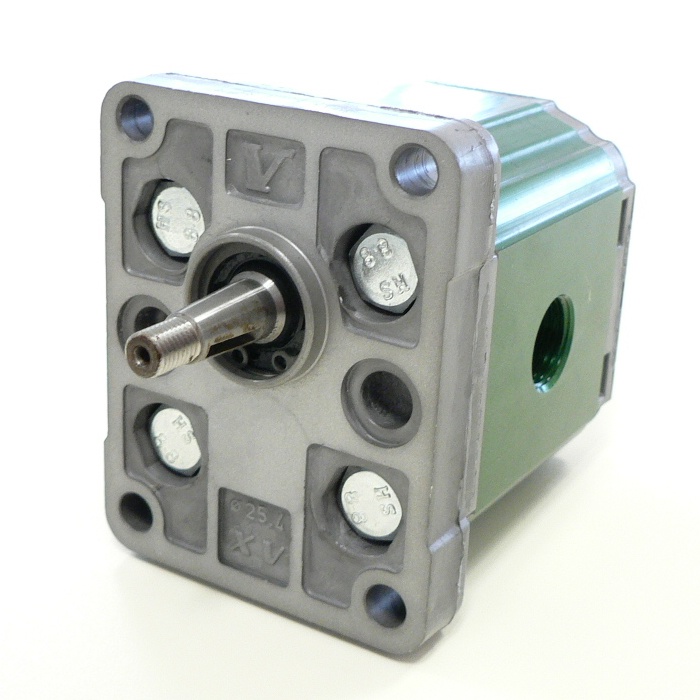

XM105 – MOTORE STANDARD EUROPEO – BASE ø25.4 – ALBERO CONICO – PORTE BSPP

Motore Reversibile - Gruppo 1 - BASE ø25.4

Scheda catalogo

xm105.pdf (0.3 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 Drenaggio
Esterno
(0.9 MB)		 Drenaggio
Interno
(1.1 MB)
0.9 X1M1601FBBE X1M1601FBBF
1.2 X1M1701FBBE X1M1701FBBF
1.7 X1M1801FBBE X1M1801FBBF
2.2 X1M2001FBBE X1M2001FBBF
2.6 X1M2101FBBE X1M2101FBBF
3.2 X1M2301FBBE X1M2301FBBF
3.8 X1M2501FBBE X1M2501FBBF
4.3 X1M2701FBBE X1M2701FBBF
4.9 X1M2901FBBE X1M2901FBBF
5.9 X1M3101FBBE X1M3101FBBF
6.5 X1M3201FBBE X1M3201FBBF
7.8 X1M3401FBBE X1M3401FBBF
9.8 X1M3601FBBE X1M3601FBBF
