Singola Valvola

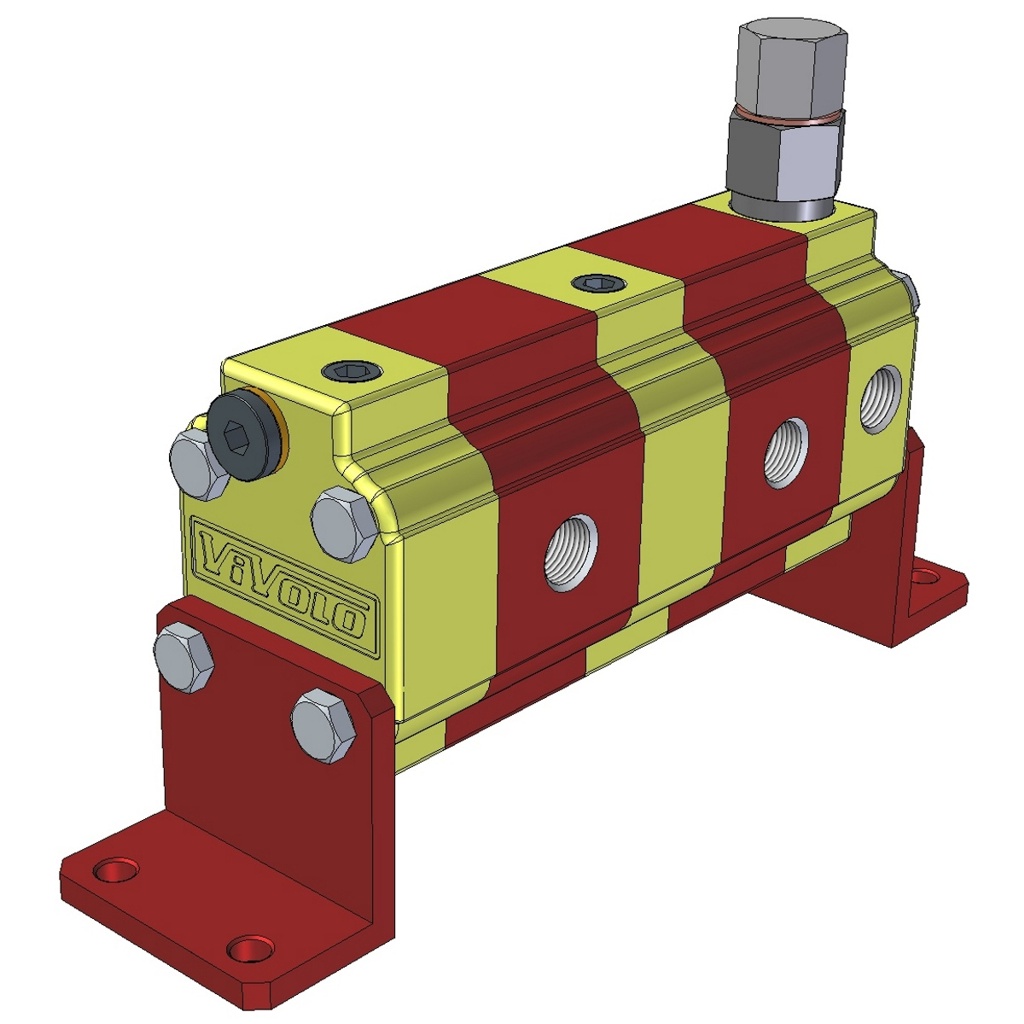

RV-0S – DIVISORE DI FLUSSO CON SINGOLA VALVOLA DI RIFASAMENTO

Descrizione Prodotto:

Questo modello ha una sola valvola di rifasamento comune a tutti gli elementi, oltre ovviamente a dividere il flusso, ne permette la correzione di errore ma solo nel senso di divisione del flusso.

Dati Tecnici

  • Cilindrate da 0.16 cm3 / giro a 2.28 cm3/giro.
  • Pressioni massime fino a 210 bar.
  • Regimi di rotazione fino a 7500 Giri/min.

Curve caratteristiche

rvcc01.pdf (0.2 MB)

Divisore di Flusso con singola valvola di rifasamento - Gruppo 0

Scheda catalogo

rv0s.pdf (0.3 MB)

Modelli 3D formato STEP

CILINDRATA
cc		 2
elementi
(0.4 MB)		 4
elementi
(0.5 MB)
0.17 9RS02-01 9RS04-01
0.25 9RS02-02 9RS04-02
0.45 9RS02-04 9RS04-04
0.57 9RS02-05 9RS04-05
0.76 9RS02-06 9RS04-06
0.98 9RS02-07 9RS04-07
1.27 9RS02-09 9RS04-09
1.52 9RS02-11 9RS04-11
2.30 9RS02-13 9RS04-13

L’identificativo del campo di taratura valvola è omesso dal codice, essendo le valvole dimensionalmente tutte equivalenti.
